Le kit de connexion Makerdiary NRF9151 est un tableau nordique semi-NRF9151 avec LTE-M, NB-IOT, GNSS et Connectivité DECT NR +, un chargeur de batterie embarqué et un MCU «Interface» NRF52820 intégré pour le débogage et la programmation.

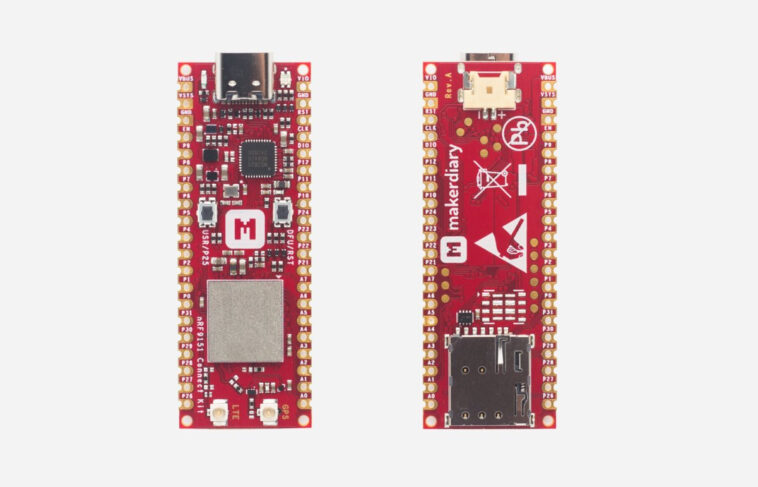

La carte dispose d’un port USB-C pour l’alimentation et la programmation, deux en-têtes à 20 broches pour l’expansion avec des trous à travers et des trous castels, une fente de carte Nano SIM et une empreinte pour un ESIM, des boutons d’utilisateur et de réinitialisation, et quelques LED utilisateur.
Makerdiary NRF9151 Connexion Spécifications du kit:
- SIP – Nordic Semi NRF9151
- CPU – ARM Cortex-M33 @ 64 MHz
- Mémoire – 256 kb sram
- Stockage – 1 Mo de flash
- Modem sans fil – LTE-M et NB-IOT avec GNSS
- 700-2200 MHz LTE Bandes: B1-B5, B8, B12, B13, B17-B20, B25, B26, B28, B65, B66, B85
- Classe de puissance 5 20 dBm
- Classe de puissance 3 23 DBM
- Support de bande NR + 1,9 GHz
- Certifié pour l’opération mondiale
- Sécurité – ARM Trustzone + ARM Cryptocell
- Interface MCU – Nordic Semi NRF52820
- CPU – ARM Cortex-M4 @ 64 MHz
- Mémoire – 32 Ko RAM
- Stockage – 256 kb flash
- Sans fil – Bluetooth 5.2 LE et 802.15.4 Radios (non utilisés dans cette conception)
- But
- Prise en charge du CMSIS-DAP pour le débogage, la programmation et la prise en charge de la mise à jour du micrologiciel du modem sans aucun outil externe
- Pont USB-UART pour le journal, la trace et l’émulation terminale
- Shell d’interface avec des commandes pour accéder à la fonctionnalité spécifique à la carte
- Chargeur de démarrage UF2 auto-modérable
- Sans fil
- GNSS – amplificateur à faible bruit GNSS (LNA) avec un gain de 18,2 dB et 0,7 dB de bruit
- Emplacement de carte nanosim
- Empreinte pour ESIM (MFF2)
- 2x connecteurs U.FL pour les antennes cellulaires et GNSS
- Port USB – USB Type-C pour la programmation et la charge de batterie
- Expansion
- En-têtes 2x 40 broches et trous castellés avec GPIOS multi-fonctions 31x (8x peut être configuré comme entrées ADC), VBUS, VSYS, GND
- Divers points de test / coussinets de soudure pour USB, coex, vbat, etc…
- Débogage – Port de débogage de fil série ARM (SWD)
- Mission
- Boutons utilisateur et DFU / RST
- LED utilisateur 4x
- Alimentation électrique
- 5v dans le port USB Type-C
- 3,6 à 4,65 V via un connecteur à 2 broches pour les batteries Lipo, Li-ion et LifePO4
- Chargeur de batterie BQ25180 I2C
- Convertisseur TPS63901 Buck-boost avec courant de repos 75-NA et alimentation 1,8 V / 3,3 V pour les E / OS
- Dimensions – 55,88 x 20,32 mm
Le kit Connect NRF9151 est expédié aux antennes U.FL LTE-M / NB-IOT / NR + et GNSS. Il prend en charge le SDK NRF Connect en fonction des RTO Zephyr avec des applications et des échantillons de code disponibles sur le site Web de la documentation et GitHub.
Ce n’est pas tout à fait le premier tableau / kit de développement NRF9151, car Nordic Semi fournit la plate-forme IoT cellulaire multi-capteurs 91 x et Conexio a lancé le kit Connect Nrf9151 IoT de Stratus Pro Nrf9151 l’année dernière, mais le Kakerdiary NRF9151 Connect Kit est un peu plus petit et moins cher que le dernier.
Makerdiary vend le kit Connect NRF9151 pour 49 $ avec des en-têtes séparés, ou 50 $ avec des en-têtes soudés. Alternativement, il est également disponible sur Tindie au même prix.
