L’écosystème des cartes de développement ESP32-S3 s’enrichit d’une gamme particulièrement sophistiquée pour les applications IoT et projets alimentés par batterie. Unexpected Maker dévoile sa série [D] comprenant les cartes Edge3[D], TinyS3[D], FeatherS3[D] et ProS3[D], toutes équipées d’un système de double antenne avec commutateur RF logiciel permettant de basculer entre antenne intégrée et connecteur U.FL externe directement par code. Cette nouvelle génération conserve les facteurs de forme éprouvés tout en intégrant des améliorations substantielles : jauge de carburant I2C MAX17048G pour monitoring précis de batterie, courant de veille ultra-faible et protection ESD renforcée selon les modèles. Proposées de 19 à 24 dollars avec carrier Edge séparé à 15 dollars, ces solutions ciblent développeurs privilégiant flexibilité RF et autonomie prolongée pour applications IoT critiques.

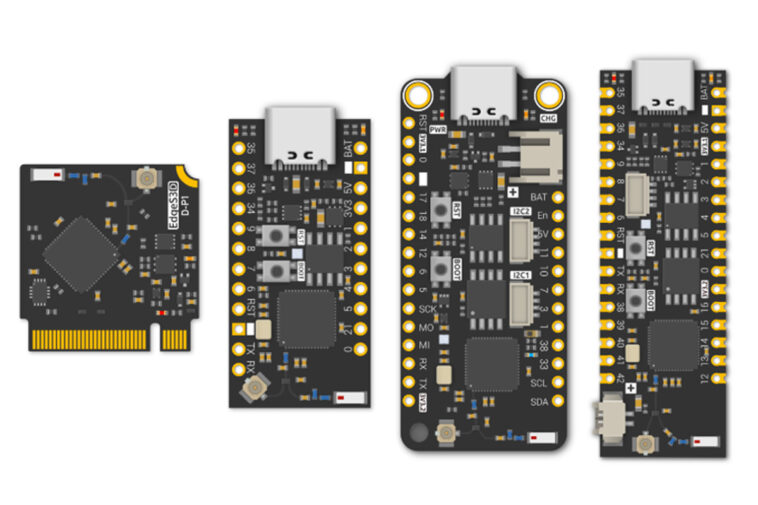

![Série de créateurs inattendus[D] Conseils ESP32-S3](https://www.raspberryme.com/wp-content/uploads/2025/07/Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "Série de créateurs inattendus[D] planches!")
Architecture ESP32-S3 commune et innovations série [D] : commutateur RF avec jauge carburant I2C
Le cœur des quatre cartes série [D] repose sur le microcontrôleur Espressif ESP32-S3 intégrant processeur dual-core Xtensa LX7 jusqu’à 240 MHz, 512 KB SRAM et connectivité Wi-Fi 4 plus Bluetooth 5.0 BLE. Cette base technique éprouvée se complète d’innovations spécifiques à la série [D], notamment le système de double antenne avec antenne 3D intégrée haute performance et connecteur U.FL pour antennes externes.
L’innovation majeure réside dans le commutateur RF contrôlé par logiciel permettant basculement dynamique entre antennes selon conditions opérationnelles sans intervention matérielle. L’antenne intégrée reste sélectionnée par défaut pour éviter endommagement de l’ESP32-S3 en cas d’oubli d’antenne externe, sécurité critique pour déploiements autonomes.
La gestion énergétique avancée intègre puce de jauge de carburant I2C MAX17048G connectée à une broche RTC-IO, permettant réveil depuis veille profonde sur alertes de batterie faible. Cette architecture facilite monitoring précis de consommation et autonomie prédictive, fonctionnalités essentielles pour applications IoT distantes.
L’ensemble des cartes bénéficie de régulateurs LDO 3,3V 700mA (simple ou double selon modèles), charge batterie LiPo intégrée et support debug via USB-C avec JTAG série USB natif, simplifiant développement et déploiement sans outils externes.
Edge3[D] et approche modulaire M.2 : connecteur B-Key avec expanseur IO 8 broches
Le Edge3[D] se distingue par son approche modulaire révolutionnaire via connecteur de bord B-Key M.2 dans un format ultra-compact de seulement 22 × 23 mm pour 2 mm d’épaisseur. Cette conception facilite prototypage via modules interchangeables sans soudure permanente, approche similaire à l’écosystème SparkFun MicroMod mais optimisée ESP32-S3.

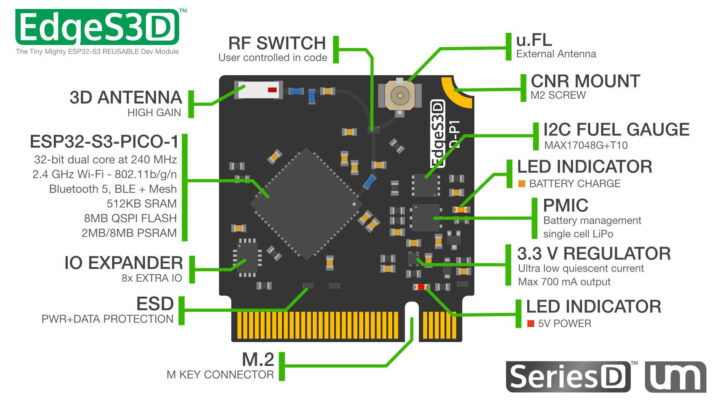

![ADGES DE MALAKE INATTENDE3[D] Présentation de la vigne](https://www.raspberryme.com/wp-content/uploads/2025/07/1753063229_51_Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "ADGES DE MALAKE INATTENDE3[D] Présentation de la vigne")
La configuration utilise ESP32-S3-PICO-1 avec 8 MB Flash mais seulement 2 MB PSRAM, compromis dimensionnel pour format ultra-compact. L’innovation technique inclut expanseur IO fournissant 8 broches supplémentaires via connecteur M.2, portant total à 29+8 GPIO malgré contraintes spatiales.

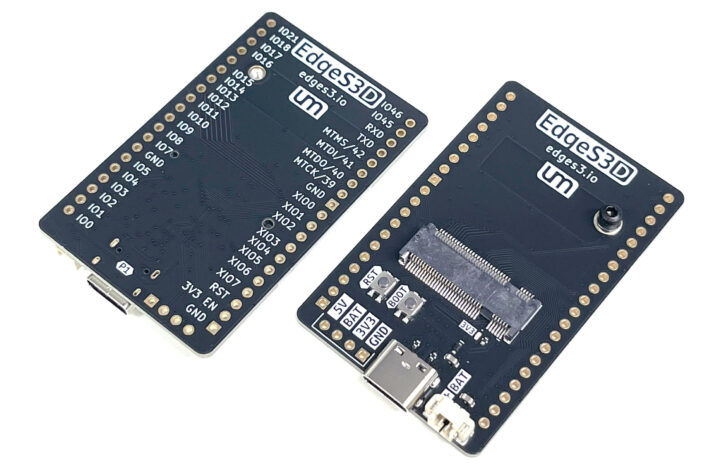

L’absence de port USB natif sur module nécessite carte carrier dédiée intégrant USB-C, boutons boot/reset, LED d’état et connecteur batterie 1,25mm. Le kit complet inclut PCB assemblé, headers mâles/femelles 2×20 broches, header 4 broches et vis M2×4mm pour assemblage immédiat.
Cette approche cible applications portables et IoT embarqués privilégiant compacité maximale et réutilisabilité de modules entre projets sans re-soudage complet.
TinyS3[D] et FeatherS3[D] : formats breadboard et Feather avec PSRAM 8 MB
Le TinyS3[D] succède au TinyS3 populaire en conservant compatibilité TinyPICO et TinyS2 dans format 36,3 × 17,8 mm adapté breadboard. Cette version exploite ESP32-S3FN8 avec 8 MB Flash et 8 MB PSRAM, configuration équilibrée pour applications nécessitant mémoire substantielle dans encombrement minimal.

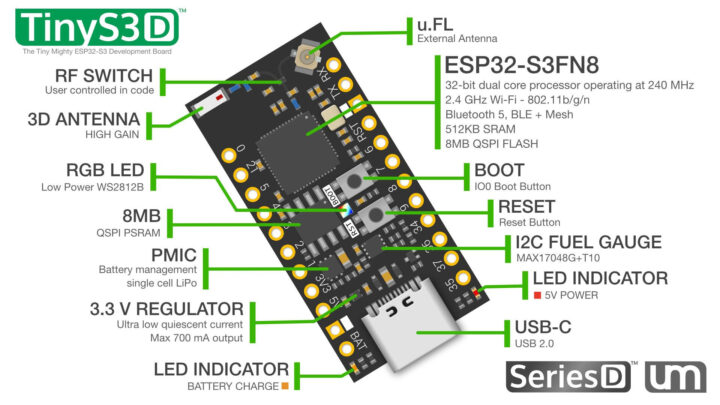

![Fabricant inattendu tinys3[D] Présentation de la vigne](https://www.raspberryme.com/wp-content/uploads/2025/07/1753063230_193_Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "Fabricant inattendu tinys3[D] Présentation de la vigne")
La configuration propose 17 GPIO, LED RGB WS2812, boutons boot/reset et connecteur USB-C intégré. La connexion batterie s’effectue via pads JST PH non-soudés permettant personnalisation selon contraintes projet. L’optimisation basse consommation privilégie applications alimentées batterie nécessitant veille profonde prolongée.

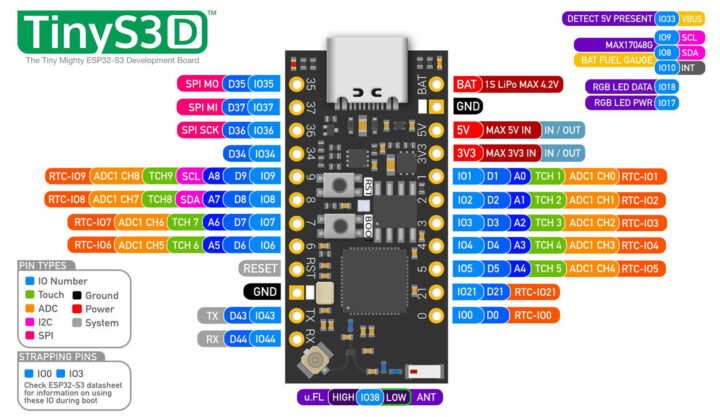

![Tinys3[D] Brochage](https://www.raspberryme.com/wp-content/uploads/2025/07/1753063230_448_Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "Tinys3[D] Brochage")
Le FeatherS3[D] adopte format Adafruit Feather standard de 52,3 × 22,9 mm garantissant compatibilité avec écosystème FeatherWing existant. Cette carte intègre 16 MB Flash, 8 MB PSRAM et enrichit l’offre avec capteur de lumière ambiante ALS-PT19 et 2 connecteurs STEMMA/Qt facilitant connexion de capteurs I2C sans soudure.

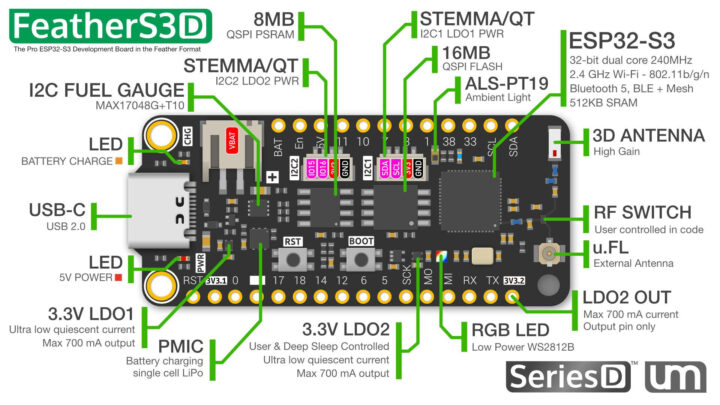

![Plumes de fabricant inattendues3[D]](https://www.raspberryme.com/wp-content/uploads/2025/07/1753063230_939_Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "Plumes de fabricant inattendues3[D]")
La configuration étend GPIO à 21 broches avec monitoring VBAT intégré et dual régulateurs 3,3V pour alimentations critiques. Le connecteur JST PH soudé facilite déploiement batterie immédiat sans modification matérielle.

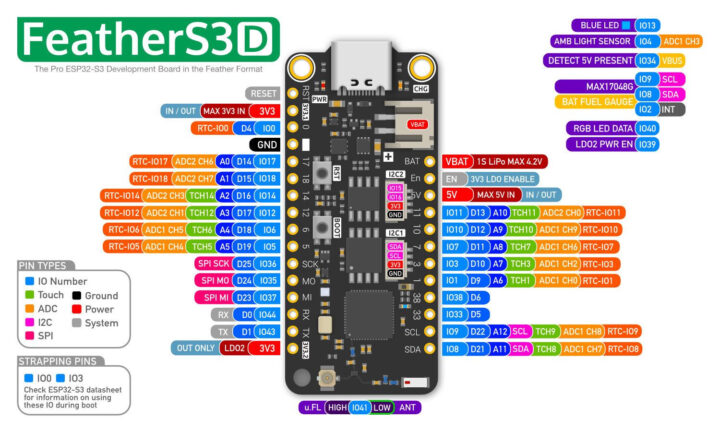

![Plumes de fabricant inattendues3[D] Brochage](https://www.raspberryme.com/wp-content/uploads/2025/07/1753063230_402_Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "Plumes de fabricant inattendues3[D] Brochage")
ProS3[D] et version « extrêmement pro » : 27 GPIO avec headers castellés et protection ESD
Le ProS3[D] représente le summum de la série [D] avec qualification « carte extrêmement pro ESP32-S3 » intégrant fonctionnalités les plus avancées. Cette version conserve dimensions FeatherS3[D] (52,3 × 22,9 mm) tout en maximisant densité fonctionnelle avec 16 MB Flash, 8 MB PSRAM et extension GPIO à 27 broches.

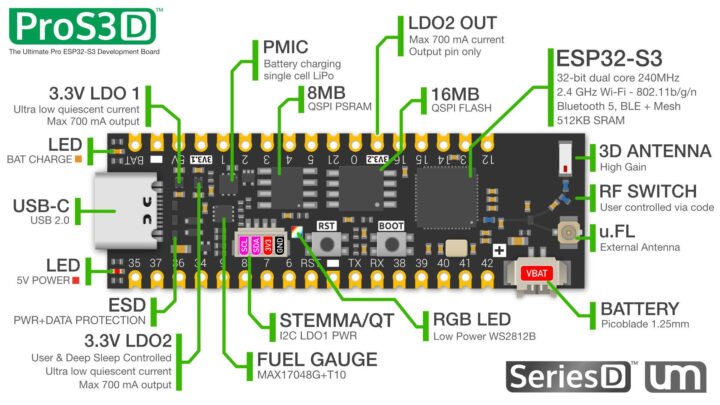

![Pros3[D] Présentation de la vigne](https://www.raspberryme.com/wp-content/uploads/2025/07/1753063230_245_Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "Pros3[D] Présentation de la vigne")
Les innovations incluent headers castellés permettant soudage direct sur PCB custom comme module surface-mount, protection ESD sur USB-C et connecteur LiPo Microblade optimisant fiabilité connexions batterie. La LED RGB basse consommation et interfaces STEMMA Qt doubles complètent l’équipement pour applications professionnelles exigeantes.
La compatibilité shields TinyPICO/TinyS3 préserve investissements existants tout en apportant capacités étendues. Le dual régulateur et monitoring VBAT garantissent alimentation stable pour applications critiques nécessitant fonctionnement continu.
![Pros3[D] Brochage](https://www.raspberryme.com/wp-content/uploads/2025/07/1753063230_556_Maker-inattendu-lance-des-seriesD-Cartes-ESP32-S3-avec-double-antenne.jpg "Pros3[D] Brochage")
Support développement et disponibilité : CircuitPython pré-installé avec bootloader UF2
La stratégie logicielle d’Unexpected Maker privilégie accessibilité immédiate avec CircuitPython pré-installé et bootloader UF2 facilitant mises à jour firmware par simple glisser-déposer. Cette approche démocratise développement pour utilisateurs non-experts tout en préservant flexibilité pour développeurs avancés.
Le support s’étend aux environnements Arduino IDE, ESP-IDF, MicroPython et PlatformIO, couvrant spectrum complet des préférences développement depuis programmation visuelle jusqu’au développement bare-metal optimisé performances.
La documentation inclut guides de démarrage pour Edge3[D] et TinyS3[D] avec repository GitHub dédié aux cartes ESP32-S3, bien que contenu série [D] spécifique reste en cours de publication selon observations récentes. Les pages produits individuelles fournissent spécifications détaillées et ressources techniques pour chaque modèle.
La disponibilité commerciale démarre sur Unexpected Maker Store avec tarification 19-24 dollars selon modèles, plus carrier Edge séparé à 15 dollars. L’extension future vers Amazon et Adafruit suit précédent des générations antérieures, élargissant accessibilité selon canaux de distribution préférés.
Cette série [D] illustre l’évolution maturité de l’écosystème ESP32-S3 vers solutions intégrées sophistiquées, combinant innovations RF, gestion énergétique avancée et facteurs de forme optimisés pour répondre aux exigences croissantes des applications IoT professionnelles et maker avancés.
