Maker décide de fraiser son propre PCB personnalisé pour le module de calcul Raspberry Pi 4 – Pod Raspberry Pi et base micro: bit

Par Thomas, le 13 novembre 2020
Maker décide de fraiser son propre PCB personnalisé pour le module de calcul Raspberry Pi 4 - Pod Raspberry Pi et base micro: bit

Maker et utilisateur Twitter basé à Francfort Timonsku a décidé de créer sa propre carte de support pour le Module de calcul Raspberry Pi 4. Il a fraisé le PCB en une seule couche de cuivre sans vias ni masque de soudure. Il l’a soudé, a attaché le CM4, a fourni une alimentation via USB-C et voilà, l’écran a pris vie et a affiché le système d’exploitation qu’il avait chargé via une carte microSD.

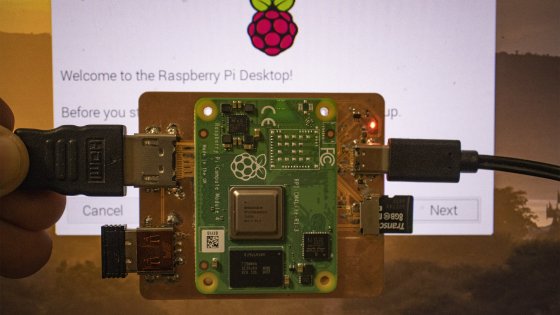

Comme il le dit sur le fil Twitter, cela ne passerait aucune certification, mais le HDMI fonctionne:

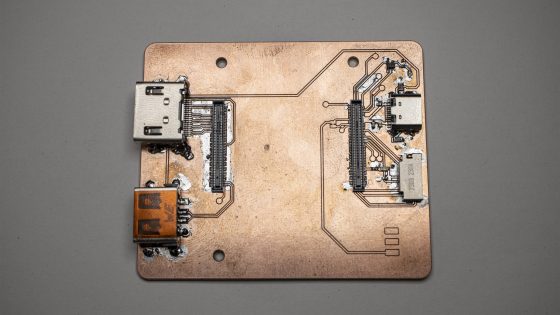

Voici une autre photo montrant uniquement la carte de support:

Ce n’était qu’une preuve de concept sans cloche ni sifflet tels que les évasions GPIO, mais il l’a fait juste pour montrer à quel point il est relativement facile de créer une simple carte de support pour le CM4.

Vous pouvez voir le fil Twitter ici. Le projet a été téléchargé sur Hackaday et tu peux accéder aux fichiers PCB sur GitHub.

Merci à Albert Hickey pour l’avoir repéré!
