M5Stamp C6LoRa : Module LoRa SMD Compact pour Applications IoT

Selon cnx-software, le M5Stamp C6LoRa se présente comme un module LoRa SMD de petite taille, intégrant un microcontrôleur ESP32-C6 prenant en charge le Wi-Fi 6, le Bluetooth LE et le 802.15.4. Il est associé à un émetteur-récepteur SX1262 afin de faciliter les communications à large bande et sur de longues distances. Ce module est particulièrement adapté pour diverses applications, notamment dans le domaine de l’agriculture intelligente, la lecture distante des compteurs, la surveillance industrielle et le contrôle sans fil pour des distances considérables.

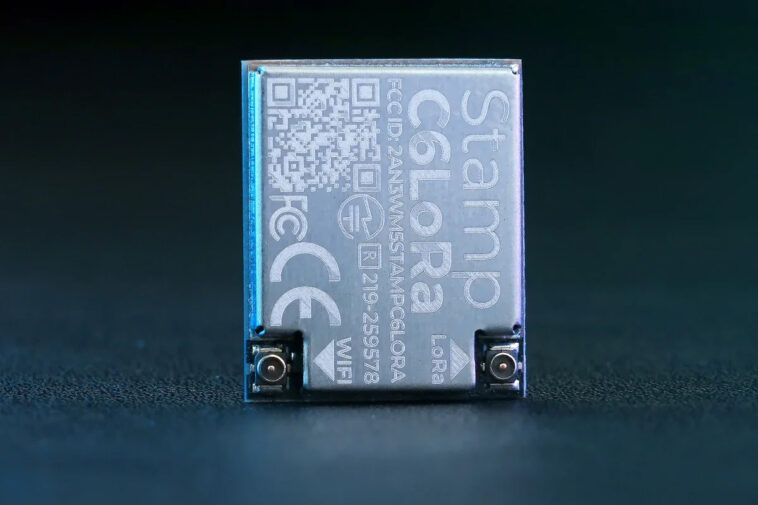

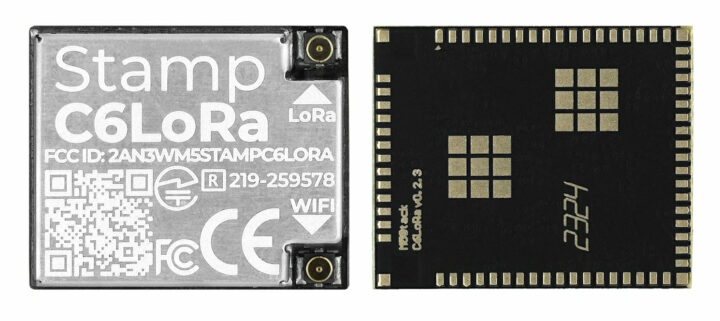

Dimensions compactes : 18 × 15 × 2,3 mm et performances améliorées grâce à l’ESP32-C6

Mesurant seulement 18 x 15 x 2,3 mm, le M5Stamp C6LoRa s’impose comme une option idéale pour des systèmes où l’espace est restreint et les conceptions embarquées doivent être compactes. Pour optimiser ses performances, il est équipé d’un amplificateur à faible bruit, le SGM13005L4, qui améliore la réception. De plus, un extenseur d’E/S PI4IOE5V6408 gère les signaux de contrôle LoRa sans surcharger les broches GPIO de l’ESP32-C6, permettant une plus grande efficacité dans le montage.

Performances de communication : -148 dBm de sensibilité et 22 dBm de puissance de transmission

Le module intègre un émetteur-récepteur LoRa SX1262, capable de fonctionner sur des fréquences allant de 850 à 960 MHz. Il se distingue par une puissance de transmission maximale de +22 dBm et une sensibilité de réception pouvant atteindre -148 dBm. Ces caractéristiques, couplées à des antennes offrant des connexions IPEX-4 pour le Wi-Fi et le LoRa, garantissent des performances optimales dans des environnements variés.

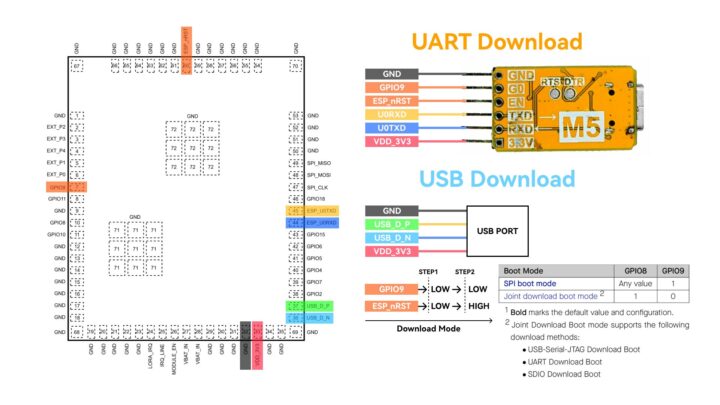

Pour ce qui est de l’alimentation, le module nécessite une entrée de 3,3 V via la broche VDD_3V3 ou 3,7 V à 5 V via la broche BAT. Lors de l’alimentation par la broche BAT, il est impératif d’activer la broche MODULE_EN pour garantir le bon fonctionnement du système. En utilisant VDD_3V3, aucune action supplémentaire n’est requise.

Le logiciel livré avec le module inclut un guide de démarrage rapide pour l’IDE Arduino et des détails de configuration pour PlatformIO, car il prend en charge un environnement de programmation visuelle UiFlow, qui est en cours de développement. M5Stack offre également une documentation technique comprenant des schémas, des fichiers de configuration pour le PCB, ainsi que des modèles 3D pour assurer une intégration mécanique réussie.

Enfin, le M5Stamp C6LoRa, qui est un ajout récent à la gamme M5Stack, est disponible à un prix attractif de 12,95 $ sur des plateformes comme AliExpress et dans la boutique M5Stack elle-même. Ce module s’inscrit dans une lignée de produits compacts, ayant déjà des modèles comme le M5Stamp S3 et le M5Stamp C3U qui ont fait leurs preuves. Pour ceux qui recherchent une solution compacte et efficace dans le domaine de la connectivité sans fil, ce modèle représente un choix pertinent.
