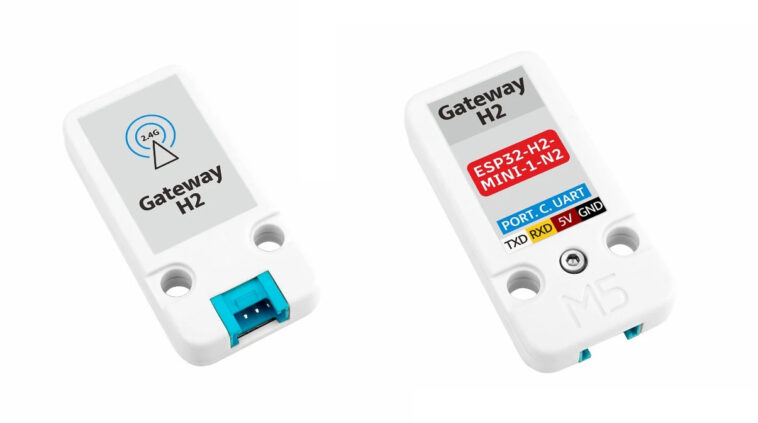

M5Stack Unit Gateway H2 – Un minuscule passerelle ESP32-H2 / Gateway Zigbee pour 6,50 $

La passerelle d’unité de M5Stack H2 est une petite passerelle Thread / Zigbee propulsée par le module ESP32-H2-MINI-1 avec une radio 802.15.4 pour Zigbee 3.0, Thread 1.3 et Connectivité de matière.

La passerelle H2 de l’unité, également connue sous le nom d’unité de passerelle H2…, peut fonctionner comme une passerelle (par exemple, un routeur de carter) ou un dispositif de terminal qui communique avec un dispositif M5Stack via Serial / UART via l’interface Grove. Il dispose également d’un port USB-C pour l’alimentation, le flash du micrologiciel et le débogage. M5Stack dit qu’il convient aux maisons intelligentes, à la surveillance environnementale, aux réseaux de capteurs et aux nœuds de communication sans fil de faible puissance.

M5Stack Gateway H2 Spécifications de l’unité:

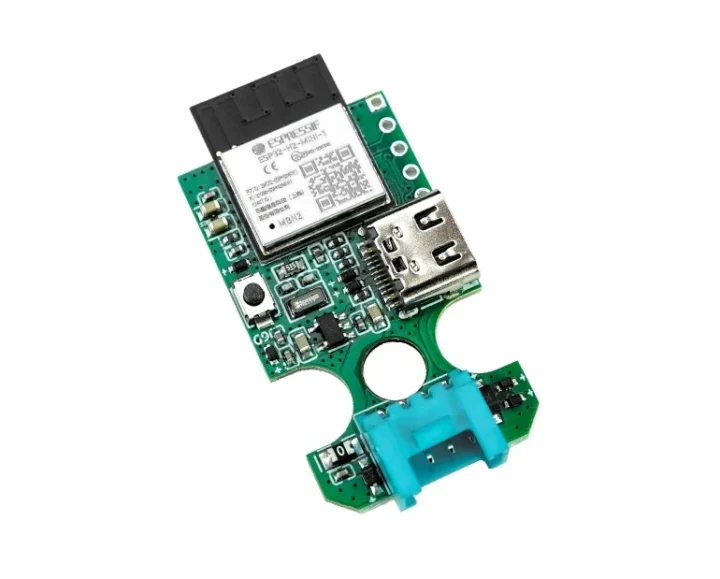

• Module sans fil – ESP32-H2-MINI-1-N2
  • SOC – Systèmes EspressIF ESP32-H2
    • CPU – SoC RISC-V 32 bits a chronométré jusqu’à 96 MHz
    • RAM et stockage – 320 kb sram, 128 kb Rom, 4 Ko LP Mémoire
    • Sans fil – Radio 802.15.4 avec Zigbee 3.0, Thread 1.3 et Support de matière. (Remarque: l’ESP32-H2 prend également en charge Bluetooth 5.2 LE / Mesh, mais il n’est pas mentionné dans ce contexte)
  • Stockage – Stockage flash de 2 Mo
  • Antenne PCB
  • Dimensions – 16,6 x 13,2 x 2,4 mm

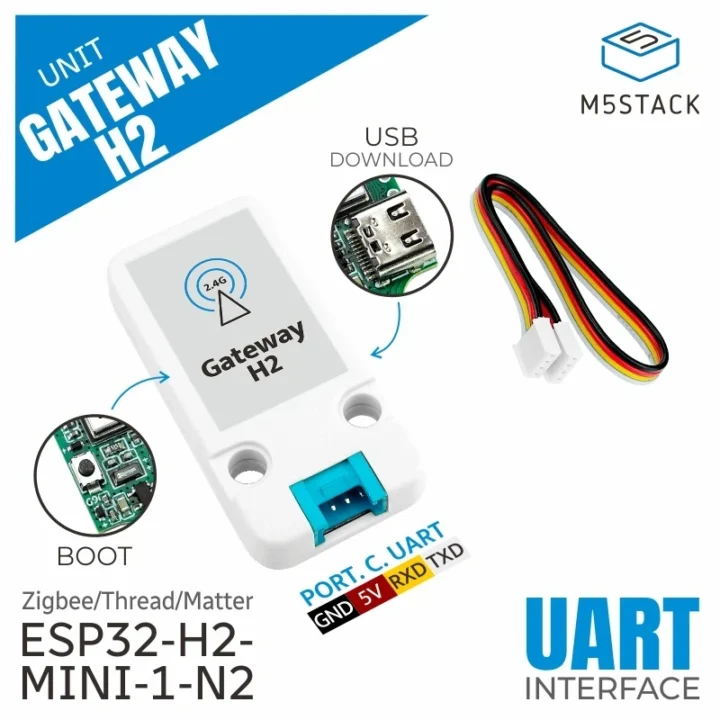

• Port USB – 1x USB Type-C pour l’alimentation, la programmation et le débogage
• Extension – Connecteur UART à 4 broches
• Misc – bouton de démarrage
• Consommation d’énergie (à 5V)
  • Actif avec fil – 26.08mA
  • Veille – 16.16mA
  • Sommeil – 92.7ua (lorsqu’il est alimenté par l’interface Grove)
• Dimensions – 48 x 24 x 8 mm
• Poids – 6,9 grammes
• Plage de températures – 0 à 40 ° C

La passerelle d’unité H2 est expédiée avec un câble bosquet de 20 cm. Le développement de logiciels peut être effectué via l’Arduino IDE, le cadre ESP-IDF, et bientôt la plate-forme de programmation visuelle UIFlow 2.0. La documentation propose des exemples Arduino pour la communication ZigBee et OpenHread, et les tutoriels ESP-IDF montrant comment utiliser la passerelle H2 comme routeur de frontière de fil ou une passerelle Zigbee lorsqu’elle est associée à un contrôleur CORES3, ainsi qu’en tant que coprocesseur de réseau Zigbee (NCP).

M5Stack vend l’unité Gateway H2 basée sur ESP32-H2 pour 6,50 $ sur AliExpress et sa propre boutique en ligne, en fonction de l’application cible, vous pouvez également avoir besoin d’un contrôleur IoT comme le M5Stack Cores3 SE ou M5Stack ATOMS3 Lite.
