M5Stack Stamplc – Un API basé sur ESP32-S3 avec entrées opto-isolées, relais ouputs, rs485, bus CAN, et plus

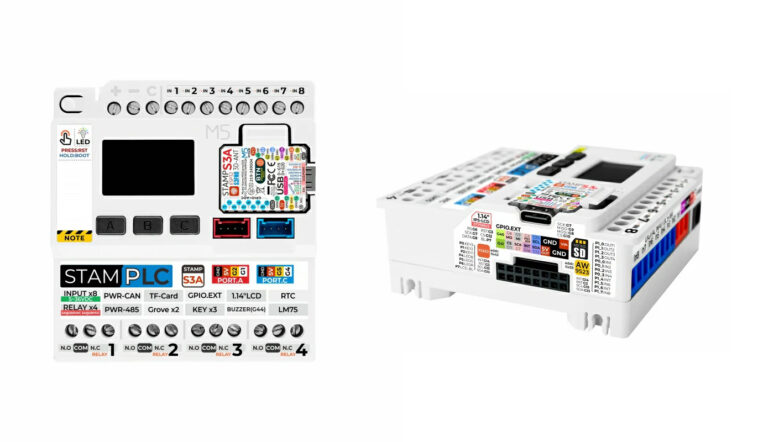

« M5Stamp PLC Contrôleur avec M5Stamps3 » ou simplement « M5Stack Stamplc » est un contrôleur logique programmable (PLC) basé sur le module sans fil Stamps3A ESP32-S3 et offrant 8 entrées numériques opto-isolées, 4 relais en soutenant les charges AC et DC, plus RS485 et Can Bus interfaces.

Le contrôleur IoT DIN Rail propose également un écran de couleur de 1,14 pouce, un bouton de réinitialisation / démarrage, 3 boutons utilisateur et une interaction buzzer ou utilisateur. Le M5Stack Stamplc intègre également un capteur de température LM75 et un capteur de tension / courant Ina226, ainsi qu’un emplacement de carte microSD pour le stockage de données, et il peut prendre une large entrée de tension entre 6 et 36V DC.

M5Stack Stamplc Specfications:

• Module de contrôle – Stamps3a (similaire à M5Stamp S3)
  • SOC – Systèmes EspressIF ESP32-S3FN8
    • CPU – Microcontrôleur Xtensa LX7 à 32 bits avec des instructions vectorielles AI jusqu’à 240 MHz, co-processeur RISC-V ULP
    • Mémoire – 512KB SRAM
    • Stockage – Flash de 8 Mo
    • Sans fil – 2,4 GHz WiFi 4 (802.11b / g / n), Bluetooth 5.0 BLE + Mesh,
  • Antenne 3D 2,4 GHz
  • Port USB – 1x USB Type-C
  • Connecteurs d’extension pour les E / OS tels que SPI, I2C, UART, ADC, et plus
• Stockage – Place de carte microSD
• Affichage – Affichage couleur de 1,14 pouce avec résolution 240 x 135 (contrôleur ST7789V2)
• Entrées numériques – 8x entrées numériques opto-isolées, plage de tension des entrées: DC 5 ~ 36V
• Sorties numériques – Sorties de relais 4x
  • AC – 5A @ 250V
  • DC – 5A @ 28V
• Interfaces de communication
  • PWR-CAN POUR CAN BUS
  • PWR-485 pour RS485
• Capteurs
  • Capteur de température LM75
  • Capteur de tension / courant ina226
• Interfaces d’extension
  • Interface GPIO.EXT à 16 broches; Charge maximale: 4,76 V @ 700mA
  • Interfaces Grove à 4 broches 2x; Charge maximale: 4.81 V @ 700mA
• Mission
  • Bouton de réinitialisation / démarrage, boutons utilisateur 3X
  • Ronfleur
  • RX8130CE RTC Chip
• Alimentation – 6 à 36V DC @ 1A via 5,5 × 2,1 mm de baril de puissance (centre positif)
• Consommation d’énergie
  • Standby – 21,60mA @ 5V, 15.22MA @ 12V
  • Opération – 93,89mA @ 5v, 47,84mA @ 12V
• Dimensions – 80 x 72 x 33,4 mm
• Poids – 139,4 grammes
• Plage de températures – 0 à 40 ° C

Le Stamplc est livré avec quatre «accessoires de montage» et quatre attaches à clip à vis. Il est préchargé avec le firmware qui télécharge automatiquement des données sur la plate-forme cloud Ezdata de M5Stack avec un tableau de bord et un accès et un contrôle à distors cloud.

Si vous préférez lancer votre propre firmware, la société mentionne la plate-forme de programmation visuelle UIFlow 2.0, l’Arduino IDE et le cadre ESP-IDF sont pris en charge. Plus de détails matériels, ainsi que des instructions et des échantillons de code pour Arduino et ESP-IDF sont fournis sur le site Web de la documentation, mais les exemples Uiflow 2.0 ne sont affichés que comme «à venir», bien que la vidéo intégrée à la fin de cet article montre une démo avec UIFlow 2.0…

M5Stack affirme que le Stamplc convient à l’automatisation industrielle et à la télécommande, aux systèmes de contrôle distribués, à la gestion de l’énergie intelligente et à la fabrication intelligente. Ce n’est pas tout à fait le premier PLC basé sur ESP32 sur le marché avec des alternatives, notamment Industrial Shields ESP32 PLC 14, a consulté Studio Edgebox-ESP-100 (également basé sur ESP32-S3), et le contrôleur industriel Norvii IIOT parmi plusieurs autres.

Le Stamplc se vend 42,90 $ sur AliExpres ou dans la boutique M5Stack,

https://www.youtube.com/watch?v=fkzucyz-PR4
