M5Stack Stamp-S3A WiFi et le module IoT BLE bénéficient d’une conception de l’antenne optimisée, d’une consommation d’énergie inférieure

M5Stack Stamp-S3A, également connu sous le nom de M5Stamps3a, est une mise à jour du module M5Stamp S3 ESP32-S3 introduit en 2023 avec une conception d’antenne optimisée, une consommation d’énergie inférieure, un bouton utilisateur plus grand et une logique différente pour le contrôle LED RVB.

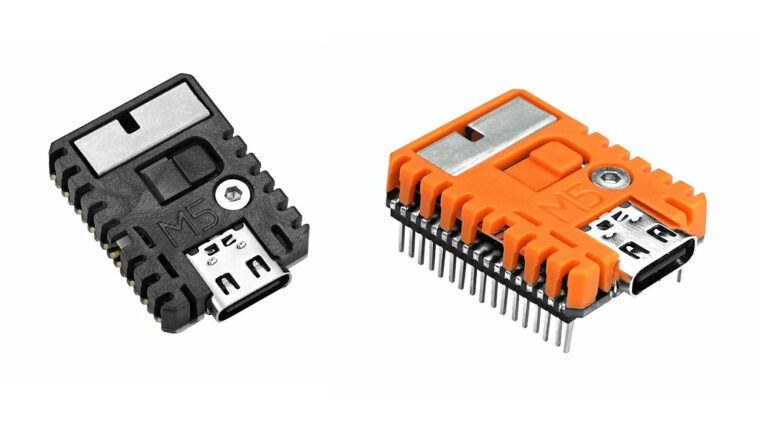

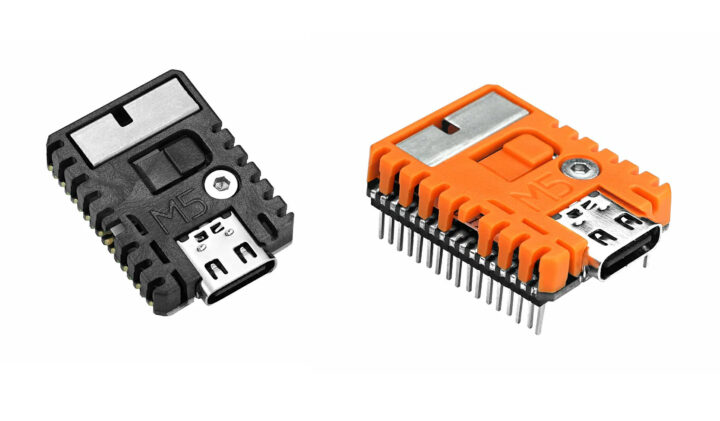

D’autres caractéristiques restent les mêmes avec 8 Mo Flash, la LED RVB, le bouton d’entrée et 23 GPIOS dans un minuscule facteur de forme 26 x 18 mm. Deux versions sont disponibles: le Stamp-S3A sans en-têtes pré-fusionnés et le Stamp-S3A PIN1.27 avec des en-têtes soudés sur la planche et une couverture orange résistante à la chaleur.

Spécifications M5Stamp-S3A:

• Wisoc – Systèmes EspressIF ESP32-S3FN8
  • Processeur
    • Microcontrôleur XtenSa LX7 double-core 32 bits avec instructions de vecteur AI jusqu’à 240 MHz
    • Co-processeur RISC-V ULP
  • Mémoire – 512KB SRAM
  • Stockage – Flash de 8 Mo
  • Sans fil – 2,4 GHz WiFi 4 (802.11b / g / n), Bluetooth 5.0 LE + Mesh
• Connectivité
  • 2,4 GHz WiFi 4, 20 MHz et 40 MHz Bande passante, Protocole IEEE 802.11 b / g / n, jusqu’à 150 Mbps
  • Bluetooth 5, Bluetooth Mesh, avec prise en charge de 125 kbps, 500 kbps, 1 Mbps, 2 Mbps de débit, support à longue portée
  • Antenne 3D 2,4 GHz
• Port USB – 1x USB Type-C pour l’alimentation et la programmation
• Expansion
  • En-têtes de tangage de 2,54 mm et 1,27 mm et trous couchés avec
    • Jusqu’à 23x gpios
    • SD / SDIO / MMC
    • Capteur tactile
    • Maître / esclave SPI
    • Emac
    • MOTEUR PWM, PWM LED
    • Uart, i2c, i2s, compteur de pouls
  • Connecteur FPC à 8 broches ou 12 broches en option avec l’interface GPIO, LCD
• Misc – Bouton utilisateur 1x, LED RVB utilisateur 1x (WS2812B-2012)
• Alimentation électrique
  • Entrée – 5V @ 500mA via le port USB-C
  • MUN3CAD01-SC 5V à 3,3 V CC / DC
• Dimensions – 26 x 18 x 4,7 mm ou
• Poids – environ 3 grammes
• Plage de températures – 0 à 40 ° C

Si nous regardons simplement les spécifications, nous ne verrons aucune modification par rapport au module M5Stamp S3 d’origine. Nous devons donc examiner les détails plus petits pour repérer les différences. Tout d’abord, le bouton est désormais plus grand avec une «sensation tactile améliorée» à 4,0 × 3,0 × 2,0 mm au lieu de 2,6 × 1,6 × 0,55 mm. La consommation d’énergie s’est beaucoup améliorée en mode veille, à la fois à partir du port USB-C (5V @ 88.82UA vs 400.67ua) et de la broche VIN (5V @ 6.84UA vs 310.89ua). Le mode veille à 5V est maintenant de 25,54mA via USB-C et 25,53mA via VIN, contre environ 33mA pour l’ancien modèle

Le comportement de la puissance LED RVB a également changé. Il était auparavant alimenté dès que l’alimentation était appliquée à la carte, mais elle est maintenant multiplexée avec le rétro-éclairage du bus FPC d’écran réservé. La conception de l’antenne 3D a changé comme indiqué sur la photo ci-dessous. Le nouveau design permettrait une meilleure réception de signal, mais je ne suis pas assez compétent pour expliquer pourquoi cela pourrait être le cas. N’hésitez pas à faire des scénarios si vous pouvez expliquer ce qui se passe ici…

La prise en charge des logiciels n’a pas changé, et le Framework ESP-IDF, Platformo, The Arduino IDE et la plate-forme de programmation visuelle UIFlow basée sur le Web sont prises en charge. Vous trouverez tous les détails, y compris les schémas et les instructions pour démarrer avec l’Arduino IDE ou Uiflow2, sur le site Web de la documentation.

M5Stack vend les nouveaux modules Stamp-S3A sur sa boutique en ligne pour 7,50 $, et ils devraient éventuellement faire surface dans les magasins AliExpress et Amazon de l’entreprise.
