M5Stack M5PoECAM-W V1.1 – Un module de caméra PoE alimenté par ESP32 avec capteur 3MP OV3660

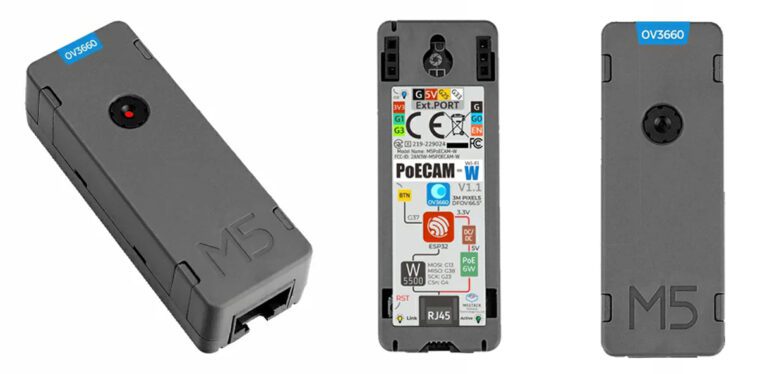

M5Stack M5PoECAM-W V1.1 est un module de caméra PoE construit autour du MCU Espressif ESP32 et du contrôleur Ethernet intégré TCP/IP WIZnet W5500. Le W5500 ainsi qu’un contrôleur PoE prennent en charge l’alimentation Ethernet et PoE tandis que le capteur 3MP OV3660 est responsable de la vidéo et des photos. La caméra dispose d’un large champ de vision de 65°, ce qui la rend adaptée aux applications telles que la surveillance d’images et l’acquisition de données à distance.

Auparavant, nous avons couvert des modules de caméra similaires tels que les caméras LILYGO T-Camera-Plus-S3, Sipeed MaixCAM et Luxonis OAK-D Series 2, ces dernières ayant également une option PoE. N’hésitez pas à les consulter si le sujet vous intéresse.

Spécifications du M5Stack M5PoECAM-W V1.1

• Module sans fil ESP32-D0WDQ6-V3
  • SoC – Espressif ESP32-D0WDQ6-V3
    • CPU – processeur Xtensa LX6 double cœur cadencé jusqu’à 240 MHz
    • Mémoire – 520 Ko de SRAM
    • Connectivité – 2,4 GHz 802.11n WiFi 4 et Bluetooth v4.2 BR/EDR et BLE
  • Mémoire – 8 Mo de PSRAM
  • Stockage – Flash SPI de 16 Mo
• Module caméra
  • OV3660 – Appareil photo 3 mégapixels
  • Taille des pixels – 1,75 µm x 1,75 µm
  • Format de sortie – RAW, RVB565/555/444, YUV422/420, YCbCr422, JPEG
  • Champ de vision – 65°
• Puce Ethernet
  • Contrôleur Ethernet intégré TCP/IP câblé WIZnet W5500
  • Prend en charge TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Extension – connecteur Grove à 4 broches ; 2x connecteurs GPIO à 3 broches
• Divers – Boutons de réinitialisation et utilisateur ; Voyant LED
• Alimentation – PoE IEEE802.3AF (puissance maximale 6 W)
• Dimensions – 64 x 24 x 18 mm
• Poids – 38 grammes

L’OV3660 est un capteur d’image CMOS de 3 mégapixels avec une capacité vidéo HD 720p et une sensibilité améliorée. Il est doté de la technologie OmniBSI pour une sensibilité améliorée et d’un obturateur roulant pour une capture de scènes en mouvement rapide. Le module prend en charge les formats JPEG et RAW et offre un contrôle de l’exposition, une balance des blancs et une plage dynamique de 70 dB. Il prend également en charge l’enregistrement jusqu’à 120 ips en résolution QVGA.

Le module comporte diverses interfaces telles que le bouton G37, un voyant LED, une interface Grove et des broches d’extension. De plus, il est livré avec un clip pour appareil photo et un support pour une compatibilité accrue. Cependant, plus d’informations sur le produit peuvent être trouvées sur la page wiki de M5Stack où vous trouverez également un schéma de la caméra et une fiche technique pour l’ESP32, la caméra OV3660 et le contrôleur Ethernet W5500.

En termes de logiciel, le module caméra est compatible avec Arduino et ESP-IDF, ce qui facilite la prise en main. Grâce à ces fonctionnalités et à un environnement convivial pour les développeurs, cette caméra est utile pour des applications telles que la surveillance d’entrepôt, la photographie chronométrée, la vision par ordinateur, la surveillance de maison intelligente et bien d’autres.

Le M5Stack M5PoECAM-W V1.1 peut être acheté sur Aliexpress pour 39,90 $, il est également disponible sur la boutique de M5stack pour 32,50 $, mais ce prix n’inclut pas les frais d’expédition.
