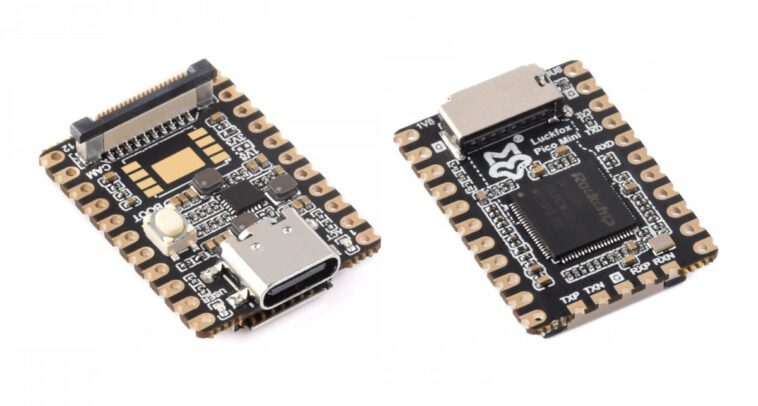

Luckfox Pico Mini est une petite carte (28 x 21 mm) basée sur le SoC de caméra Rockchip RV1103 Cortex-A7 avec un NPU 0,5 TOPS intégré, 64 Mo de RAM DDR2 intégrée, un port USB-C pour l’alimentation et les données, deux rangées d’en-têtes avec jusqu’à dix-sept GPIO et cinq trous crénelés pour Ethernet.

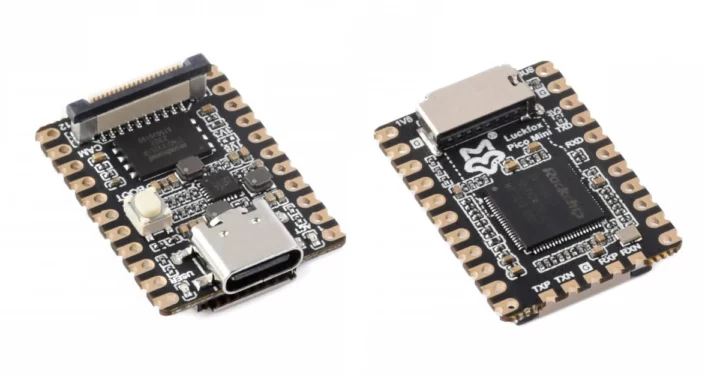

Deux versions sont proposées : la Pico Mini A avec un emplacement pour carte microSD ou la Pico Mini B avec une mémoire flash NAND SPI supplémentaire de 128 Mo. Les deux cartes sont une version plus courte de la Luckfox Pico avec des fonctionnalités similaires mais des GPIO supplémentaires et le modèle Luckfox Pico Plus ajoute également un port Ethernet RJ45.
Spécifications du Luckfox Pico Mini A et B :
- SoC – Rockchip RV1103 SoC
- Processeur – Processeur Arm Cortex-A7 à 1,2 GHz + cœur RISC-V
- Mémoire – 64 Mo DDR2
- NPU – 0,5 TOPS NPU avec prise en charge de INT4, INT8 et INT16
- FAI – 4 M à 30 ips FAI
- Stockage
- Emplacement pour carte MicroSD
- Luckfox Pico Mini B uniquement – Flash NAND SPI 1 Gbit (128 Mo) (W25N01GV)
- Caméra – Connecteur MIPI CSI à 2 voies
- USB – Port USB 2.0 hôte/périphérique Type-C
- Expansion

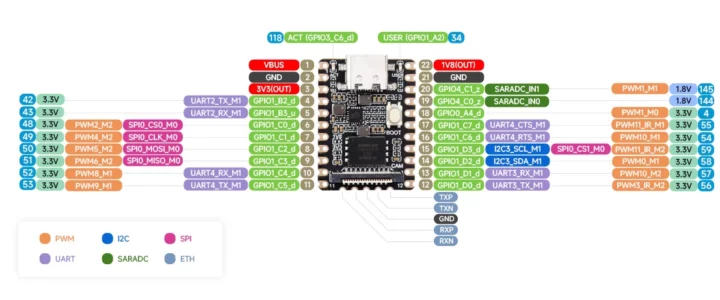

- 2 embases à 11 broches et trous crénelés avec jusqu’à 17 GPIO, 14 PWM, 4 UART, 1 SPI, 1 I2C, 2 ADC, 5 V (VBUS), sortie 3,3 V, sortie 1,8 V et GND
- 5x trous crénelés pour Ethernet
- Divers
- Bouton BOOT
- LED d’action et d’utilisation
- Alimentation – 5 V via le port USB-C
- Dimensions – 28,14 x 21,00 mm
Toutes les cartes Rockchip RV1103/RV1106 Pico de Luckfox exécutent la même version allégée de Linux avec Busybox qui démarre à partir d’une carte microSD ou du flash SPI. LuckFox fournit des instructions pour commencer, des liens vers les images, des schémas PDF et des informations supplémentaires sur le wiki. Un SDK est fourni qui fonctionne avec Ubuntu 22.04, mais d’autres versions d’Ubuntu sont prises en charge via Docker.

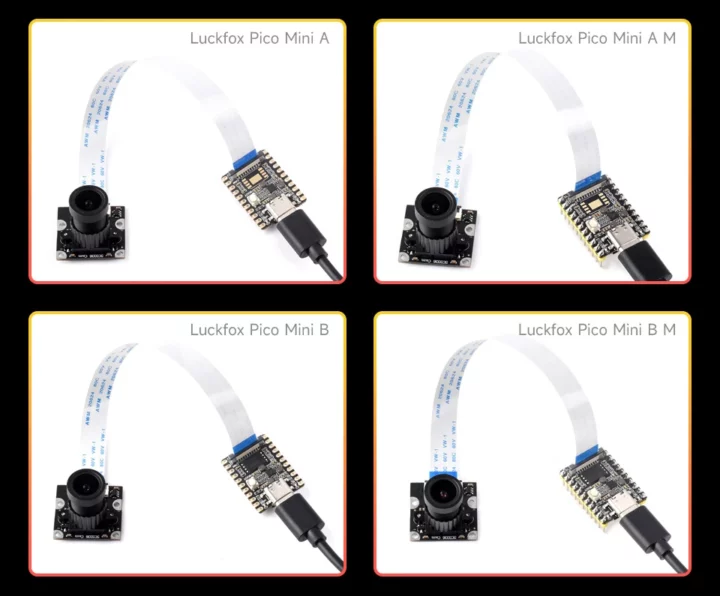

Vous aurez besoin d’un câble USB Type-A vers Type-C et d’une carte de débogage USB vers UART pour commencer, et la plupart des gens voudront probablement obtenir le module de caméra 3MP basé sur le capteur de caméra CMOS SmartSens SC3336.
Les cartes Luckfox Pico Mini A et B sont vendues sur AliExpress entre 10,25 et 14,39 dollars, selon le modèle et la nécessité ou non de souder des connecteurs GPIO. Vous trouverez également toutes les variantes sur Amazon avec une petite marge. Le module de caméra SC3336 3MP peut être acheté séparément sur Aliexpress pour moins de 10 dollars ou sur Amazon pour environ 16 dollars. Si 64 Mo de DDR2 ne suffisent pas pour votre projet, vous aurez besoin d’une des cartes RV1106 avec 128 Mo de RAM comme la Luckfox Pico Ultra ou la LuckFox Pico Pro/Pico Max.
