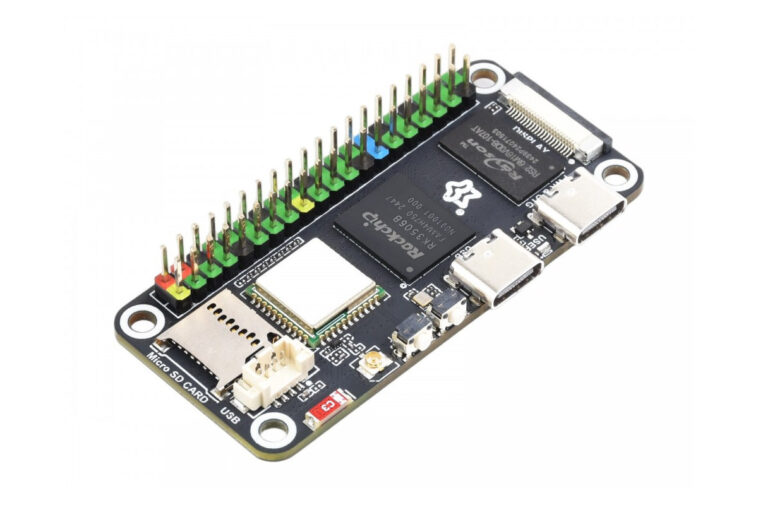

Luckfox Lyra Zero W est un ordinateur à carte unique compacte (SBC) alimenté par un SoC Cortex-A7 triple-core RockChip RK3506B et principalement conçu pour HMI sans fil intelligent avec un connecteur MIPI DSI et un module WiFi 6 et Bluetooth 5.2.
La carte Raspberry Pi Zero-taille comprend également 512 Mo de RAM et un flash SPI de 256 Mo, un emplacement pour carte microSD, deux ports USB-C, un connecteur USB 2.0 et un en-tête GPIO de 40 broches pour la compatibilité avec (la plupart / certains) des chapeaux Rende Pipberry PI.
Luckfox Lyra Zero W Spécifications:
- Soc – Rockchip RK3506b
- Processeur
- CPU Triple-Core ARM CORTEX-A7 avec 1,2 GHz
- CORE CORTEX-M0 ARM
- GPU – 2d GPU uniquement
- Pas de VPU, pas de NPU
- Processeur
- Mémoire – 512 Mo DDRL3
- Stockage
- 256 Mo Spi Nand Flash (W25N02KV)
- Emplacement pour carte microSD
- Affichage – Connecteur MIPI DSI à 2 voies jusqu’à 1280 x 1280 Résolution @ 60 Hz
- Réseautage – 2,4 GHz WiFi 6 et Bluetooth 5.2 LE via Ski.WB800DCS (basé sur AicSEMI AIC8800DC) avec antenne en céramique et connecteur d’antenne IPEX
- USB
- Port OTG USB 2.0 Type-C (également utilisé pour l’alimentation)
- Port hôte USB 2.0 Type-C
- Connecteur hôte USB 2.0 (qui peut également être utilisé pour l’alimentation LCD)

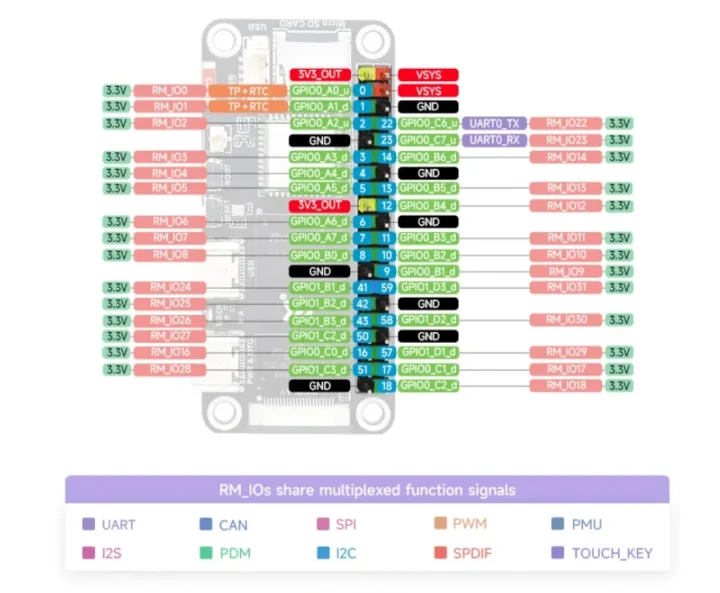

- Expansion – en-tête compatible Pi à 40 broches avec jusqu’à 28x broches GPIO multiplexées pour PWM, UART, I2C, SPI et I2 (jusqu’à 98 fonctions)
- Mission
- Boutons de démarrage et de réinitialisation
- LED de l’utilisateur
- Alimentation – 5V via le port USB-C
- Dimensions – 65 x 30 mm
We’re told the board supports Linux, but not much else, as the wiki (https://wiki.luckfox.com/Luckfox-Lyra-Zero-W) is not working right now… Having said that, we’ve written about other Rockchip RK3506 boards such as the Luckfox Lyra / Lyra Plus SBCs, Banana Pi BPI-Forge1, or Forlinx OK3506J-S carrier board, and Des images Ubuntu avec un BSP Linux 6.1 basé sur Buildroot sont généralement fournies. Le noyau Cortex-M0 exécute RT-thread OS.
Il existe plusieurs variantes du SOC RK3506, et nous en avons couvert trois jusqu’à présent. Le RK3506G2 avec RAM DDR3L de 128 Mo de puce, le RK3506B avec une mémoire DDR3L externe utilisé par la Lyra Zero W SBC, et le RK3506J avec une mémoire DDR3L externe et une plage de température de qualité industrielle.
Le Luckfox Lyra Zero W est vendu sur AliExpress pour 17,38 $, sur Amazon pour 25,99 $, y compris la livraison américaine, et vous le trouverez également pour 16,99 $ sur la boutique Waveshare.
