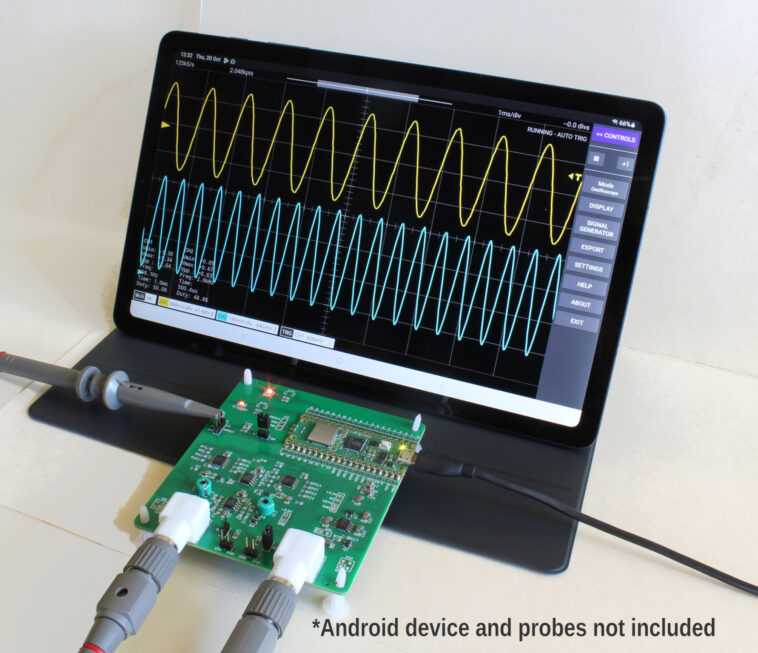

FHDM TECH DSO-500K est un oscilloscope WiFi 2 canaux 500kS/s basé sur la carte Raspberry Pi Pico W qui peut également fonctionner via USB, et offre une bande passante analogique jusqu’à 150kHz.
Nous avions déjà vu la carte Raspberry Pi Pico utilisée comme analyseur logique, il n’est donc pas surprenant que quelqu’un ait également proposé un oscilloscope basé sur Raspberry Pi Pico W qui permettait la visualisation sur Android via WiFi ou USB.
Spécifications et fonctionnalités du DSO-500K (via l’application Scoppy) :
- Carte MCU – Carte Raspberry Pi Pico W avec microcontrôleur Cortex-M0+ double cœur RP2040, flash SPI 2 Mo, connectivité WiFi 4 et Bluetooth
- Taux d’échantillonnage – Taux d’échantillonnage jusqu’à 500kS/s (250kS/s avec les deux canaux activés)
- Bande passante analogique – 150 kHz
- Longueur d’enregistrement – 2048 échantillons par canal en mode RUN, 100kS au total pour les captures uniques
- Entrées – Connecteurs BNC ou embases 0,1 pouce
- Impédance d’entrée – 1MΩ / 22pF
- Plage de tension d’entrée – Jusqu’à +/- 6V (sondes 1X), +/- 20V (sondes 10X)
- Couplage – AC/DC
- Connectivité hôte – WiFi ou USB (OTG)
- Divers – Voyants LED : état, Wi-Fi et déclencheur
- Modes d’affichage – YT, FFT, FFT+YT, XY, X-Y+YT
- Types de déclenchement – Front montant/front descendant
- Modes de déclenchement – Auto/Normal (mode d’exécution + captures uniques)
- Curseurs : curseurs horizontaux et verticaux YT et FFT
- Mesures à l’écran – Vmin, Vmax, Vpp, Fréquence, Période, Service
- Mesures instantanées (écran ou enregistrement d’échantillon) : Moyenne, DC RMS, AC RMS
- Fonctions de la fenêtre FFT : Hann, Hamming, Blackman, Rectangle
- FFT Unités verticales : dBm, dBmV, V
- Format des données d’exportation : CSV
- Autres fonctions
- Générateur de signal – onde carrée jusqu’à 1,25 MHz, onde sinusoïdale – 1 kHz
- Analyseur logique – 25 MS/s (nécessite de souder des en-têtes supplémentaires sur la carte – non fourni). Pas encore de décodage de protocole.
Vous pouvez trouver le micrologiciel Scoppy et les instructions pour démarrer sur le site Web de documentation, et l’application Scoppy sur Google Play. Le code source du micrologiciel et de l’application mobile n’a pas été publié, mais le référentiel GitHub du projet contient des informations sur les deux et les schémas au format PNG.
Vous n’avez même pas besoin de l’oscilloscope DSO-500K pour expérimenter Scoppy, car le firmware peut être installé sur un Raspberry Pi Pico ou Pico W et un circuit de base réalisé sur une planche à pain ou une perfboard. Cela dit, le DSO-500K devrait être plus facile à démarrer et comprend une mise à niveau gratuite vers la version premium de l’application Scoppy Android.
Cette solution me rappelle le stylo-oscilloscope WiFi Ikascope W200 que j’ai testé il y a quelques années avec Android et Ubuntu avec une bande passante analogique plus large (30 MHz) et un taux d’échantillonnage (200 MSps), mais il se vend autour de 249 euros, et le L’oscilloscope WiFi FHDM TECH DSO-500K est imbattable sur le prix car il est proposé pour 33,50 $ plus les frais d’expédition avec un Raspberry Pi Pico W soudé sur la carte.
