L’ordinateur portable DIY Anyon_E comprend Rockchip RK3588 SOC, affichage AMOLED 4K de 13,3 pouces, châssis en aluminium

Nous avons déjà vu plusieurs ordinateurs portables Rockchip RK3588 avec l’ordinateur portable Cool PI et le GenBook RK3588, ainsi que la réforme du matériel open source MNT. Anyon_E est un autre ordinateur portable de bricolage open source basé sur le SOC RockChip RK3588 octa-core-A76 / A55 mais avec des spécifications de gamme plus haut par rapport aux concurrents.

Le Anyon_E dispose d’un écran AMOLED 4K de 13,3 pouces, d’un clavier mécanique QWERTY sans fil, d’un châssis en aluminium personnalisé qui maintient l’épaisseur de l’ordinateur portable à seulement 18 mm et une batterie bonne pendant environ 7 heures. Il est basé sur la carte de base Friendlytelec CM3588 trouvée dans le kit CM3588 NAS.

Spécifications de l’ordinateur portable Anyon_E (préliminaire):

• Som – Friendlylelec CM3588
  • Soc – Rockchip RK3588
    • CPU – 4x Cortexa76 Core @ jusqu’à 2,4 GHz, 4x Cortexa55 Core @ 1,8 GHz
    • GPU – GPU ARM Mali-G610 MP4
    • DÉCODER VIDÉO – 8KP60 H.265, VP9, ​​AVS2, 8KP30 H.264 AVC / MVC, 4KP60 AV1, 1080p60 MPEG-2 / -1, VC-1, VP8
    • Encodeur vidéo – 8kp30 H.265 / H.264 Encodeur vidéo
    • Accélérateur AI – 6 tops npu
  • Mémoire système – 16 Go DDR4 (mais les spécifications disent en quelque sorte jusqu’à 32 Go DDR5 2400 MHz RAM)
  • Stockage – Flash EMMC 64 Go en option
  • Audio – REALTEK ALC5616 CODEC AUDIO
  • Réseautage – REALTEK RTL8125BG 2,5GBE Contrôleur
  • Connecteurs de carte à haut densité à 100 broches à 100 broches avec USB 3.0 / 2.0, PCIe Gen 3 X4, 2.5GBE, HDMI TX / RX, GPIOS, etc…
  • PMIC – Rockchip RK806-1 Power Management IC
  • Dimensions – 65 x 55 mm (PCB 8 couches)
  • Poids – environ 21 grammes
• Affichage – Affichage AMOLED 4K Samsung 13,3 pouces; 330 PPI
• Audio – haut-parleurs stéréo intégrés
• USB
  • USB-C USB3.1 Gen 1 avec DisplayPort et PD
  • Contrôleur et port USB-C séparés
• Entrée utilisateur
  • Clavier mécanique avec interrupteurs Cherry ULP et basé sur le SoC Bluetooth nordique semi NRF52840
  • Azoteq win 11 trackpad certifié
• Mission
  • Contrôleur intégré Raspberry PI RP2040 (potentiellement) pour la surveillance du système ou en tant que MCU intégré à usage général.
  • Entrée BLDC à contrôle sur le terrain (peut-être)
• Batterie – Haute décharge / charge ~ Pack de batterie Li-PO 60Wh
• Matériel – châssis CNC en aluminium anodisé

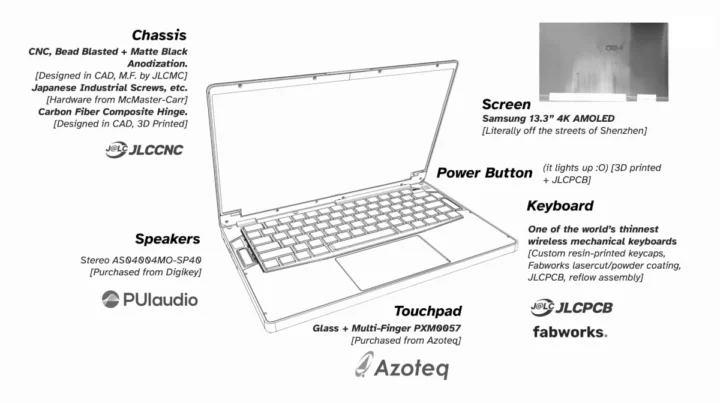

Vous trouverez les fichiers de conception du matériel (KICAD Schematics and PCB Layout) pour toutes les cartes de l’ordinateur portable (moins le CM3588 provenant de Friendlytelec), les fichiers CAO pour le châssis et le clavier, code source de firmware pour le contrôleur embarqué Raspberry PI RP2040, et le chargeur de démarrage pour le MCU sans fil NRF52840 sur GitHub. Je n’ai pas pu trouver d’image de système d’exploitation pour l’ordinateur portable, donc je suppose qu’il exécute l’image Ubuntu 24.04 pour le CM3588 pour l’instant. Vous pouvez également suivre les progrès du projet, qui a commencé il y a environ six mois, sur son site Web.

Malheureusement, vous ne pourrez probablement jamais l’acheter, et il sera cher de bricoler l’ordinateur portable. Ce qui est incroyable, c’est que Byran Huang est toujours un élève du secondaire qui a fait cet ordinateur portable assez complexe en tant que projet de lycée. Vous trouverez plus de détails dans un article de blog et la vidéo ci-dessous qui documente la création de l’ordinateur portable à partir de zéro.

https://www.youtube.com/watch?v=fks3pbodyie

Via liliputing et hackaday
