LOLIN S3 Mini Pro – Une petite carte ESP32-S3 avec un écran de 0,85 pouce et un PCB multicolore

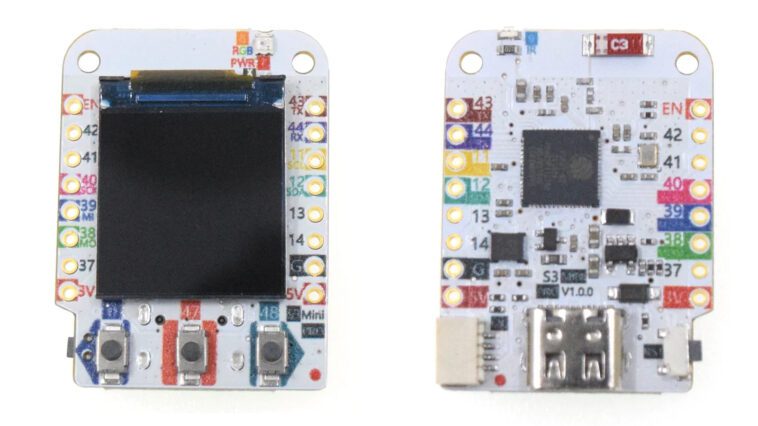

LOLIN S3 Mini Pro est une petite carte WiFi et BLE ESP32-S3 avec un écran de 0,85 pouce et c’est l’une des premières cartes que j’ai vues avec un PCB multicolore que certains fabricants de PCB ont récemment proposé.

La carte comprend un microcontrôleur ESP32-S3FH4R2 avec 4 Mo de flash et une PSRAM de 2 MP, un écran TFT 128 × 128, un capteur de mouvement/attitude à 6 axes et des en-têtes GPIO qui le rendent compatible avec les mini-shiels LOLIN D1 pour l’extension.

Spécifications du LOLIN S3 Mini Pro :

• SoC – Systèmes Espressif ESP32-S3FH4R2
  • Processeur – Microcontrôleur Tensilica LX7 à double cœur jusqu’à 240 MHz
  • Sans fil – Connectivité WiFi 4 2,4 GHz 802.11n et Bluetooth 5.0 LE
  • Mémoire – 2 Mo PSRAM
  • Stockage – Mémoire flash SPI de 4 Mo
• Écran – Écran LCD TFT 0,85 pouces 128 × 128 avec pilote GC9107/GC9A01
• Capteur – IMU/capteur d’attitude MEMS 6 axes (QMI8658C)

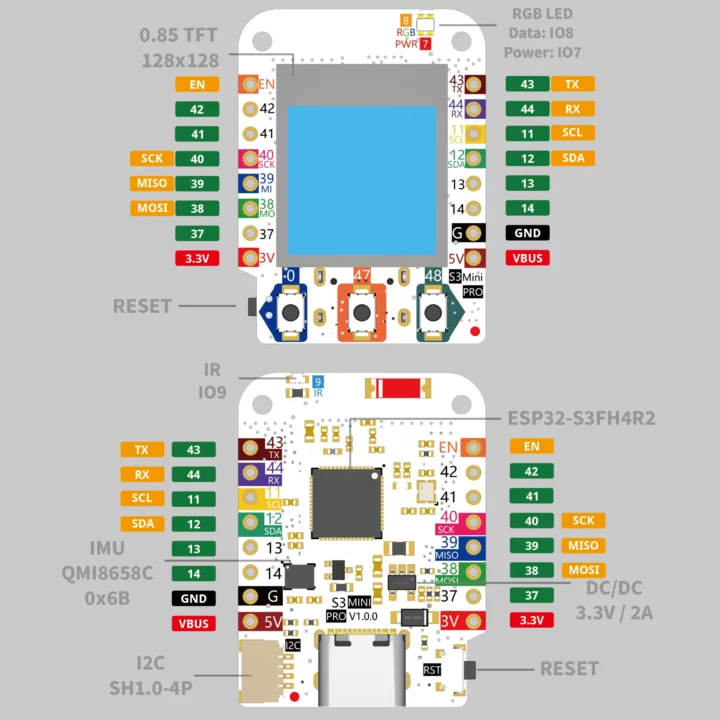

• Expansion
  • 2x embases à 8 broches avec jusqu’à 12x GPIO, ADC, DAC, I2C, SPI, UART, USB OTG ; compatible avec les mini-shiels LOLIN D1
  • Connecteur Grove I2C à 4 broches
• Divers
  • Bouton de réinitialisation, 3x boutons utilisateur (IO0, IO47, IO48)
  • LED RVB (Données : IO8, Alimentation : IO7)
  • Récepteur IR (IO9)
• Alimentation – 5 V via le port USB-C
• Dimensions – 34,3 x 25,4 mm
• Poids – 5 grammes

La carte LOLIN S3 Mini Pro est livrée préchargée avec le firmware MicroPython mais est également compatible avec Arduino. Vous trouverez plus de détails sur le site Web de documentation pour commencer et des liens vers des schémas, des fichiers mécaniques et la fiche technique ESP32-S3. Toute la documentation est basique, ce qui signifie que l’utilisateur devra avoir des connaissances en programmation pour utiliser la carte.

Le LOLIN S3 Mini Pro peut être acheté sur AliExpress pour 7,09 $ avec livraison gratuite. Il s’agit d’une mise à jour du LOLIN S3 Mini à 5 $ avec le même format sans l’écran et le PCB coloré. Vous trouverez des shields compatibles sur la boutique AliExpress de la société.
