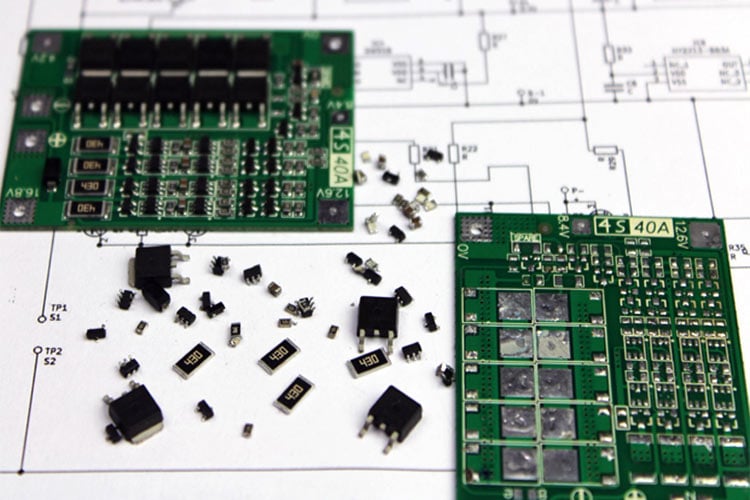

| Marques sur le BMS | Connexion avec le BMS |
| – | Connexion à borne négative pour la batterie pour charger et connecter la charge. |
| + | Connexion de terminal positif pour la batterie pour charger et connecter la charge |
| 0 | Terminal négatif du 1St cellule |
| 4.2 | Terminal positif du 1St cellule |
| 8.4 | Terminal positif du 2nd cellule |
| 12.6 | Terminal positif du 3rd cellule |
| 16.8 | Terminal positif du 4ème cellule |
Prise à emporter: Circuit BMS pour les applications de batterie au lithium-ion
L’analyse d’accompagnement de ce diagramme de circuit BMS a montré pourquoi le système 4S 40A fonctionne si bien pour la protection de la batterie au lithium. DW01-A Protection ICS Plus BB3A Les contrôleurs d’équilibrage ensemble offrent un bon circuit BMS (bien que non strict ou notamment haute performance) pour le travail de batterie au lithium-ion, capable de fournir une protection équitable dans des situations de charge lourdes ou exigeantes, tout en offrant une sécurité aux cellules elles-mêmes.
Les éléments suivants sont des considérations importantes pour votre utilisation de ce type de diagramme de circuit BMS:
Cette conception modulaire du diagramme du circuit BMS de batterie de lithium fournit une polyvalence dans la configuration des cellules. Que vous construisiez des packs de batterie de forage de projets ou des systèmes de stockage d’énergie stationnaires, la compréhension de la protection de ces appareils permet une utilisation fiable et sûre. La disponibilité généralisée de ces composants, ainsi qu’un historique d’utilisation de la conception, garantit que cette carte de circuit imprimé BMS fonctionnera pour une utilisation amateur ou une utilisation commerciale.
Faites attention lors de la mise en œuvre de la sélection du périphérique MOSFET et de l’utilisation thermique. Les MOSFET parallèles mis en œuvre offriront une capacité de courant de surtension, mais doivent thermiquement à maintenir un fonctionnement fiable en CU continu
Projets de batterie au lithium connexes qui méritent d’être explorés

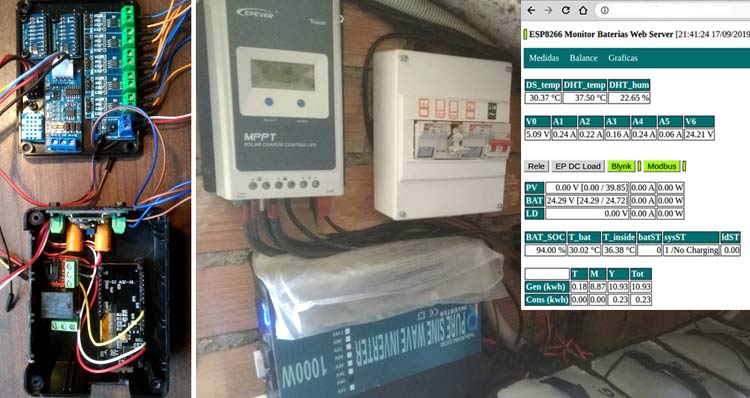

Système de surveillance de la batterie au lithium à base d’IoT pour l’installation solaire à l’aide d’ESP8266
L’objectif de ce projet est de surveiller à distance une banque de batterie au lithium dans une installation solaire. Il retrace le courant individuellement pour chaque batterie. Il communique également avec le chargeur solaire et calcule les valeurs en direct de l’énergie allant à la maison et à la banque de batteries. Il comprend un serveur Web avec des graphiques, des données historiques internes et peut également télécharger des données sur ThingsPeak et Blynk.

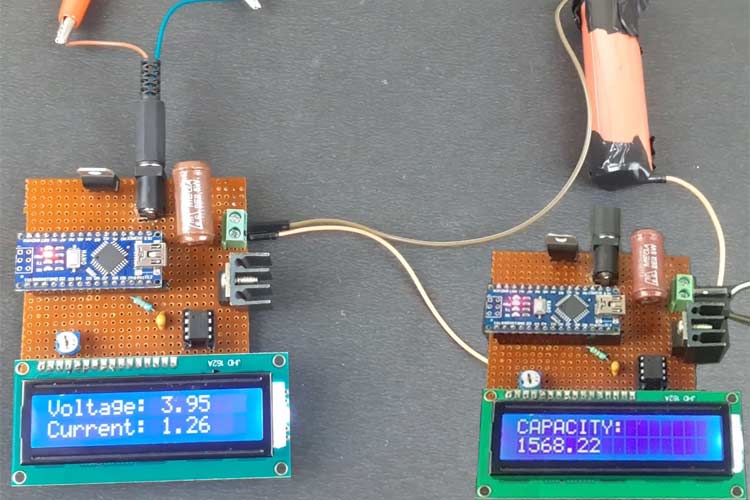

Tester de capacité de batterie au lithium 18650 utilisant Arduino
