L’IPEM PiHat de Ditronix transforme votre Raspberry Pi en un moniteur d’énergie secteur (financement participatif)

L’IPEM PiHat est une carte HAT (Hardware Attached on Top) pour le Raspberry Pi qui transforme l’ordinateur monocarte en un moniteur d’énergie secteur avec quatre pinces CT. Il fournit un moyen précis de suivre la consommation d’énergie dans les systèmes domestiques, de bureau et d’énergie solaire et est compatible avec les systèmes électriques monophasés, biphasés et triphasés.

Le moniteur d’énergie électrique basé sur Raspberry Pi utilise des serre-câbles CT (transformateur de courant) pour échantillonner et mesurer les données qui peuvent être utilisées pour signaler et analyser la consommation d’énergie électrique. Ces données peuvent être utilisées pour économiser et détourner l’énergie afin de réduire les coûts et les inefficacités.

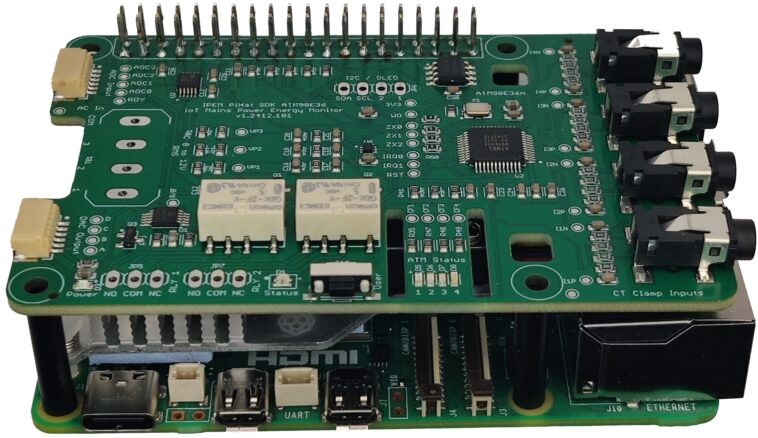

Le système est facile à installer et ne nécessite pas l’intervention d’un électricien professionnel. Il utilise une pince de courant CT fixée sur les câbles d’alimentation principaux du bâtiment et connectée au circuit secteur local pour la mesure de tension et de fréquence. La carte complémentaire est disponible en deux variantes : IPEM PiHat et IPEM PiHat Lite. Le PiHat est doté du Microchip ATM90E36, tandis que le PiHat Lite est doté de l’ATM90E32.

Les deux appareils peuvent être utiles pour des applications et des locaux tels que les compteurs intelligents, la recharge des véhicules électriques, les maisons, les écoles, les bureaux, les usines, les fermes et les systèmes hors réseau. Nous avons couvert des moniteurs de puissance similaires basés sur une pince CT comme l’Emporia Vue Gen 2, le wattmètre intelligent SONOFF POW Ring et le Powermeter intelligent de JGAguado.

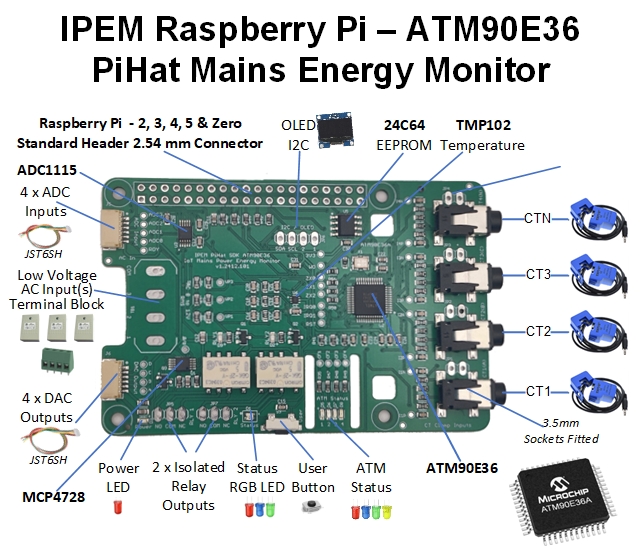

Spécifications IPEM PiHat :

• CI de moniteur – Série Microchip ATM90E (PDF) – Voir les différences dans la section Mesure de courant
  • Moniteur d’énergie Microchip ATM90E36
  • Moniteur d’énergie Microchip ATM90E32
• Mémoire – EEPROM I2C 24C64 pour les paramètres, l’enregistrement des données et la configuration
• Convertisseur numérique-analogique
  • Microchip MCP4278 DAC I2C 12 bits
  • 4x canaux de sortie tamponnés indépendants
  • EEPROM DAC intégré
  • Pastilles de soudure configurables
• Convertisseur analogique-numérique
  • Appareil analogique ADS1115 DAC I2C 16 bits
  • 4x entrées analogiques (3,3 V max)
• Contrôle de relais isolé
  • 2x sorties indépendantes 30V 2A normalement ouvertes ou fermées
  • Contrôle externe basé sur le temps ou le courant
• Mesure actuelle
  • ATM90E36
    • Entrée pince TC ligne triphasée (CT1, CT2, CT3)
    • Pince CT neutre (CTN)
    • 3 x entrées de tension (AC RMS)
    • Paramètres des modes d’alimentation
  • ATME90E32
    • Entrée pince TC ligne triphasée (CT1, CT2, CT3)
    • 3 x entrées de tension (AC RMS)
    • Paramètres des modes d’alimentation
• 4x douilles 3,5 mm pour pinces CT (CT1, CT2, CT3, CTN)
• Interfaces
  • GPIO, I2C, UART, I2C OLED
  • Connecteur GPIO Raspberry Pi standard à 40 broches (non soudé)
• Divers
  • 4x LED d’état ATM, 1x LED RVB d’état WS2812
  • Capteur de température ambiante TMP102 I2C, 1x bouton utilisateur
• Alimentation – Bornier d’entrée 12 V AC (non soudé)

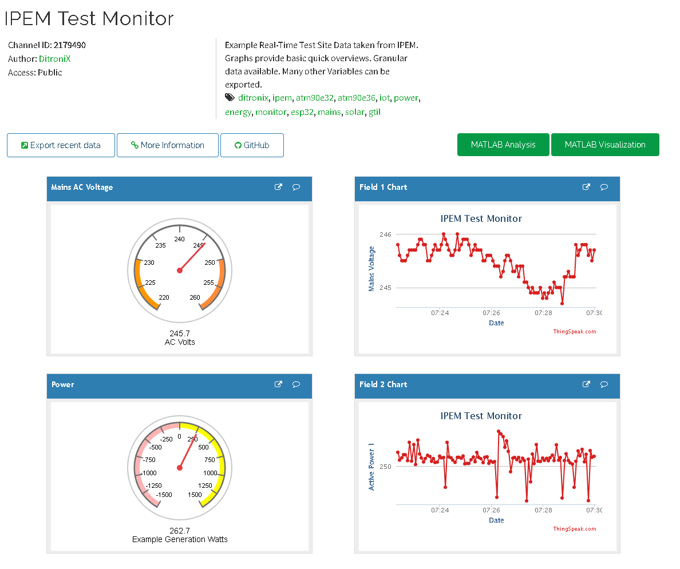

Le moniteur d’énergie électrique PiHat ne se connecte pas au cloud. Les données peuvent être publiées via MQTT, ThingSpeak, Domoticz, Zabbix ou Home Assistant. Le micrologiciel FliX pour les cartes SDK DitroniX Power Energy Monitor est entièrement open source et disponible sur GitHub.

La campagne de surveillance de l’énergie électrique IPEM PiHat est en ligne sur Kickstarter, avec un objectif de financement de seulement 910 $ et il reste plusieurs jours. La carte IPEM PiHat coûte environ 44 $, tandis que la version IPEM PiHat Lite coûte environ 30 $. Une règle porte-clés STEM est incluse avec chaque achat. Les livraisons sont attendues juste après la fin de la campagne de financement participatif en février 2025.
