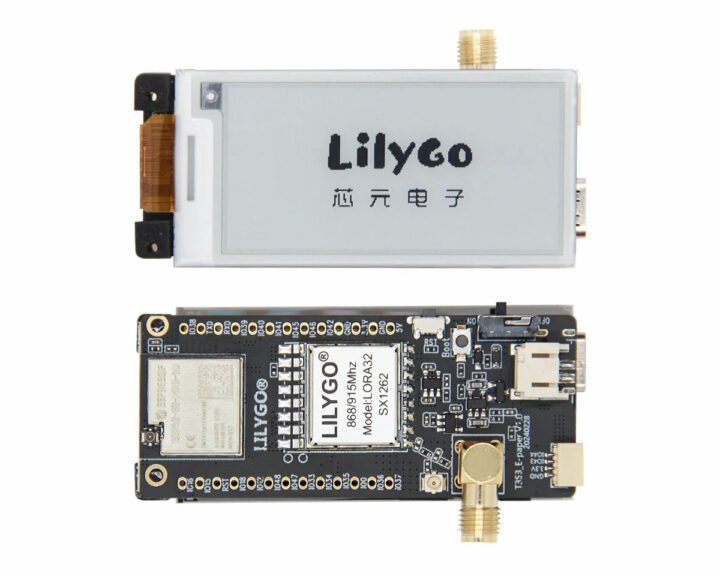

LILYGO T3S3 E-Paper est une carte de développement ESP32-S3 WiFi et Bluetooth LE avec un écran e-Paper de 2,13 pouces et un module LoRa SX1262 qui devrait la rendre adaptée à la messagerie hors réseau même sous la lumière du soleil.
LILYGO a fabriqué des cartes ESP32-S3 avec un écran e-Paper et des cartes ESP32-S3 avec un module LoRa, mais sauf erreur de ma part, la T3S3 E-Paper est la première carte de LILYGO qui combine un SoC ESP32-S3 avec un écran e-Paper et un module LoRa. Elle s’appuie sur la précédente carte LILYGO T3S3 avec un OLED de 0,96 pouce.
Spécifications du papier électronique LILYGO T3S3 :
- Module sans fil ESP32-S3-WROOM-1U
- SoC – Microcontrôleur Tensilica LX7 double cœur ESP32-S3FH4R2 jusqu’à 240 MHz avec
- Connectivité WiFi 4 2,4 GHz 802.11n et Bluetooth 5.0 LE
- Mémoire – 2 Mo PSRAM
- Stockage – Mémoire flash SPI de 4 Mo
- Connecteur d’antenne IPEX
- SoC – Microcontrôleur Tensilica LX7 double cœur ESP32-S3FH4R2 jusqu’à 240 MHz avec
- Stockage – Emplacement pour carte MicroSD
- Écran – Écran e-Paper de 2,13 pouces (DEPG0213BN) avec une résolution de 250 × 122 ; taille : 48,55 x 23,70 mm
- Sans fil
- Connectivité WiFi 4 802.11n 2,4 GHz et Bluetooth 5.0 LE (ESP32-S3)
- Module LoRa basse consommation
- Module LoRa SX1262 à 868/915 MHz
- Module LoRa SX1276 à 868/915 MHz
- Module LoRa SX1280 à 2,4 GHz
- Connecteur d’antenne IPEX1 ou SMA
- USB – 1 port USB Type-C pour l’alimentation et la programmation
- Expansion
- Connecteur Qwicc à 4 broches
- 2x embases à 13 broches (non peuplées) avec jusqu’à 21x GPIO, 2x UART, 4x ADC, SPI. Tactile, 4x sorties d’horloge, 5V, 3,3V et GND
- Divers
- Bouton ON / OFF
- Boutons de réinitialisation et de démarrage
- Source de courant
- 5 V via le port USB Type-C
- Connecteur JST à 2 broches pour batterie LiPo avec broche ADC pour la tension de la batterie, puce de chargeur de batterie TP4065B (basée sur des schémas)
- Dimensions – 67 x 29 mm
La boutique pointe vers le référentiel GitHub de la série LILYGO LoRa avec des exemples Arduino pour la communication P2P LoRa, LoRaWAN, l’affichage, les capteurs, etc. Ce référentiel pointe également vers un micrologiciel open source tiers qui pourrait éventuellement fonctionner avec la carte, notamment le système de détection de proximité de l’aviation générale SoftRF, la mesure du flux de passagers Paxcounter Wifi et BLE, et le micrologiciel de messagerie hors réseau Meshtastic qui utilise la communication LoRa entre les nœuds et le WiFi ou le Bluetooth vers votre smartphone. Je dis « pourrait » car la carte LILYGO T3S3 E-Paper n’est pas encore répertoriée dans le référentiel GitHub, donc l’affichage e-Paper pourrait ne pas être pris en charge dès la sortie de la boîte. Ce n’est probablement qu’une question de temps, ou vous pouvez consulter les croquis Arduino pour le LILYGO T5 qui s’appuie sur le même écran e-Paper de 2,13 pouces (nom de code : DEPG0213BN).

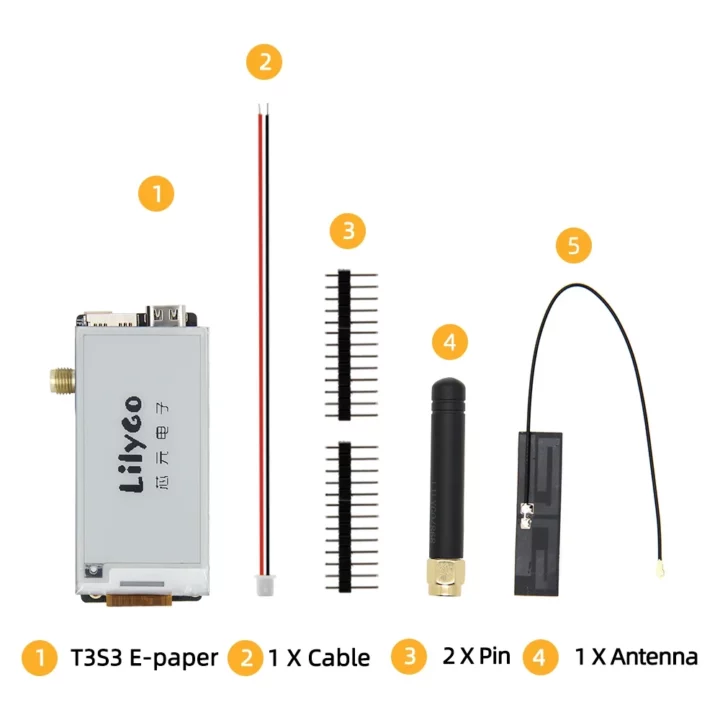

La carte T3S3 E-Paper ESP32-S3 peut être achetée sur AliExpress pour 29,98 $, frais de port compris, avec l’émetteur-récepteur RF SX1262 et les accessoires présentés ci-dessus. Les autres versions avec SX1276 ou SX1280 ne sont pas encore disponibles, y compris dans la boutique Amazon de la société et dans sa propre boutique où je ne trouve que les variantes T3S3/T3-S3 avec un écran OLED.
