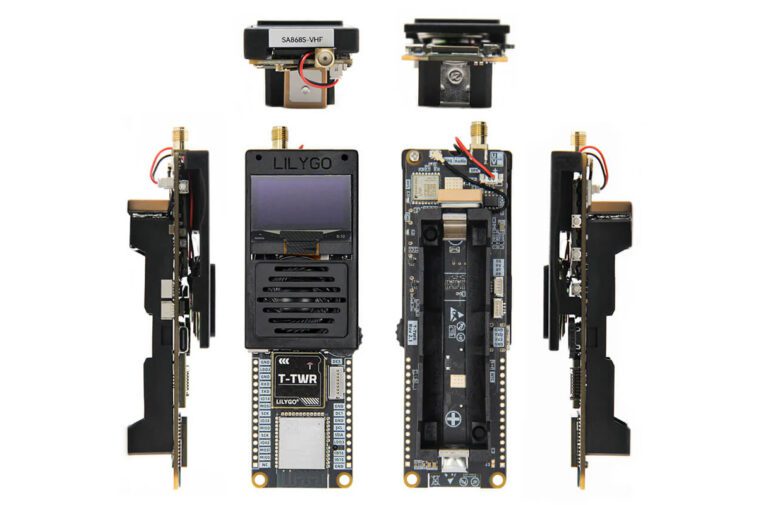

LILYGO T-TWR REV2.1 est une carte talkie-walkie ESP32 avec écran, GNSS et module SA868

LILYGO a récemment présenté une version mise à jour de sa carte de développement de talkie-walkie T-TWR ESP32, la T-TWR REV2.1. Cette nouvelle carte est non seulement dotée du Wi-Fi et du Bluetooth, mais également d’un module GPS pour des fonctionnalités supplémentaires. De plus, elle dispose d’un nouveau circuit d’adaptation frontal RF qui peut être configuré pour fonctionner avec les fréquences VHF et UHF. La carte est très polyvalente et peut être programmée avec Arduino IDE pour diverses applications.

La principale différence entre l’ancien T-TWR et le nouveau T-TWR REV2.1 est que le nouveau module dispose d’une meilleure gestion de l’alimentation avec le chargeur PWM à cellule unique Li-batterie AXP2102, ce qui lui permet d’utiliser l’USB, une batterie 21700 ou une batterie 18650, tandis que le T-TWR d’origine ne prend en charge que l’USB et une batterie 18650. La nouvelle version comprend également un module GNSS ainsi qu’une matrice de commutation de microphone et une matrice de commutation de haut-parleur pour une meilleure qualité sonore. De plus, le REV2.1 a le bouton Push-To-Talk déplacé vers le côté gauche et un voyant d’état plus visible.

Spécifications du talkie-walkie ESP32 LILYGO T-TWR REV2.1

• Module sans fil – Module Espressif ESP32-S3-WR0OM-1-N16R8 avec microprocesseur ESP32-S3 dual-core LX7 jusqu’à 240 MHz avec extension Vector pour l’apprentissage automatique, 16 Mo de flash, 8 Mo de PSRAM, WiFi 4 et Bluetooth 5 LE/Mesh
• Écran – OLED 1,3 pouces avec une résolution de 128 × 64 basée sur le pilote d’affichage I2C SH1106
• Mise en réseau
  • Module talkie-walkie SA868 basé sur la puce RDA1846S
    • Bande passante : 12,5 kHz/25 kHz
    • Sensibilité : -124 dBm
    • Prend en charge le mode 1,6 W ou 1,8 W. Ce dernier n’est pas recommandé en raison de la température élevée lorsqu’il est activé
    • Trois types :
      • UHF à 400-480 MHz
      • VHF à 134-174 MHz
      • « 350 » à 320-400 MHz
    • Connecteur d’antenne SMA pour antenne UHF/350 ou antenne VHF
  • Module GNSS L76K
    • Moteur multi-GNSS pour GPS, GLONASS, Galileo, BDS et QZSS
    • 99 acquisitions/33 canaux de suivi et 210 canaux PRN
    • haute sensibilité, -165 dBm @ Suivi, -148 dBm @ Acquisition
• Stockage – Emplacement pour carte MicroSD
• Audio
  • Matrice de commutation de microphone
  • Matrice de commutation des haut-parleurs
• USB – Port USB Type-C pour l’alimentation/le chargement et la programmation
• Extension – 2 embases à 13 broches avec jusqu’à 16 GPIO, 10 ADC, 2 UART, 1 SPI, interface tactile, 5 V (VBUS), 3,3 V et GND
• Divers
  • Bouton de démarrage, de réinitialisation et utilisateur (IO3)
  • Interrupteur de batterie
  • Encodeur et commutateur à trois voies
  • En-tête de programme externe connecté à TX et RX
  • 1x LED RVB WS2812C
• Alimentation électrique
  • 5V via le port USB
  • Support de batterie 21700 ou 18650 avec CI de charge AXP2101.
• Dimensions – 126x 39x 29mm (avec connecteur SMA)

En termes simples, certaines fonctionnalités notables incluent le bouton Push-To-Talk sur le côté gauche (similaire à un talkie-walkie classique) et le voyant d’état en haut à droite pour une meilleure visibilité. Le circuit d’adaptation RF et l’alimentation par batterie du module RF améliorent également la qualité du signal et réduisent le bruit. En termes de programmation, la société mentionne que la carte peut être programmée via PlatformIO et Arduino IDE, avec des exemples, de la documentation, des fichiers 3D, des images, des schémas et plus encore disponibles sur le référentiel GitHub de LILYGO.

Le talkie-walkie LILYGO T-TWR REV2.1 ESP32 est disponible en versions VHF et UHF. Vous pouvez le trouver sur Aliexpress, où le module VHF est vendu au prix de 58,98 $ et le module UHF à 57,98 $. Chaque kit contient la carte T-TWR REV2.1, ainsi qu’une antenne en bande V (134-174 MHz) ou en bande U (400-480 MHz) selon la variante, un câble Dupont à 4 broches et des accessoires supplémentaires nécessaires au développement.
