LILYGO T-QTC6 – Un contrôleur IoT ESP32-C6 avec un écran LCD tactile de 0,85 pouce

LILYGO T-QTC6 est un joli petit contrôleur IoT basé sur un microcontrôleur sans fil ESP32-C6 WiFi 6, Bluetooth 5.4 LE et 802.15.4 et un écran LCD couleur tactile de 0,85 pouce qui peut être alimenté via USB-C ou une batterie LiPo avec la carte prenant également en charge la charge.

L’appareil, parfois appelé « T-QT C6 » (avec un espace), est également équipé d’un connecteur femelle à 8 broches avec cinq GPIO et d’un connecteur Qwiic pour les modules UART. Il s’agit d’un autre ajout à la famille T-QT avec des microcontrôleurs sans fil ESP32 et un petit écran de 0,85 pouce comme le T-QT Pro ou le T-QT V1.1. Mais notez qu’il s’agit de cartes de développement, tandis que le T-QTC6 ressemble davantage à un appareil complet.

Spécifications LILYGO T-QTC6 :

• Module sans fil – Espressif Systems ESP32-C6-MINI-1U
  • SoC – ESP32-C6-FH4 Microprocesseur RISC-V 32 bits jusqu’à 160 MHz avec 320 Ko de ROM, 512 Ko de SRAM HP, 16 Ko de SRAM LP, 4 Mo de flash
  • Mémoire – 4 Mo PSRAM (à confirmer)
  • Sans fil
    • WiFi 6 2,4 GHz avec prise en charge du temps de réveil cible (TWT)
    • Bluetooth 5.4 LE et Mesh
    • Radio 802.15.4 avec Zigbee, Thread et Matter
  • Connecteur d’antenne IPEX
• Affichage – Écran TFT de 0,85 pouce avec résolution 128 × 128 via le pilote SPI GC9107 ; écran tactile capacitif via la puce I2C CST816T
• USB – 1 port USB-C pour l’alimentation et la programmation
• Expansion
  • Connecteur femelle 8 broches avec 5x GPIO, 5V. 3.3V, GND
  • Connecteur UART Qwiic à 4 broches (3,3 V)
• Divers
  • Interrupteur marche/arrêt
  • Boutons de réinitialisation et de démarrage
  • Lumière de respiration (LED connectée à IO09)
  • Version 1.2 – Capteur de mouvement 6 axes LSM6DSLTR (pas encore vendu)
• Gestion de l’alimentation
  • 5 V/500 mA via le port USB-C
  • Version 1.0-1.1 – ETA4662 I2C PMIC (vendu sur Aliexpress)
  • Version 1.2 – SGM41562 I2C PMIC (pas encore vendu)
  • Détection du niveau de batterie via la broche ADC
  • Consommation – Jusqu’à 100 uA en mode veille prolongée
• Dimensions – 29 x 24 x 15 mm ; filetage de montage M1,4 (à confirmer)

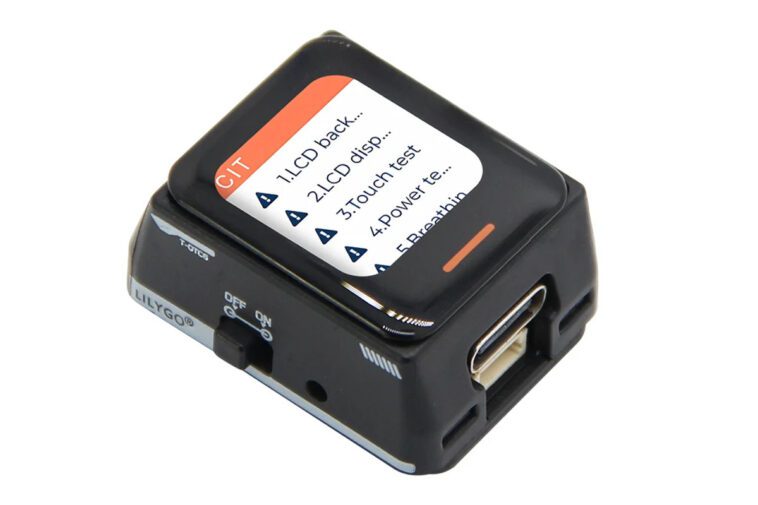

LILYGO fournit un support pour Arduino/PlatformIO avec plusieurs croquis Arduino, y compris le programme de test d’usine illustré sur la photo ci-dessus, qui s’appuie sur les bibliothèques graphiques Arduino GFX et LVGL. Vous les trouverez avec les schémas PDF, les fichiers du micrologiciel et les outils sur GitHub.

Le contrôleur IoT LILYGO T-QTC6 ESP32-C6 est vendu 24,98 $ sur AliExpress avec livraison gratuite, un câble d’alimentation à 2 fils pour une batterie et un connecteur mâle à 8 broches, et vous le trouverez également sur Amazon pour 25 $. Je comprends qu’il s’agit de la version V1.1, car le modèle V1.2 avec un IMU à 6 axes et un PMIC différent n’est pas encore en vente.
