LILYGO T-Panel – Un écran HMI de 4 pouces et une passerelle WiFi, BLE et 802.15.4 basée sur ESP32-S3 et ESP32-H2

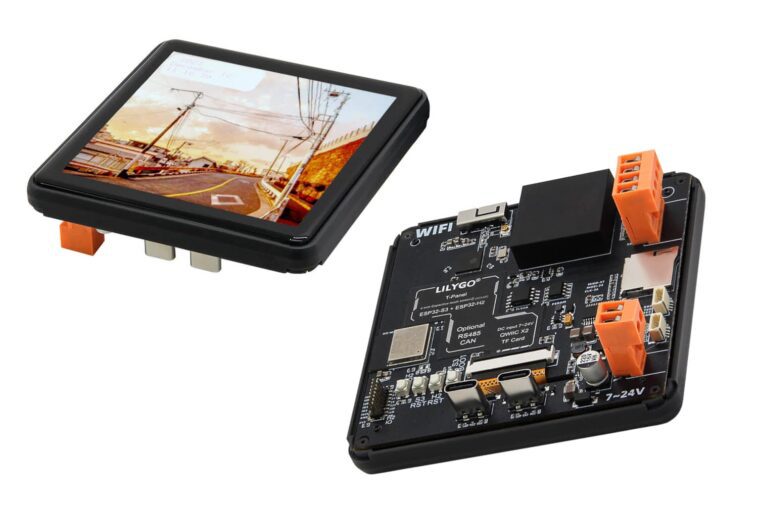

LILYGO T-Panel est à la fois un écran IHM de 4 pouces et une passerelle IoT basée sur un microcontrôleur ESP32-S3 WiFi 4 et Bluetooth LE 5 et un module ESP32-H2 avec Bluetooth LE 5 et une radio 802.15.4 pour Zigbee, Thread et Matter. connectivité.

L’année dernière, Espressif a présenté la carte de routeur ESP-Thread Board/passerelle Zigbee avec ESP32-S3 et ESP32-H2 pour montrer comment les deux puces pouvaient être combinées pour créer des passerelles IoT. Mais je ne pense pas avoir vu une entreprise concevoir un produit basé à la fois sur ESP32-S3 et ESP32-H2 jusqu’à ce que je voie le T-Panel qui comprend également une interface RS485 et des connecteurs d’extension Qwiic pour faire bonne mesure.

Spécifications du panneau en T :

• Puces/modules sans fil
  • SoC sans fil – Microcontrôleur Tensilica LX7 double cœur ESP32-S3R8 à 240 MHz
    • Connectivité WiFi 4 802.11n 2,4 GHz et Bluetooth 5.0 LE
    • Mémoire – 8 Mo de PSRAM
  • Module sans fil – module ESP32-H2-MINI-1
    • MCU – Espressif Systems ESP32-H2 Microcontrôleur RISC-V 32 bits jusqu’à 96 MHz avec 320 Ko de SRAM, 128 Ko de ROM, 4 Ko de mémoire LP, radios Bluetooth 5.2 LE/Mesh et 802.15.4 (Zigbee/Thread/Matter) .
    • Stockage – 4 Mo de stockage flash
    • Antenne PCB
    • Dimensions – 13,2 x 16,6 x 2,4 mm
• Stockage
  • Stockage – Flash SPI de 16 Mo (W25Q128) connecté au MCU ESP32-S3
  • Emplacement pour carte MicroSD
• Écran – LCD IPS de 4 pouces avec une résolution de 480 × 480 utilisant le contrôleur ST7701S SPI+RGB ; L’écran semble également prendre en charge le toucher via I2C lorsque l’on regarde les schémas du T-Panel (et la sérigraphie sur le PCB), mais ce n’est pas une fonctionnalité mise en avant par l’entreprise…
• USB – 2x ports USB Type-C (un pour ESP32-S3, l’autre pour ESP32-H2) pour la programmation
• Série – bornier à 4 broches connecté au module émetteur-récepteur RS485 / CAN Bus (en option)
• Expansion
  • 2x connecteurs Qwiic (I2C et UART)
  • Connecteur GPIO 16 broches pour ESP32-H2
  • Puce d’extension GPIO XL9535 pour des E/S supplémentaires sur ESP32-S3 et ESP32-H2
• Divers
  • Antenne 3D pour ESP32-S3 WiSoC
  • 4x boutons : démarrage et réinitialisation connectés à ESP32-S3 ; Démarrage et réinitialisation connectés à ESP32-H2
• Alimentation – 7 V à 24 V via bornier à 2 broches
• Dimensions – 89 x 89 x 28,5 mm

Les spécifications mentionnent « Arduino, PlatformIO-IDE et Micropython » sont pris en charge, mais ce n’est qu’un copier/coller, le référentiel GitHub actuel ne fournit que des instructions de base pour PlatformIO et l’IDE Arduino et explique en outre que « ESP32-H2 ne peut être programmé à l’aide de l’IDE ​​Arduino ».

Les ressources disponibles incluent les fichiers du micrologiciel pour ESP32-S3 et ESP32-H2, des exemples de code pour les principales fonctionnalités matérielles (affichage avec Arduino_GFX et LVGL, RS485, carte SD, WiFi, etc.) et les schémas PDF. Comme les autres matériels LILYGO, le T-Panel n’est absolument pas une solution plug-and-play et doit être considéré comme une « solution de firmware à apporter soi-même », soit du code Arduino, soit un firmware basé sur le SDK ESP Thread Border Router d’Espressif pour exemple.

Le T-Panel de LILIGO peut être acheté équipé d’un émetteur-récepteur RS485 sur Aliexpress pour 58,98 $, frais de port compris.
