LILYGO T-Halow est une carte ESP32-S3 avec WiFi longue portée HaLoW, prise en charge de la caméra OV2640/OV5640

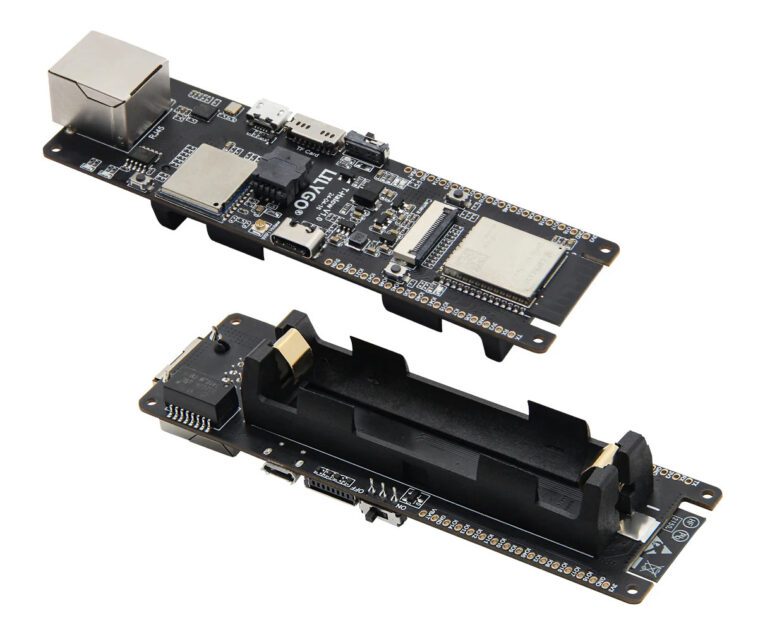

LILYGO T-Halow est une carte ESP32-S3 équipée d’un module WiFi HaLow avec une portée allant jusqu’à 1,2 km, d’un connecteur compatible avec les modules de caméra OV2640 et OV5640, et d’un support de batterie 18650 pour l’alimentation, ainsi que de plusieurs GPIO pour l’extension.

Nous avons écrit pour la première fois sur la norme WiFi longue portée à faible consommation 802.11ah fonctionnant à 900 MHz en 2014, mais son adoption a été lente et nous avons vu quelques puces 802.11ah (WiFi HaLow) de Newracom et Morse Micro au fil des ans, ainsi que des adaptateurs USB, un Raspberry Pi HAT, une mini carte PCIe, des passerelles et quelques cartes de développement. Tous ces éléments reposent sur un hôte Linux, mais le LILYGO T-Halow dispose d’un module TX-AH WiFI HaLow de Taixin Semiconductor qui est contrôlé par des commandes AT via un ESP32-S3 ou un port micro USB.

Spécifications LILYGO T-Halow :

• Modules sans fil
  • Module sans fil ESP32-S3-WROOM-1
    • SoC – Microcontrôleur Tensilica LX7 double cœur ESP32-S3 jusqu’à 240 MHz avec
      • Connectivité WiFi 4 2,4 GHz 802.11n et Bluetooth 5.0 LE
      • Mémoire – 8 Mo PSRAM
      • Stockage – 16 Mo de mémoire flash SPI
    • Antenne PCB
  • Module TX-AH de TaiXin Semiconductor
    • Conforme à la norme 802.11ah HaLow
    • Bandes de fréquence
      • 859-894 MHz (875 M Saw) OU
      • 902-928 MHz (scie sauteuse 915M)
    • Largeur de canal – 1/2/4/8 MHz
    • Débit – 150 Kbps à 32,5 Mbps
    • Portée – Jusqu’à 1,2 km de portée (ligne de visée)
    • Connecteur d’antenne IPEX
• Stockage
  • Emplacement pour carte MicroSD
  • Flash NOR amovible pour le micrologiciel TX-AH/Ethernet
• Connecteur I/F – Caméra FPC compatible avec les modules de caméra 2M OV2640 ou 5M OV5640
• Connectivité
  • Port Ethernet RJ45
  • Wi-Fi 4 2,4 GHz (802.11b/g/n)
  • Bluetooth 5.x
  • WiFi HaLow
• USB
  • Port micro USB pour commandes AT
  • Port USB-C pour charger et programmer le module ESP32-S3
• Extension – 2x embases 16 broches avec jusqu’à 24x GPIO, 2x UART, interfaces tactiles, 8x ADC, 5V, 3,3V, VBAT, GND
• Divers – Interrupteur marche/arrêt
• Source de courant
  • 5 V via le port USB-C pour le chargement
  • Support de batterie 18650 ; broche ADC pour la surveillance du niveau de batterie
• Dimensions – 113 x 33 x 29 (H) mm

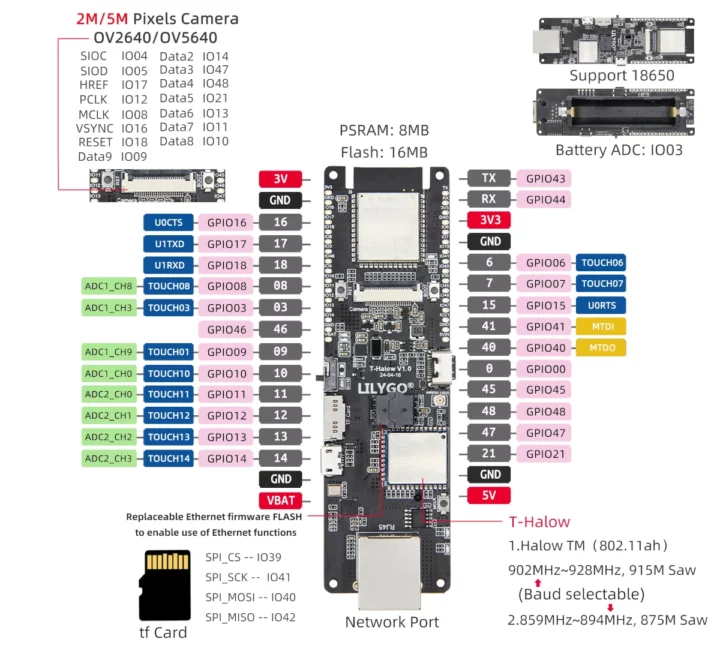

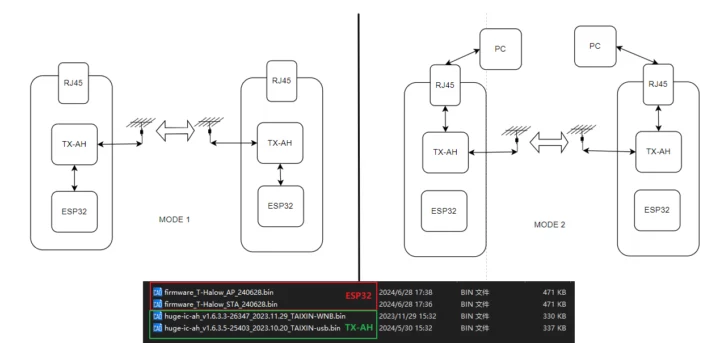

Deux modes de fonctionnement sont disponibles pour le T-Halow :

• MODE1 – Envoyer la commande de contrôle AT à TX-AH via ESP32
  • TX-AH : micrologiciel huge-ic-ah_v1.6.3.5-25403_2023.10.20_TAIXIN-usb.bin
  • ESP32 avec micrologiciel AP ou STA
• MODE2 – Envoyer le contrôle de commande AT via micro USB (Le schéma ci-dessous montre le PC connecté via RJ45 à la place…)
  • TX-AH : micrologiciel huge-ic-ah_v1.6.3.3-26347_2023.11.29_TAIXIN-WNB.bin
  • ESP32 : aucun firmware n’est requis

La mise à jour du firmware TX-AH sur le flash SPI NOR nécessite un programmateur SFLY SP10B avec un adaptateur SOP8 et le logiciel FlyPRO II disponible uniquement pour Windows 32 bits/64 bits. Une fois le firmware programmé, vous devrez remettre le flash Winbond SPI en place comme indiqué sur la photo ci-dessous.

Les instructions complètes, les fichiers du firmware, les schémas, les exemples de code Arduino pour un serveur de caméra, la carte microSD, le mode AP et STA et les tests en usine sont tous disponibles sur GitHub. Bien que le WiFi HaLow ait été introduit à l’origine comme une autre norme LPWAN, il est principalement bénéfique pour les solutions à débit binaire plus élevé telles que les caméras connectées, et le T-HaLow semble être une plate-forme intéressante et flexible à cet effet, bien que difficile à utiliser d’après la documentation…

LILYGO vend la carte T-Halow ESP32-S3 pour 37,98 $ sur AliExpress, et vous devrez sélectionner les variantes 859-894 MHz ou 902-928 MHz en fonction de vos réglementations locales. Cela devrait être comme LoRa avec ~ 875 MHz pour l’Europe et l’Inde, et ~ 915 MHz pour les États-Unis, l’Asie du Sud-Est, la Corée, etc… La carte est également répertoriée sur Amazon, mais actuellement en rupture de stock.
