LILYGO T-ETH-Lite – Une carte ESP32-S3 avec Ethernet, prise en charge PoE en option

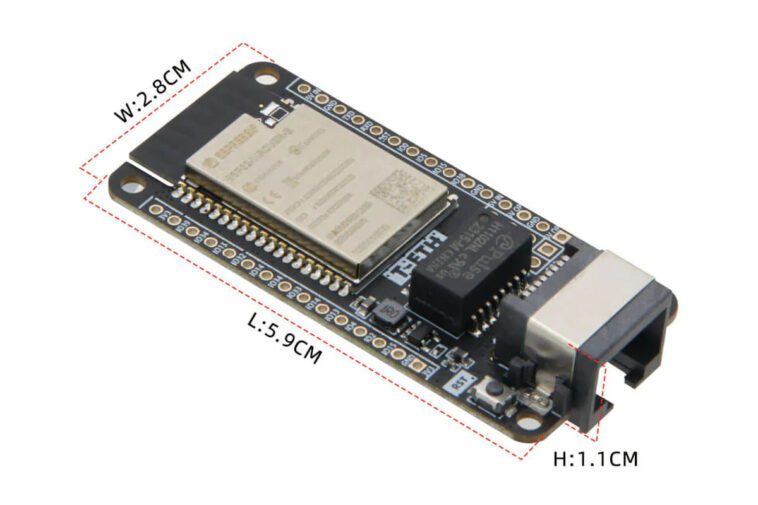

LILYGO T-ETH-Lite ESP32-S3 est une nouvelle carte de développement WiFi et Bluetooth ESP32-S3 avec un connecteur Ethernet RJ45 discret utilisant un contrôleur Ethernet WIZnet W5500, prenant en charge PoE avec un blindage supplémentaire, et également équipée d’une prise pour carte microSD et E/S d’extension.

Les cartes de développement basées sur ESP32 avec Ethernet existent depuis des années, y compris le « TTGO T-Lite W5500 » de LILYGO, mais jusqu’à présent, nous n’en avons pas beaucoup basées sur le microcontrôleur ESP32-S3 plus récent, à l’exception de la carte ESPi de SB Components que nous couvert en avril dernier. Mais LILYGO T-ETH-Lite ESP32-S3 ajoute une autre carte économique avec Ethernet.

Spécifications LILYGO T-ETH-Lite ESP32-S3 :

• Module sans fil ESP32-S3-WROOM-1
  • MCU – Microprocesseur LX7 double cœur ESP32-S3 jusqu’à 240 MHz avec extension Vector pour l’apprentissage automatique
  • Mémoire – 8 Mo de PSRAM
  • Stockage – Flash SPI de 16 Mo
  • Connectivité – WiFi 4 et Bluetooth 5 avec LE/Mesh
  • Antenne PCB
• Stockage – Emplacement pour carte MicroSD
• Connectivité
  • 802.11 b/g/n WiFi 4 jusqu’à 150 Mbps et Bluetooth 5 via SoC ESP32-S3
  • Ethernet 10/100M via carte Ethernet SPI basée sur WIZnet W5500, PoE en option
• E/S – 2 connecteurs à 15 broches avec jusqu’à 23 GPIO, 2 UART, 14 ADC, interface tactile, réinitialisation, 5 V, 3,3 V, GND
• Divers
  • Bouton de démarrage et de réinitialisation
  • LED d’alimentation, de liaison et d’action
• Source de courant
  • 5 V via la broche « 5V-IN »
  • 36 à 57 V via un blindage PoE en option
• Dimensions – 59 x 28 x 11 mm

LILYGO propose une gamme d’échantillons Arduino pour ses cartes T-ETH basées sur ESP32/ESP32-S3, tels qu’un serveur Web, des mises à jour du micrologiciel OTA sur Ethernet, un serveur MQTT, un code SPI et One-wire, etc. Il existe également un exemple de code pour un module de caméra conçu pour la carte T-ETH Lite ESP32-S3, mais je ne parviens pas à trouver ce module de caméra pour le moment. Vous trouverez les exemples de code, le micrologiciel et les schémas sur GitHub. Si vous rencontrez des problèmes lors de l’utilisation du forum, vous pouvez demander de l’aide sur le forum communautaire.

LILYGO vend la carte T-ETH-Lite ESP32-S3 sur Aliexpress pour 13,98 $ et un kit avec le bouclier PoE pour 25,98 $. Les deux sont disponibles via le même lien avec la précédente carte basée sur ESP32 et le kit PoE. Le module caméra arrivera probablement dans les prochaines semaines.
