Lilygo T-Echo Lite – Une carte d’affichage en papier électronique de 1,22 pouce avec NRF52840 SOC, Lora Transmetteur, GPS

LILYGO T-Echo Lite with nRF52840, e-paper display, LoRa (Meshtastic), and GPS

Lilygo T-Echo Lite est une petite carte nordique semi-NRF52840 avec un écran en papier électronique de 1,22 pouce, un émetteur-récepteur SEMTECH SX1262 LORA et un module GPS L76K, qui convient particulièrement au firmware de messagerie off-grind Meshtastic. Il semble que cela pourrait même servir de base pour une montre meshtastique.

Le T-Echo Lite est une version légère de l’écho T antérieur qui est expédié avec un écran en papier électronique de 1,54 pouce plus grand. Trois versions Lite sont disponibles:

  • T-Echo Lite Core – Module Castellated avec gestion NRF52840, LORA, puissance et batterie
  • T-Echo Lite Base – Une carte de rupture pour le module de base avec des connecteurs de batterie et de panneau solaire, un connecteur QWIIC, un port USB, une interface pour un affichage en papier électronique de 1,22 pouce et un en-tête d’extension GPS en option
  • Unité principale T-Echo Lite – Solution complète construite autour de la version de base, un écran en papier électronique de 1,22 pouce et une enceinte acrylique. Le module GPS L76K est toujours une option.

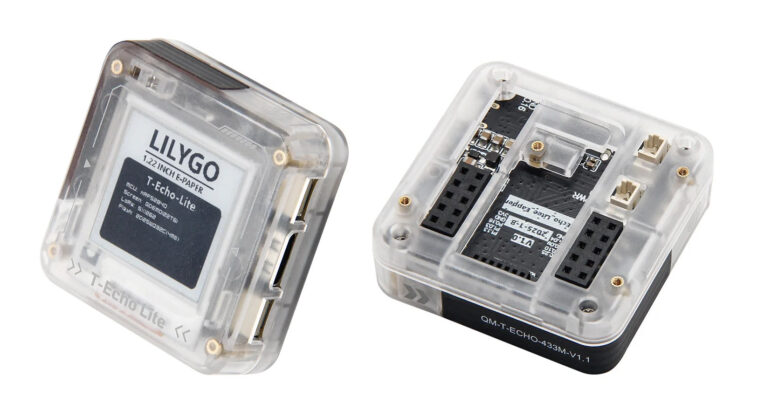

Lilygo T-Echo Lite avec NRF52840, affichage en papier électronique, LORA (Meshtastic) et GPS

T-Echo Lite Spécifications:

  • Module de noyau Lilygo T-Echo Lite
    • Soc – Semi-conducteur nordique NRF52840
      • CPU – Microcontrôleur Cortex-M4F ARM 32 bits à 64 MHz
      • MemoryStorage – 1 Mo de flash, 256 Ko RAM
      • Wireless – Bluetooth 5, Thread, Ant, Bluetooth Mesh, 802.15.4 (Zigbee), 2,4 GHz propriétaire
    • LORA Transmetteur – Semtech SX1262 avec support de couverture globale: 433 MHz, 868 MHz, 915 MHz, 923 MHz
    • Circuits de gestion de l’alimentation
  • Affichage – Affichage SPI EPI de 1,22 pouce avec 192 x 176 Resoltion (GDEM0122T61)
  • GNSS – Module L76K en option avec prise en charge de GPS, GLONASS, BEIDOU, QZSSS
  • Port USB – 1x USB Type-C pour l’alimentation et la programmation
  • Expansion
    • En-têtes GPIO féminins à 10 broches
    • 2x connecteurs QWIIC
  • Capteur – IMU à 9 axes (ICM20948)
  • Misc – réinitialisation et boutons utilisateur
  • Alimentation électrique
    • 5V via le port USB-C
    • Connecteur de panneau solaire pour l’entrée de 4,5 à 6 V
    • Connecteur de batterie via une batterie Li-ion 3,7 V
    • Consommation d’énergie du sommeil profond – aussi faible que 2μA à 10μA
  • Dimensions – 41 x 41 x 14,5 mm
  • Poids – TBD
T-Echo Lite E-Paper Breakout et Core Module
T-Echo Lite Base Breakout Board avec un module de noyau T-Echo Lite
Module GPS Lilygo L76K
Avec le module GPS L76K en option

Alors que de nombreuses personnes exécuteront le firmware de Meshtastic sur le tableau, Lilygo fournit des échantillons Arduino pour BLE, Lora, E-Paper, GPS et la plupart des fonctionnalités, ainsi qu’un croquis de test d’usine. Ils peuvent être trouvés sur GitHub avec le firmware, les schémas PDF et les instructions de base pour commencer.

Lilygo vend quatre versions du T-Echo Lite sur AliExpress pour 16,18 $ à 40,98 $, selon que vous n’avez besoin que du module de base, du module de base ou de l’unité principale avec ou sans GPS. Malheureusement, les principales options d’unité sont toutes en rupture de stock. Une autre option serait le magasin Amazon de l’entreprise, mais seul le T-Echo y est vendu, et non le T-Echo Lite.

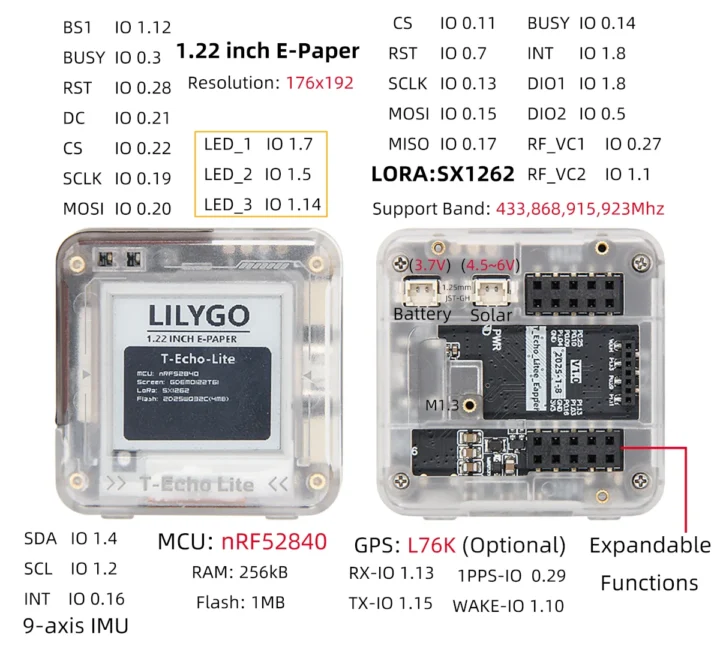

Tiagramme de brochage en écho
Diagramme d’épingle
