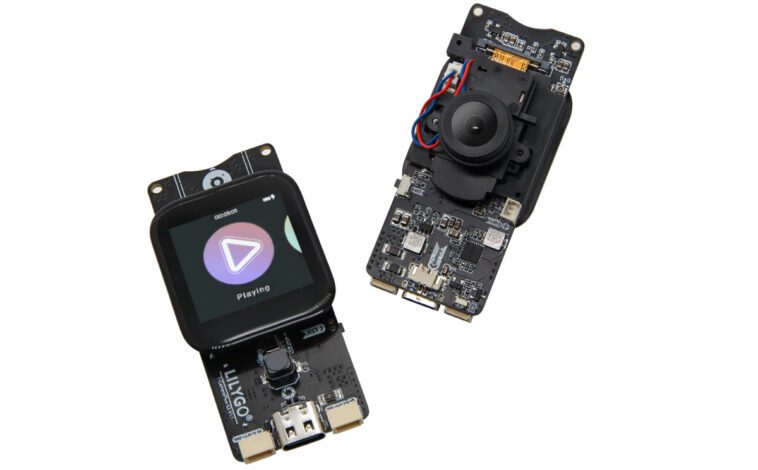

La LILYGO T-Camera-Plus-S3 est une carte de développement ESP32-S3 conçue pour construire des appareils domestiques intelligents, des systèmes de surveillance et d’autres projets connectés. La carte dispose d’un écran LCD TFT de 1,3 pouces et de la possibilité de choisir parmi les modules de caméra OV2640 ou OV5640.
La T-Camera-Plus-S3 peut être considérée comme une mise à niveau de la T-Camera S3, introduite en 2022. Les fonctionnalités améliorées incluent un écran LCD TFT SPI de 1,3 pouces (240 × 240), un microphone avec codec MAX98357A et un haut-parleur externe. prise en charge, prise en charge d’une carte micro SD, d’un connecteur de batterie et de nombreuses autres fonctionnalités.
Auparavant, nous avons écrit de nombreux types différents de cartes basées sur ESP32-S3, comme la carte Waveshare ESP32-S3-Matrix, la carte ESP32-S3-Tiny et Unexpected Maker NANOS3, n’hésitez pas à les consulter si vous recherchez des cartes ESP32 uniques.
Spécification LILYGO T-Camera-Plus-S3
- Module sans fil ESP32-S3-WROOM-1
- SoC – Microcontrôleur Tensilica LX7 double cœur ESP32-S3R8 à 240 MHz (Remarque : ce SKU n’est pas répertorié dans la fiche technique officielle ESP32-S3) avec
- Connectivité WiFI 4 802.11n 2,4 GHz et Bluetooth 5.0 LE
- Mémoire – 8 Mo de PSRAM
- Stockage – Flash SPI de 16 Mo
- SoC – Microcontrôleur Tensilica LX7 double cœur ESP32-S3R8 à 240 MHz (Remarque : ce SKU n’est pas répertorié dans la fiche technique officielle ESP32-S3) avec
- Stockage – Prise pour carte MicroSD
- Caméra – Caméra OV2640 2MP (OV5640 5MP en option) avec IR-Cut pour des performances améliorées en basse lumière
- Afficher
- Écran TFT 1,3″ 240 x 240 fp-133h0M1d avec puce pilote ST7789V contrôlée via SPI
- Tactile – Puce CST816S contrôlée via I2C
- Haut-parleur – Pilote de haut-parleurs 3,2 W 14 × 7,1 × 3,9 cm FS2011NB0807x via I2S avec puce de pilote MAX98357A
- Microphone – Microphone standard piloté via la puce du pilote MSM261S4030H0R
- USB – 1x port USB Type-C pour l’alimentation et la programmation
- Extension – 2x connecteurs QWIIC
- Divers – Bouton de démarrage (sous la caméra), boutons d’alimentation et de réinitialisation
- Source de courant
- 5 V via le port USB Type-C
- Connecteur JST-GH 2 broches 1,25 mm pour batterie
- Dimensions
- Carte seule : 69 x 28 x 18,5 mm (dôme PIR inclus)
- Coque : 75 x 35 x 12 mm
La carte comporte deux connecteurs Qwiic et plusieurs broches GPIO exposées sur la carte pour prendre en charge des protocoles tels que I2C, SPI et les connexions série.
En termes de logiciel et de programmation, la carte prend en charge la programmation avec l’IDE Arduino, le code VS et la plateforme IO. Habituellement, la société fournit des liens vers des ressources, mais cette fois, c’était un peu difficile à trouver. En cherchant, j’ai trouvé un référentiel GitHub avec des exemples de caméra, de musique SD, d’écran tactile, etc.
La LILYGO T-Camera-Plus-S3 est disponible à l’achat dans la boutique officielle AliExpress de LILYGO au prix de 37,98 $, frais de port compris. La société a également publié une vidéo de démonstration en direct sur son compte X.
