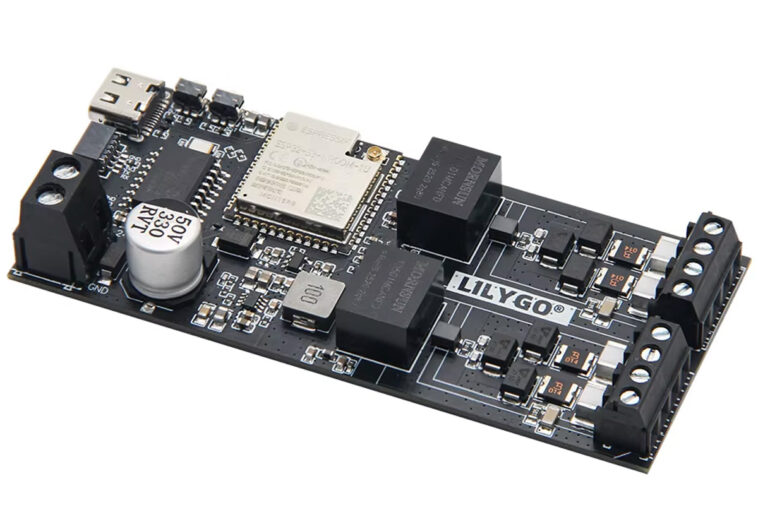

LILYGO T-2CAN : carte ESP32-S3 avec double interface CAN pour diagnostics et IoT

Selon cnx-software, la carte LILYGO T-2CAN représente une avancée par rapport au modèle précédent TTGO T-CAN485, en intégrant un microcontrôleur ESP32-S3 plus performant. Ce dispositif présente deux interfaces isolées de bus CAN, renforçant ainsi ses capacités pour des applications variées, allant du diagnostic automobile à la surveillance industrielle et à la connexion au cloud via CAN.

ESP32-S3 à 240 MHz avec 16 Mo de Flash : une puissance au service de l’industrie

La LILYGO T-2CAN est dotée d’un microcontrôleur ESP32-S3, fonctionnant à une fréquence maximale de 240 MHz. Cette carte propose une mémoire de 8 Mo de PSRAM ainsi qu’un stockage de 16 Mo de Flash SPI. À cela s’ajoute un connecteur d’antenne IPEX, offrant une connectivité sans fil à travers des normes telles que WiFi 4 (802.11n) à 2,4 GHz et Bluetooth 5.0 LE. Ce puissant SoC permet une large gamme d’applications IoT.

Deux contrôleurs CAN avec un débit de 1 Mb/s : vers une communication efficace

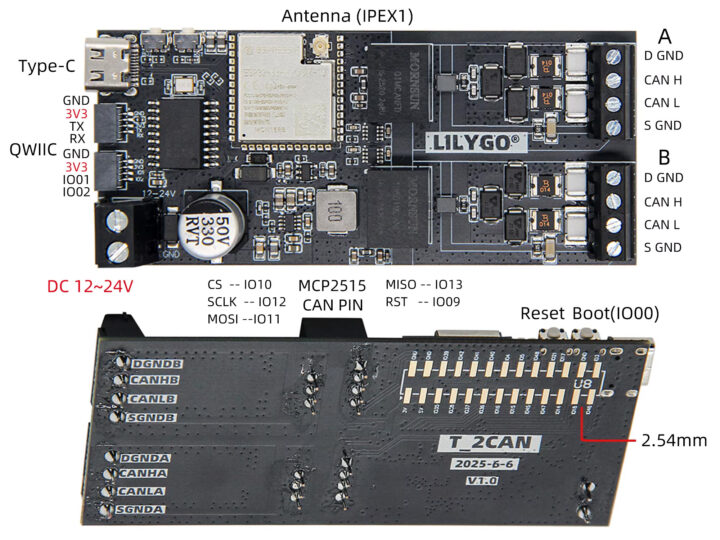

La LILYGO T-2CAN intègre deux contrôleurs CAN MCP2515, capables de gérer des communications utilisant le protocole CAN V2.0B à un débit pouvant atteindre 1 Mb/s. Les utilisateurs peuvent profiter d’une connectivité fiable grâce à son émetteur-récepteur isolé, qui prend en charge une puissance d’entrée de 12V à 24V via une borne à vis. La carte offre également une flexibilité d’extension avec un en-tête GPIO de 26 broches pour accéder à plusieurs interfaces comme UART, SPI et I2C, sans oublier les 2 ports Qwiic pour des connexions supplémentaires.

Le T-2CAN peut être facilement programmé à l’aide des environnements de développement Arduino IDE et PlatformIO. En utilisant la bibliothèque Arduino-MCP2515, les développeurs peuvent tirer parti d’exemples de code disponibles sur GitHub, facilitant ainsi leur démarrage. Les paramètres nécessaires pour la configuration USB CDC et PSRAM sont préétablis pour une mise en œuvre rapide dans PlatformIO.

Proposé à un prix de 32,98 $ sur AliExpress, le LILYGO T-2CAN est l’une des cartes ESP32-S3 compatibles avec RS485 et CAN Bus. D’autres options se trouvent sur le marché, telles que le contrôleur industriel EdgeBox-RPi4, le DFRobot Edge101 ainsi que le modèle MY-EVC700S-V2 de MYiR Tech. Certains de ces concurrents, dont les références les plus récentes, apportent également des fonctionnalités avancées telles que la connectivité cellulaire 4G/5G et LoRa.
