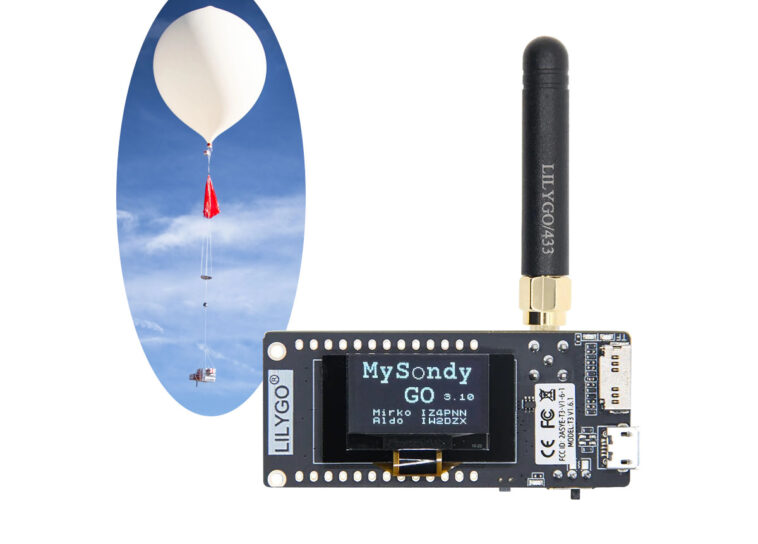

Lilygo mysondy go lora32 suit les radiosondes (ballons météo) avec un module Lora de 433 MHz

« Lilygo mysondy go lora32 » est une petite planche ESP32-PICO-D4 avec un module LORA 433 MHz et un OLED de 0,96 pouce conçu pour suivre les radiosondes (RS41), qui sont des unités attachées aux ballons météorologiques utilisés pour collecter des données météorologiques comme la température, l’humidité et la pression atmosphérique.

Il semble que ce soit une ancienne carte TTGO T3 avec un module LORA32 de 433 MHz de la société préchargée avec le micrologiciel MySondo qui permet aux amateurs de la radio amateur et des communautés de passionnés de temps de suivre les ballons météorologiques et potentiellement les récupérer.

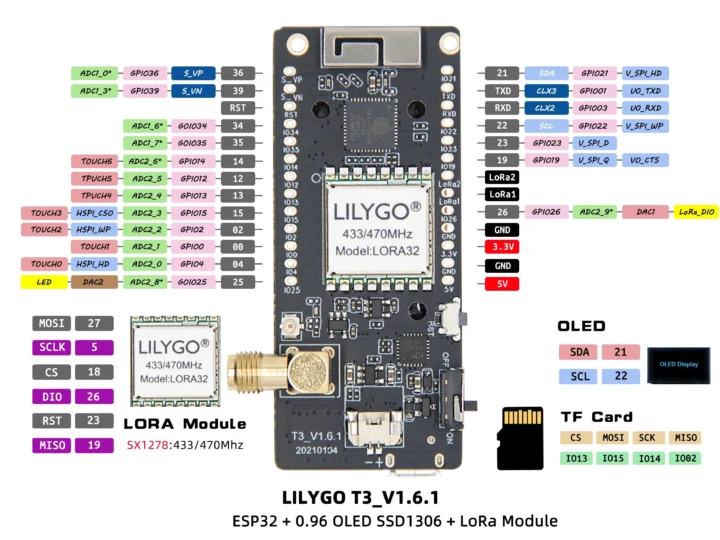

Lilygo MySondy Go Lora32 Spécifications:

• SIP – Systèmes ESPRESSIF SYSTÈME ESP32-PICO-D4 avec un processeur ESP32 Dual-Core Xtensa @ 240 MHz, 2,4 GHz Wi-Fi et Bluetooth 4.2 Dual-mode
• Module Lora – Lora32
  • Émetteur-récepteur RF – Semtech SX1268 connecté sur SPI à la gorgée ESP32
  • Fréquence – 433 MHz (la carte T3 a des options pour 868 et 915 MHz, ce que je soupçonne ne convient pas aux radiosondes)
  • Power TX – jusqu’à +14 dbm
  • Courant RX – 9,9mA
• Stockage – Place de carte microSD
• Affichage – OLED 0,96 pouce avec résolution 128 × 64 (pilote d’affichage SSD1306 I2C)
• Extension – En-tête GPIO 2x 13 broches avec UART, SPI, I2C, VP / VN, ADC, DAC, Touch, Lora1 / 2 et 5V, 3.3V et GND Power Signals
• Mission
  • Antennes
    • Antenne 3D pour WiFi / BLE
    • Connecteur d’antenne SMA pour Lora
  • Interrupteur de batterie
  • Boutons de réinitialisation et de démarrage
• Alimentation électrique
  • 5V via le port USB-C
  • Support de batterie Lipo 3.7 V
• Dimensions – 66 x 36 x 15 mm

J’ai d’abord eu du mal à trouver des détails sur le conseil d’administration de T3 car nous n’en avons jamais écrit, et les moteurs de recherche ne signalent pas beaucoup, mais j’ai finalement trouvé qu’il s’appelait également le conseil d’administration de LORA32. Les spécifications mentionnent également que la carte Lilygo T3 est programmable avec Arduino et Micropython, mais elle n’est pas pertinente ici car la carte est préchargée avec le firmware MySondy Go. Il ne semble pas être open-source, mais les fichiers binaires sont fournis ainsi qu’une API.

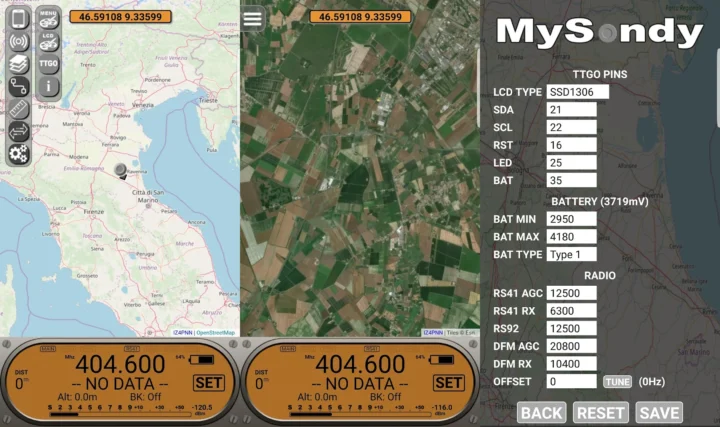

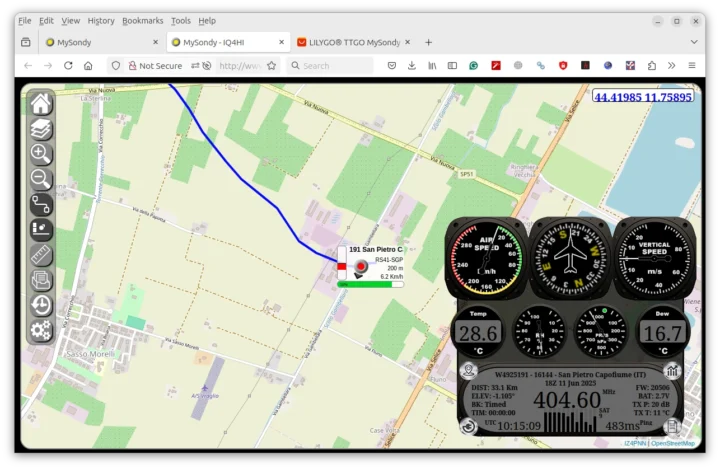

L’utilisateur doit ensuite installer l’application MySondy GO pour iOS ou Android afin de se connecter à un smartphone via Bluetooth et de tirer parti de la connectivité LORA 433 MHz pour obtenir la position du ballon météo, la position du smartphone et toutes les données reçues.

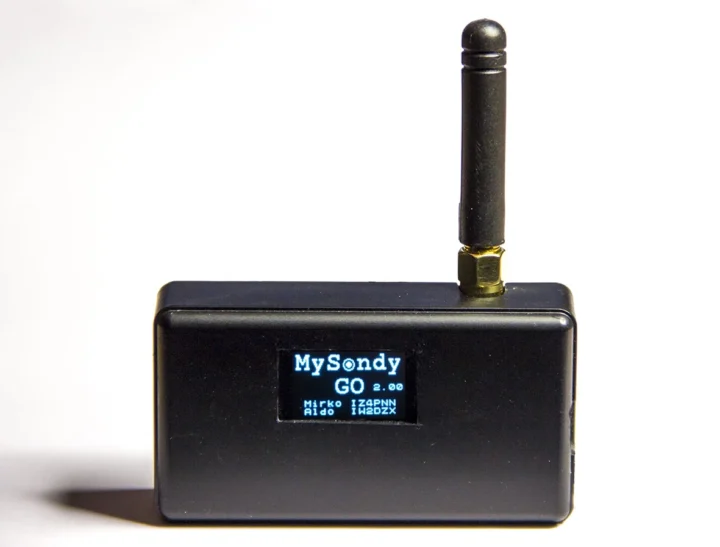

Le projet existe depuis quelques années, mais les gens devaient installer manuellement le firmware, et maintenant une carte MySondo Go LORA32 facilite les choses car elle est plug-and-play. Il est également possible d’imprimer 3D une enceinte.

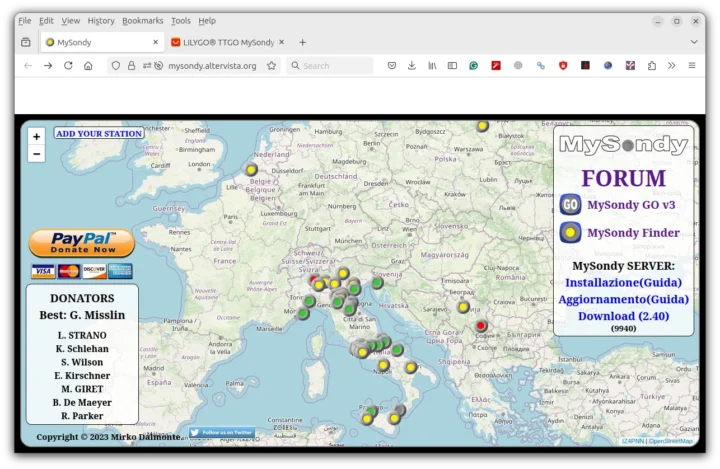

Vous pouvez obtenir un soutien au projet via les forums où les discussions sont en anglais, bien que le projet semble particulièrement populaire en Italie, car c’est là que (la plupart?) Les développeurs sont basés.

Lilygo vend le MySondy Go Lora32 pour 21,98 $ sur AliExpress avec une antenne Lora, des fils de batterie et des en-têtes. Le système fonctionnera mieux pour suivre les ballons météorologiques lorsque plusieurs nœuds LORA sont utilisés, car la plage pour un nœud devrait être de 5 à 10 km.
