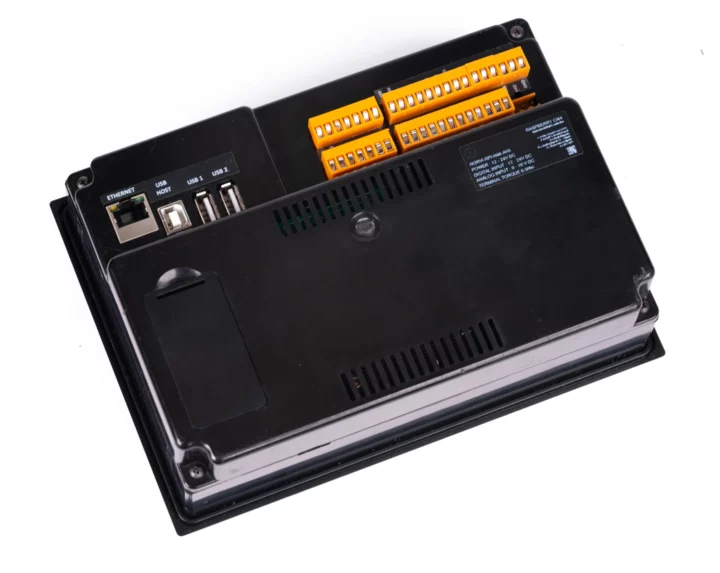

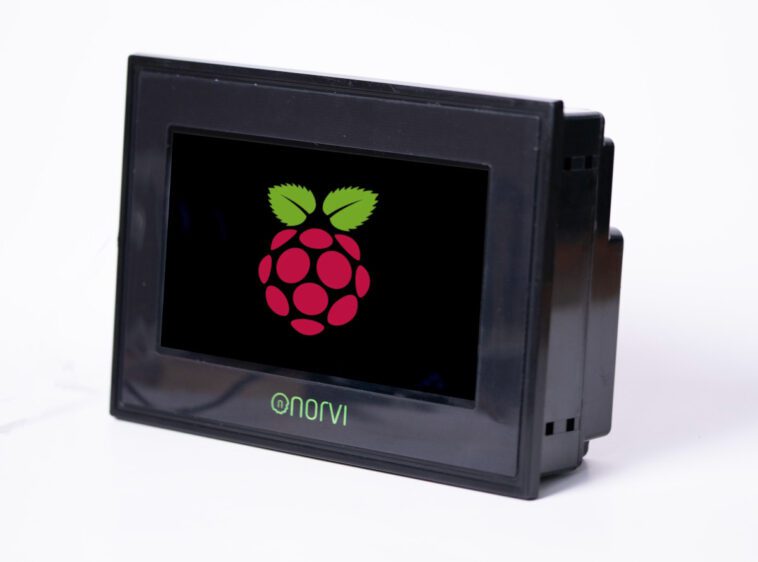

NORVI RPI-HMI est un contrôleur industriel doté d’un écran tactile de 7 pouces alimenté par un Raspberry Pi CM4 et équipé d’une gamme d’interfaces dont un port Gigabit Ethernet RJ45, quelques ports USB et plusieurs borniers pour RS485 (Modbus) , entrée numérique et analogique, sorties transistor et entrée d’alimentation 24 V CC.
La nouvelle annonce d’HMI basée sur Raspberry Pi CM4 fait suite au contrôleur NORVI ESP32-HMI lancé en décembre dernier avec un microcontrôleur sans fil ESP32-S3 et un écran LCD de 5 pouces avec contact résistif. Le NORVI RPI-HMI s’appuie sur cela avec un processeur Arm beaucoup plus rapide, un écran plus grand avec un écran tactile capacitif, un Gigabit Ethernet et une gamme plus large d’E/S qui le rend adapté à diverses applications industrielles d’IHM et d’API.
Spécifications du contrôleur industriel NORVI RPI-HMI :
- SoM-Raspberry Pi CM4
- SoC – Processeur quadricœur Cortex-A72 Broadcom BCM2711 avec GPU VideoCore
- Mémoire système – 1 Go, 2 Go, 4 Go ou 8 Go LPDDR4-3200
- Stockage – Flash eMMC de 0 Go, 8 Go, 16 Go ou 32 Go
- Stockage – Prise SSD M.2 NVMe, emplacement pour carte microSD
- Écran – Panneau IPS tactile capacitif de 7 pouces avec une résolution de 1024 × 600
- La mise en réseau
- Port Gigabit Ethernet RJ45
- WiFi 5 et Bluetooth 5 en option sur Raspberry Pi Compute Module 4 (CNXSoft : la société affiche le WiFi de temps en temps dans la description du produit, mais ne rend pas la prise en charge explicite dans l’option fournie et la documentation)
- USB – 2x port hôte USB 2.0, 1x port périphérique USB 2.0 pour permettre la mise à jour du CM4 via le démarrage RPI

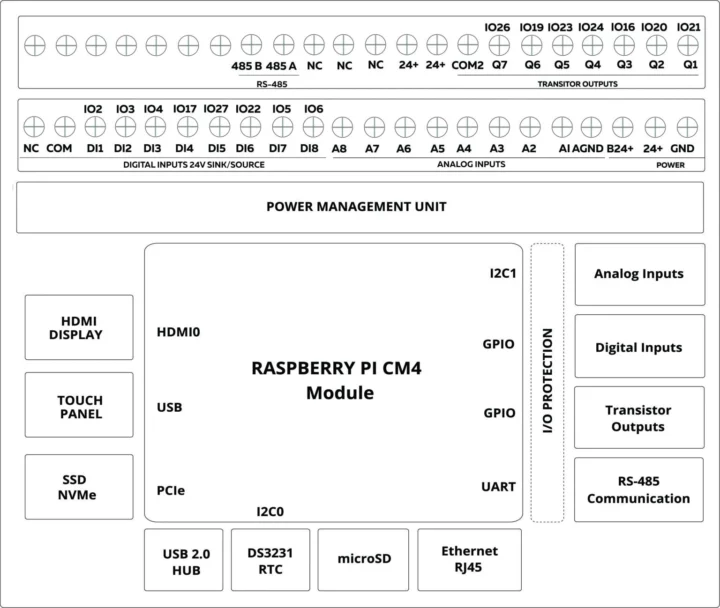

- Interfaces de communication et d’extension via borniers
- RS485 avec prise en charge Modbus
- 8x entrées numériques jusqu’à 24 V
- 8x entrées analogiques 0-10V
- 7x sorties transistor
- Divers – DS3231 RTC avec batterie de secours CR2032
- Tension d’alimentation – 24 V CC via le bornier
- Dimensions – 149 x 133 x 59 mm ; Support de montage sur rail DIN
- Plage de température – –10 à +85°C
- Certifications
- EN 61131-2:2007
- EN 61010-1:2010+A1:2019
- EN CEI 61010-2-201:2018
- 2014/30/UE- Compatibilité électromagnétique (CEM)
- Annexe III, partie B, module C
- Indice IP – IP20
Le NORVI RPI-HMI exécute le système d’exploitation Raspberry Pi avec tous les pilotes nécessaires et peut être programmé avec Python, l’outil de programmation basé sur le flux visuel Node-Red ou le logiciel d’automatisation CODESYS. La documentation sur le matériel et les guides de démarrage sont disponibles sur le site Web de documentation. Deux pièces de produit différentes sont répertoriées « SC-PC-AX8-TO7 » et « SC-PC-AV8-TO7 », mais je n’ai trouvé aucune différence évidente entre les deux modèles. Les deux prennent diverses variantes de Raspberry Pi CM4 et CM4 Lite avec 2 Go ou 4 Go de RAM et jusqu’à 32 Go de flash.
Les applications typiques du NORVI RPI-HMI incluent les automates avec écran tactile, les HMI avec interfaces Ethernet et RS485, les HMI ou automates basés sur Raspberry Pi, les serveurs IoT locaux et les passerelles industrielles. NORVI n’est pas la seule entreprise à proposer des solutions IHM basées sur le CM4, et nous avons déjà couvert plusieurs modèles d’EDATEC ainsi que le reTerminal DM de Seeed Studio qui offrent des options avec différentes E/S et fonctionnalités.
NORVI vend sa solution IHM industrielle Raspberypi CM4 entre 287,05 $ et 326,70 $ selon le module CM4 sélectionné. Des informations supplémentaires peuvent également être trouvées sur la page produit.
