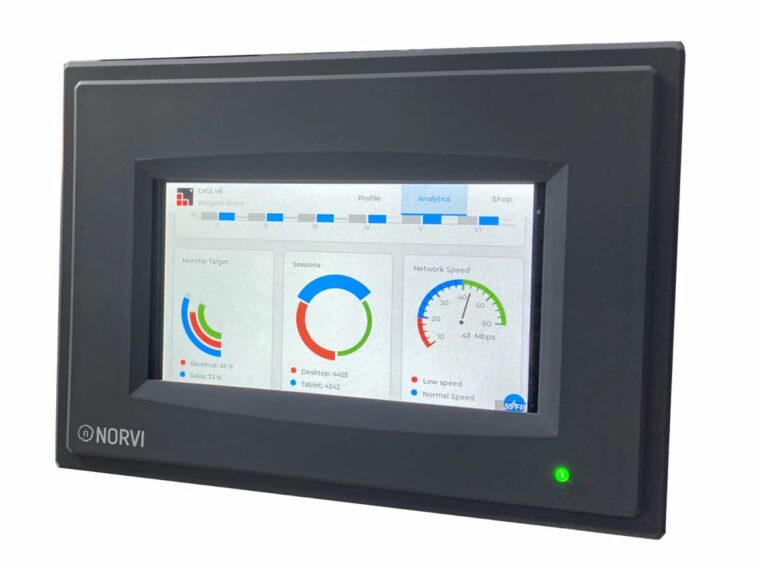

La solution d’interface homme-machine (IHM) basée sur NORVI ESP32 comprend un écran LCD de 5 pouces avec un écran tactile résistif piloté par un module sans fil ESP32-S3 et prend en charge la bibliothèque LVGL.
NORVI nous avait précédemment proposé des contrôleurs industriels ENET sans tête, dont certains avec Ethernet en plus de la connectivité WiFi intégrée au microcontrôleur ESP32, mais le dispositif HMI NORVI est le premier produit de la société doté d’un écran approprié adapté aux applications HMI.
Spécifications de l’IHM NORVI (ESP-HMI-5C) :
- Module sans fil ESP32-S3-WROOM32-1-N16R8
- MCU – Microprocesseur LX7 double cœur ESP32-S3 jusqu’à 240 MHz avec extension Vector pour l’apprentissage automatique, 512 Ko de SRAM
- Mémoire – 8 Mo de PSRAM SPI octale
- Stockage – 16 Mo de mémoire flash
- Connectivité – WiFi 4 et Bluetooth 5 avec LE/Mesh
- Antenne PCB
- Stockage – Emplacement pour carte MicroSD (interface SPI)
- Écran – Écran LCD de 5 pouces avec contact résistif
- Audio – Buzzer intégré
- Interfaces de communication – Ethernet (W5500) et RS485
- E/S
- 4x entrées numériques – Plage 18 V à 32 V
- 4x entrées analogiques (plage 0 à 10 V ou 4-20 mA selon le modèle)
- 4x sorties transistor
- Divers – Puce DS3231 RT avec batterie de secours CR2032
- Alimentation – 12 – 24 V CC
- Dimensions – 179,6 x 129,6 x 42,6 mm
- Certifications
- EN 61131-2:2007
- EN 61010-1:2010+A1:2019
- EN CEI 61010-2-201:2018
- 2014/30/UE- Compatibilité électromagnétique (CEM)
- Annexe III, partie B, module C
- Indice IP – IP20
Le périphérique NORVI HMI peut être programmé avec l’IDE Arduino, MicroPython ou le framework ESP-IDF. Il prend en charge la populaire bibliothèque LVGL et Squareline Studio pour la conception d’interfaces utilisateur graphiques. L’entreprise espère qu’il sera utilisé pour le contrôle des processus industriels, la gestion de l’énergie, les transports, les soins de santé, la maison intelligente, la gestion des infrastructures publiques, ainsi que dans les appareils grand public et comme simple contrôleur de processus. La documentation du logiciel comprend un guide de démarrage pour la programmation Arduino et une démo LVGL qui semble être la même que celle du terminal Elecrow ESP32.
Le NORVI ESP-HMI-5C peut être acheté pour 125 $ plus frais d’expédition sur la boutique en ligne de la société, et quelques détails supplémentaires peuvent également être trouvés sur la page du produit.
