Les Shields industriels d’entrée de gamme ESP32 PLC 14 se vendent 100 euros

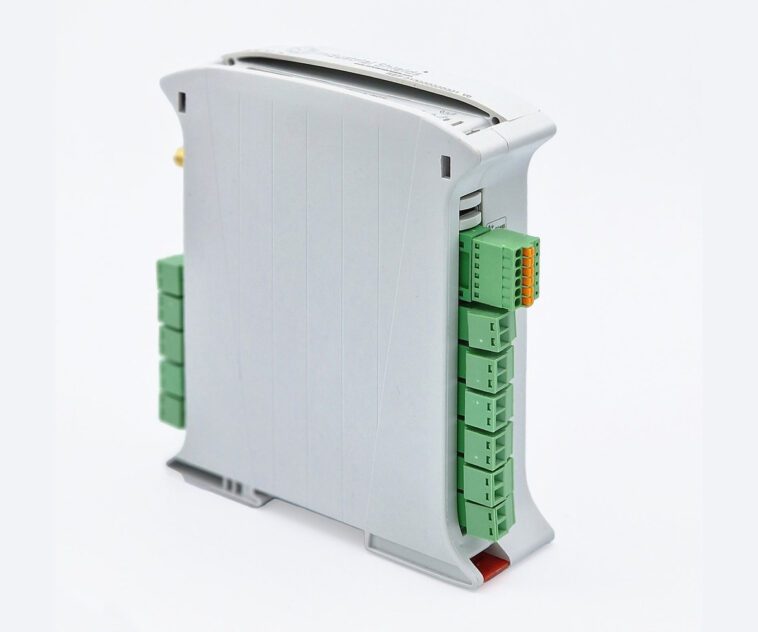

Boot & Work Corp vient de présenter un automate d’entrée de gamme basé sur le microcontrôleur sans fil ESP32 avec le « Industrial Shields ESP32 PLC 14 » doté de sept entrées et cinq sorties, ainsi que d’interfaces de communication I2C, RS485, Ethernet, WiFi et Bluetooth. .

Nous avons abordé pour la première fois les dispositifs d’automatisation « Industrial Shields » en 2017, lorsque la société a introduit des Panel PC basés sur les SBC Banana Pi, Raspberry Pi et Hummingboard (NXP i.MX 6), ainsi que quelques automates Arduino et Raspberry Pi. Boot & Work Corp a ensuite lancé un automate basé sur Raspberry Pi 4 en 2021, et la société a maintenant introduit l’ESP32 PLC 14, qui fait partie d’une plus grande famille de dispositifs automates, comme nous le verrons plus loin.

Spécifications ESP32 automate 14 :

• Module sans fil – ESP-WROOM-32U avec microcontrôleur sans fil double cœur ESP32 à 240 MHz avec 4 Mo de SRAM, 4 Mo de flash, 2 Mo de PSRAM
• E/S via borniers
  • 4x sorties numériques 12/24 V DC (peuvent également servir d’entrées numériques 3,3 à 24 V DC)
  • 1x sortie relais 48V DC à 3A max / 220V AC à 5A max
  • 2x entrées analogiques (0-10 V CC/4-20 mA)
  • 2x entrées analogiques (0-10 V DC) (peuvent également servir d’entrées numériques 3,3 à 24 V DC)
  • 3x entrées numériques (3,3 à 24 V CC)
• Interfaces de communication
  • Port Ethernet 10/100M
  • Borniers à 6 broches pour RS485 (Modbus RTU) et I2C
  • WiFi 2,4 GHz et Bluetooth via microcontrôleur ESP32 et antenne externe
  • Prise en charge facultative de la connectivité cellulaire (NB-IoT, GPRS, 2G, 3G, 4G), CAN Bus et/ou LoRa
• Port USB – Port micro USB pour la programmation
• Alimentation – 12 V à 24 V CC via bornier à 2 broches
• Consommation d’énergie – puissance nominale de 8 W ; « 20 W min » indiqué sur le boîtier en plastique
• Dimensions – 100x45x115 mm
• Plage de température – Fonctionnement : 0 à +60°C ; stockage : -20 à +60°C
• Humidité – 10 à 90 % HR

Les dispositifs PLC Industrial Shields ESP32 sont pris en charge dans l’IDE Arduino avec un code basé sur la plate-forme électronique open source Wiring pour microcontrôleurs. La société fournit l’« URL de la carte » suivante pour les cartes « industrialshields-esp32 » à ajouter à l’IDE Arduino :

</p> <p>http://apps.industrialshields.com/main/arduino/boards/package_industrialshields_index.json

Ils fournissent également des exemples de code Arduino pour leurs contrôleurs ESP32 et mettent en évidence la prise en charge de Node-RED avec de la documentation pour les applications SCADA.

Les cas d’utilisation typiques de l’automate ESP32 incluent la surveillance, le contrôle et l’automatisation des machines, des alarmes, du contrôle des ascenseurs et des lignes de produits, plus particulièrement les ventilateurs, les pompes, la climatisation, les solutions CVC complètes et les moteurs AC et DC utilisés dans ces installations.

Comme indiqué dans l’introduction, l’ESP32 PLC 14 est le modèle d’entrée de gamme d’une plus grande famille d’API Industrial SHields ESP32, le modèle haut de gamme offrant 37 entrées et 24 sorties, comme vous pouvez le voir dans le tableau ci-dessus.

Boot & Work Corp vend l’ESP32 PLC 14 pour 99,95 euros, mais vous pouvez également ajouter une carte de communication avec bus CAN, connectivité cellulaire, système LoRa, GPS ou bus Dali pour 55 à 113,55 euros. De plus amples informations peuvent être trouvées sur la page produit.
