Les planches TWL TWL / Squared Pro Squared sont alimentées par le processeur Intel Core 3 N355, N250 ou N150 Twin Lake CPU

Aaeon vient d’introduire des mises à niveau dans son Alder Lake-N-propulsionné au carré 7100 et les SBCS Squared Pro 7000 avec les planches de développement TWL et Squared Pro Twl squared et up équipées de processeurs Twin Lake, soit Intel Core 3 Processeur N355, Intel Processor N250, ou Intel Processor N150.

Les deux SBC peuvent fonctionner dans la plage de températures de -20 ° C à 70 ° C, prendre en charge jusqu’à trois écrans indépendants et offrir des prises d’extension M.2 pour le stockage et le sans fil, un en-tête GPIO de 40 broches, des interfaces RS232 / RS485 et trois ports USB. Cependant, le TWL au carré vers le haut est un SBC de 90 × 85,6 mm plus petit avec Dual Gigabit Ethernet, et le Squared Pro Twl a une conception légèrement plus grande (101,6 × 101,6 mm) avec double 2,5 gbe, un port SATA, un support de caméra MIPI CSI et une connectivité cellulaire en option.

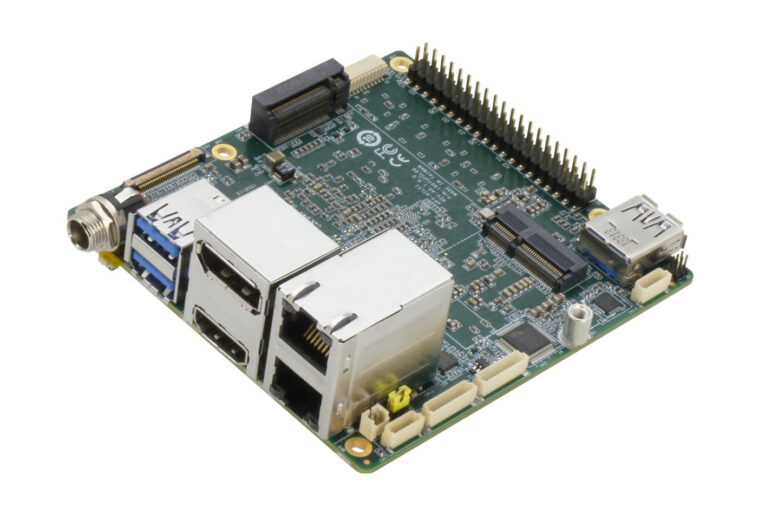

Up au carré twl

Caractéristiques:

• SoC du lac Twin (l’un ou l’autre)
  • Processeur Intel N150 Processeur quad-core @ jusqu’à 3,6 GHz (Turbo) avec cache de 6 Mo, 24EU Intel UHD Graphics @ 1,0 GHz; TDP: 6W
  • Processeur Intel N250 Processeur quad-core @ jusqu’à 3,8 GHz (Turbo) avec cache de 6 Mo, graphiques Intel UHD 32EU @ 1,25 GHz; TDP: 6W
  • Processeur Intel Core 3 N355 Processeur octa-core @ jusqu’à 3,9 GHz (Turbo) avec cache de 6 Mo, graphiques Intel UHD 32EU @ 1,35 GHz; TDP: 15W
• Mémoire système – 4 Go à 16 Go LPDDR5
• Stockage
  • Jusqu’à 128 Go EMMC Flash
  • SSD NVME M.2 via M.2 M-Key Socket
  • 256 Mbit Flash pour le BIOS
• Sortie vidéo
  • HDMI 2.0b jusqu’à 4kp60
  • DisplayPort 1.2 jusqu’à 4kp60
  • EDP ​​1,3 jusqu’à 4kp60
  • Prise en charge des écrans de 4KP60 indépendants 3X
• Audio – Wafer audio (ligne out + micro)
• Réseautage
  • 2x ports Gigabit Ethernet RJ45
  • WiFi et Bluetooth en option via M.2 Socket E-Key
• USB
  • Ports de type A de 3,2 USB 3,2 Gen 2
  • Interfaces 2x USB 2.0 via une plaquette à 10 broches
• Série – 2x RS-232 / 422/485 via des plaquettes
• Expansion
  • En-tête GPIO à 40 broches via Altera Max 10 CPLD
  • M.2 2230 socket e-key (PCIe X1, USB 2.0)
  • M.2 2280 m-clés (PCIe x2)
• Sécurité – à bord TPM 2.0
• Divers – RTC
• Alimentation – 12V DC-IN; Type à / ATX
• Consommation d’énergie (typique) – 15 W à 37W
• Dimensions – 90 x 85,6 mm
• Poids – 190 grammes
• Plage de températures – Standard: 0 ° C à 60 ° C avec un flux d’air de 0,5 m / s; Witas1: -20 ° C à 70 ° C avec un refroidisseur actif
• Humidité – 0% ~ 90% Humidité relative, non condensée
• Mtbf – 1 224 238 heures
• CERTIFICATIONS – CE / FCC CLASSE A, ROHS CONFORMANT, RECHER

La société prend en charge Microsoft Windows 10/11, Ubuntu 22.04 LTS et Yocto 5.1 Linux. Comme prévu, les spécifications sont les mêmes que pour le 7100 au carré UP, à l’exception des processeurs Alder Lake-N à des processeurs Twin Lake très légèrement plus puissants.

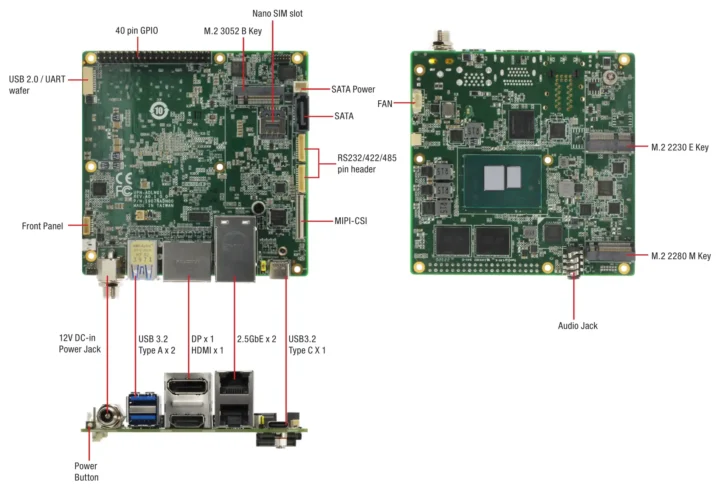

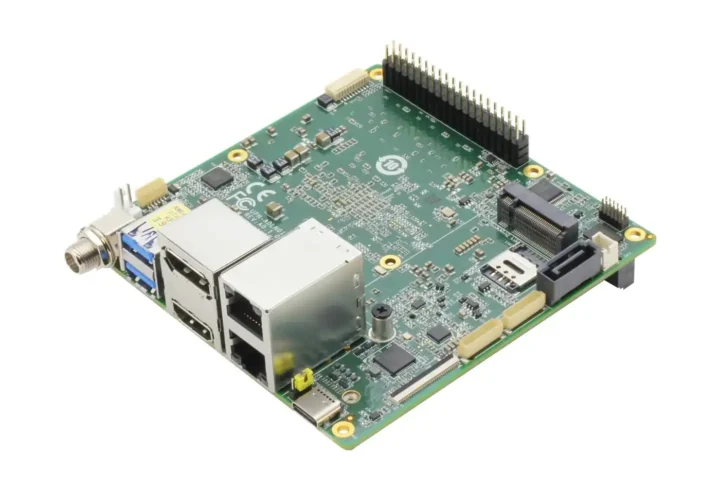

Up carré pro twl

Caractéristiques:

• SoC du lac Twin (l’un ou l’autre)
  • Processeur Intel N150 Processeur quad-core @ jusqu’à 3,6 GHz (Turbo) avec cache de 6 Mo, 24EU Intel UHD Graphics @ 1,0 GHz; TDP: 6W
  • Processeur Intel N250 Processeur quad-core @ jusqu’à 3,8 GHz (Turbo) avec cache de 6 Mo, graphiques Intel UHD 32EU @ 1,25 GHz; TDP: 6W
  • Processeur Intel Core 3 N355 Processeur octa-core @ jusqu’à 3,9 GHz (Turbo) avec cache de 6 Mo, graphiques Intel UHD 32EU @ 1,35 GHz; TDP: 15W
• Mémoire système – jusqu’à 16 Go LPDDR5
• Stockage
  • Jusqu’à 64 Go EMMC Flash
  • Port 1x SATA 3.0
  • SSD NVME M.2 via M.2 M-Key Socket
  • 256 Mbit Flash pour BIOS / UEFI
• Sortie vidéo
  • 1x HDMI 2.0b
  • 1x displayport 1.2 x 1
  • 1x DisplayPort 1.4A via le port USB Type-C
  • Prise en charge des écrans indépendants 3X
• Caméra I / F – MIPI CSI via le connecteur FPC à 61 broches
• Audio – prise audio 3,5 mm avec micro-in + ligne-out
• Réseautage
  • PORTS 2X 2,5GBE RJ45 via des contrôleurs Intel I226-IT
  • Wifi et Bluetooth en option via M.2 Socket
  • 4G LTE / 5G en option via M.2 Socket plus SIM Card Slot
• USB
  • Ports de type A de type 2 de 3x USB 3,2 Gen 2
  • Port 1x USB 3.2 Gen 2 Type-C
  • Interfaces 2x USB 2.0 via l’en-tête à 10 broches
• Série – 2x plaquettes à 10 broches pour RS-232/422/485
• Expansion
  • En-tête GPIO à 40 broches via le réseau Machxo2 CPLD / FPGA
  • 1x M.2 2230 Socket E-Key (CNVI, PCIE GEN 3 X1, USB 2.0)
  • 1x m.2 2280 m-clés (PCIe Gen 3 x2)
  • 1x M.2 3052 BOKET B-Key (USB 3,2 Gen 2 uniquement)
• Sécurité – à bord TPM 2.0
• Misc – bouton d’alimentation, RTC, en-tête de ventilateur
• Alimentation – 12V DC-IN; Type à / ATX
• Consommation d’énergie (typique) – TBD
• Dimensions – 101,6 x 101,6 mm (4 pouces x 4 pouces)
• Poids – 200 grammes
• Plage de températures – Witas1: -20 ° C à 70 ° C
• Humidité – 0% ~ 90% Humidité relative, non condensée
• Mtbf – TBD
• CERTIFICATIONS – CE / FCC CLASSE A, ROHS CONFORMANT, RECHER

Windows 11 LTSC, Ubuntu 22.04 ou 24.04 avec le noyau Linux 6.11 ou plus, et Yocto 5 ou plus. Contre, les spécifications sont exactement les mêmes que pour l’UP Squared Pro 7000, à l’exception des processeurs Twin Lake. Comparé au TWL au carré UP, la version PRO ajoute un port SATA, une interface de caméra MIPI CSI, un réseautage 2.5GBE et une prise en charge facultative pour la connectivité 4G LTE / 5G.

Documentation et prix

Vous trouverez des liens vers la fiche technique, le manuel d’utilisation, le BIOS et les pilotes dans la section Téléchargements des pages de produits respectives pour les tableaux UP Squared TWL et Squared Pro Twl. Des instructions plus détaillées peuvent être trouvées sur le Wiki sur Github, et les nouveaux planches à la lac Twin partagent la même documentation que les planches au carré plus précédents basées sur les processeurs Alder Lake-N ou Amston Lake.

Je n’ai pas pu trouver d’informations sur les prix pour l’une ou l’autre des cartes de la communauté Twin Lake, mais les conseils communautaires UP sont généralement vendus sur la boutique UP, et pour référence, le Squared 7100 a commencé à 219 $, et l’UP Squared Pro 7000 à 249 $. Je m’attendais à ce que les nouvelles cartes TWL se vendent pour quelques dollars de plus dans des configurations équivalentes.
