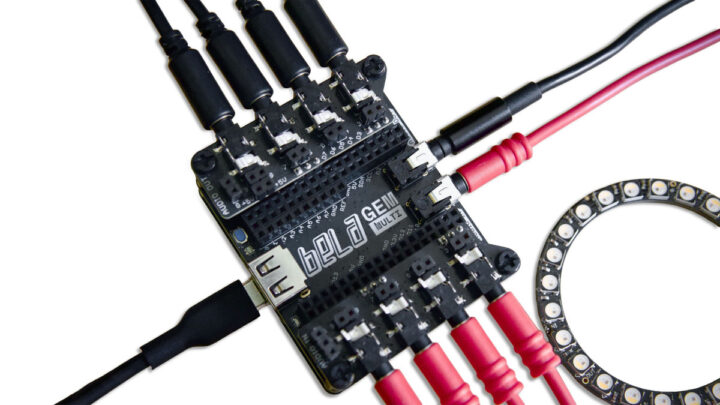

Bela Gem Stereo et Bela Gem Multi sont des tableaux complémentaires audio et des capteurs conçus pour le SBC PocketBeagle 2 propulsé par un SITARA AM6232 / AM6254 à double noyau ou quad-core.
Comme son nom l’indique, la carte stéréo Bela GEM dispose de deux sorties audio et entrées, tandis que la carte multiples multiples Bela offre plus de flexibilité avec dix interfaces audio pour des projets audio plus complexes tels que les systèmes audio spatiaux. Les deux cartes peuvent être étendues par des en-têtes avec seize gpio et huit entrées analogiques, ainsi qu’un connecteur QWICC I2C.

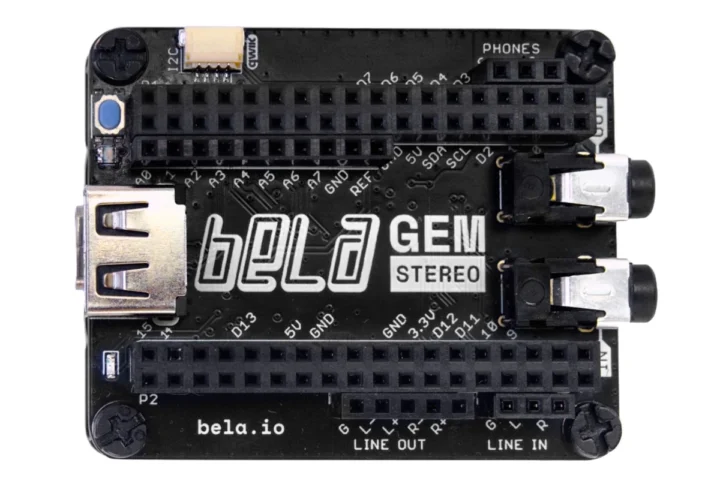

Bela gemme stéréo
Caractéristiques:
- Compatibilité – PocketBeagle 2 uniquement
- Audio
- Entrées – 2 canaux, jusqu’à 24 bits, 96 kHz (TLV320AIC3104)
- Sorties – 2 canaux, jusqu’à 24 bits, 96 kHz (TLV320AIC3104), écouteurs, ligne différentielle
- Plug-and-play MIDI via l’un ou l’autre port USB ci-dessous
- USB
- Port de périphérique USB Type-C
- Port hôte USB Type-A pour les périphériques WiFi, Bluetooth ou Ethernet
- Expansion
- 16x GPIO avec logique 3,3 V
- Entrées analogiques – 8 canaux, 16 bits, 24 kHz (ADS8166)
- I2C via des épingles dédiées et un connecteur QWIIC
- Alimentation – 5V (peut être alimentée par batterie)
- Dimensions – 58 x 45 x 22 mm
Le BELA GEN STEREO Audio Board est expédié avec une plaque de base, des entretoises et des vis. Il peut être utilisé pour concevoir des instruments de musique numériques, des boîtes à effets audio personnalisées et des appareils portables, des aides auditives, des applications de annulation de bruit actif et des projets d’art sonore.

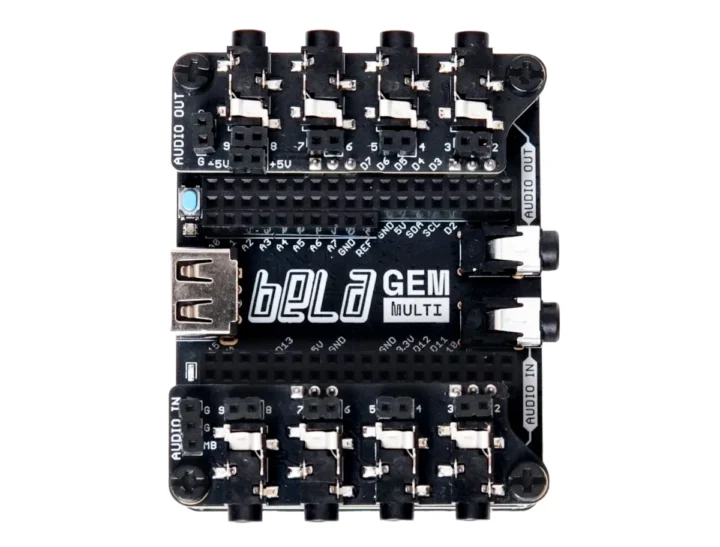

Bela gen multi-
Caractéristiques:
- Compatibilité – PocketBeagle 2 uniquement
- Audio
- Entrées – 10 canaux, 2x (tlv320aic3106) + 8x (2x TLV320ADC3140) Couplé AC, jusqu’à 24 bits, 96 kHz
- Sorties – 10 canaux, 2x Coupled (TLV320AIC3106) avec casque et ligne différentielle + 8x CC à CC (ES9080Q), jusqu’à 24 bits, 96 kHz
- Plug-and-play MIDI via l’un ou l’autre port USB ci-dessous
- USB
- Port de périphérique USB Type-C
- Port hôte USB Type-A pour les périphériques WiFi, Bluetooth ou Ethernet
- Expansion
- 16x GPIO avec logique 3,3 V
- Entrées analogiques – 8 canaux, 16 bits, 24 kHz (ADS8166)
- I2C via des épingles dédiées et un connecteur QWIIC
- Alimentation électrique
- 5V via USB-C
- Connecteur de batterie Lipo
- Dimensions – 70 x 58 x 22 mm (ou 32 mm avec panneaux d’extension attachés)
La carte audio Bela Gen est expédiée avec une plaque de base, des entretoises, des vis et deux planches d’extension avec des prises stéréo de 3,5 mm 4x pour tous les canaux audio. Avec ses canaux audio supplémentaires, la carte multiple convient aux systèmes audio spatiaux (par exemple, des champs sonores ambisés, des tableaux d’enceintes…), des systèmes de rétroaction haptique, des réseaux de microphones, des divertissements à domicile immersifs ou des systèmes d’infodivertissement automobile et comme plate-forme pour l’expérimentation Eurorack.

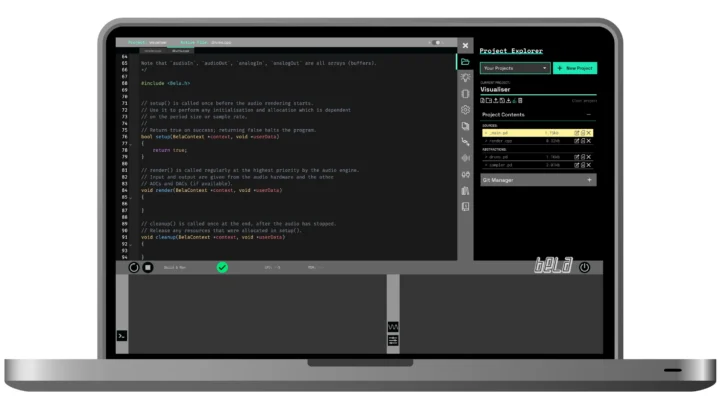

Développement basé sur le Web avec le BELA IDE
La programmation, le débogage et la surveillance matérielle sont effectuées via le BELA IDE qui s’exécute dans votre navigateur et propose les fonctionnalités suivantes:
- Surveillance et débogage intégrés – Visualisez les signaux, générez des signaux de test et des circuits de débogage avec des outils intégrés
- Visualisation améliorée – un oscilloscope avancé
- Langues prises en charge – C ++, Data Pure, SuperCollider, Faust, Max RNBO et CSOUND
- CODE PROJET
- Documentation intégrée
Le PocketBeagle 2 gère un système d’exploitation basé sur Xenomai (en temps réel) Linux, et on nous dit que le Bela Ide est expédié avec chaque planche GEM Bela, mais je suppose que cela ne fonctionne que si vous avez acheté le 64 Go préchargé avec le logiciel Bela Gen. Vous pouvez également l’installer sur votre propre carte microSD. De nombreuses ressources sont disponibles sur Github, mais en ce moment, tout semble être pour le tableau Bela de première génération pour le Beaglebone Black, et il faudra du temps pour que tout soit mis à jour pour la nouvelle Bela Gem Stereo / Multi Board.
https://www.youtube.com/watch?v=x4xk2xe8eqy
Boches audio concurrentes et prix
Les panneaux Bela GEM offrent une alternative aux cartes audio Raspberry PI concurrentes telles que le pisound, le HIFiberry DAC2 ADC Pro, ou Raspiaudio 8xin + 8xout. Les avantages du GEM Bela comprennent un plus grand nombre de canaux audio (pour la carte multiple), plus d’options d’expansion pour les capteurs via GPIO, les entrées analogiques ou I2C, les schémas open source (bientôt) et l’utilisation de Linux en temps réel pour une latence plus faible.
Les conseils Steal Stereo et Multi Audio viennent d’être lancés sur Crowd Supply avec un objectif de financement de 20 000 $. Les récompenses commencent à 69 $ pour la carte stéréo et 159 $ pour la carte multicanal. Il y a aussi des faisceaux pour les planches, une carte microSD de 64 Go préchargée avec un logiciel Bela, un SBC PocketBeagle 2 et des câbles USB comme options. Les prix comprennent l’expédition mondiale et la livraison devraient commencer d’ici le 25 novembre 2025.
