Les périphériques d’entrée ANAVI Macro Pad 10 et Knobs exécutent le micrologiciel KMK sur Raspberry Pi RP2040 (financement participatif)

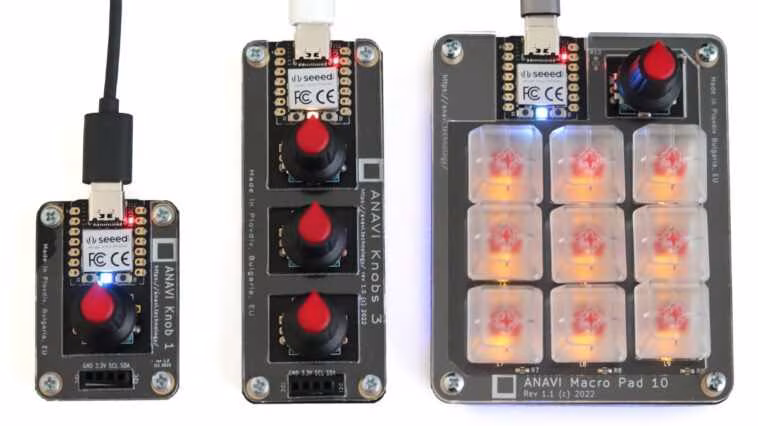

ANAVI Macro Pad 10, Knobs 3 et Knob 1 sont des périphériques d’entrée matériels open source basés sur le mini module Xiao RP2040 alimenté par Raspberry Pi RP2040 et équipés de touches mécaniques et/ou d’encodeurs rotatifs

Leon Anavi a une certaine expérience à son actif avec les anciens claviers open source Macro Pad 2 et Macro Pad 8 avec des touches mécaniques exécutant le micrologiciel open source QMK sur un microcontrôleur Microchip 8 bits. Les nouveaux modèles basculent le MCU vers le Raspberry Pi RP2040 et vers le firmware open source KMK écrit en CircuitPython.

Spécifications ANAVI Macro Pad 10 :

• Module MCU – Seeed Studio XIAO RP2040 avec microcontrôleur Cortex-M0+ dual-core Raspberry Pi RP2040 @ jusqu’à 133 Mhz avec SRAM 264 Ko, flash SPI 2 Mo, port USB Type-C
• Entrées – Encodeur rotatif avec commutateur cliquable et neuf commutateurs de style Cherry MX remplaçables à chaud
• Touches – 9 commutateurs mécaniques Gateron rouges, linéaires, non cliquables et touches transparentes avec rétroéclairage LED jaune
• Interface hôte – Port USB Type-C du module XIAO RP2040
• Divers – LED RVB pour chaque touche en haut, 4x LED adressables WS2812B pour l’éclairage inférieur
• Dimensions – 91 x 73,0 mm

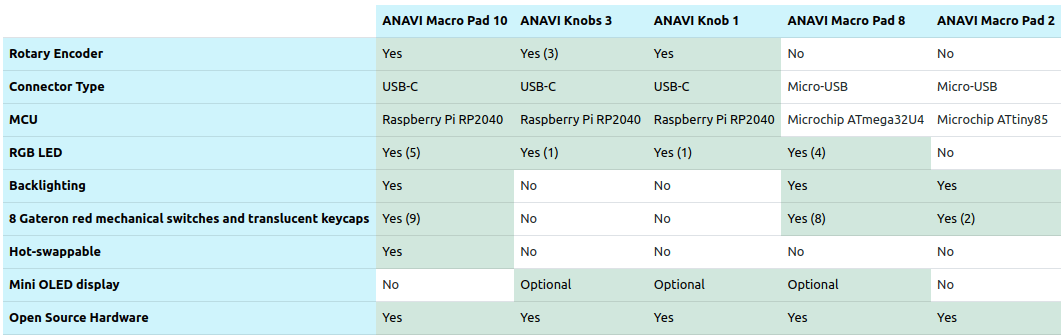

Les Knobs 3 et Knob 1 s’appuient également sur le module Xiao RP2040, mais n’incluent pas du tout de touches, mais comportent respectivement trois et un encodeurs rotatifs cliquables, ainsi qu’un en-tête I2C pour ajouter un écran OLED en option ou d’autres périphériques I2C. Les trois périphériques d’entrée exécutent le micrologiciel KMK compatible avec les systèmes d’exploitation Windows, macOS et Linux.

Les solutions sont du matériel open source et, outre le micrologiciel KMK open source, les fichiers de conception de matériel KiCad sont également fournis sur GitHub.

Les trois périphériques d’entrée sont disponibles sur la plate-forme de financement participatif Crowd Supply avec le ANAVI Marco Pad 10 à 45 $, les Knobs 3 à 32 $ et le Knob 1 à 29 $. La livraison est gratuite aux États-Unis et ajoute 12 $ au reste du monde. Les contributeurs doivent s’attendre à ce que leurs récompenses soient expédiées vers la mi-janvier 2023.
