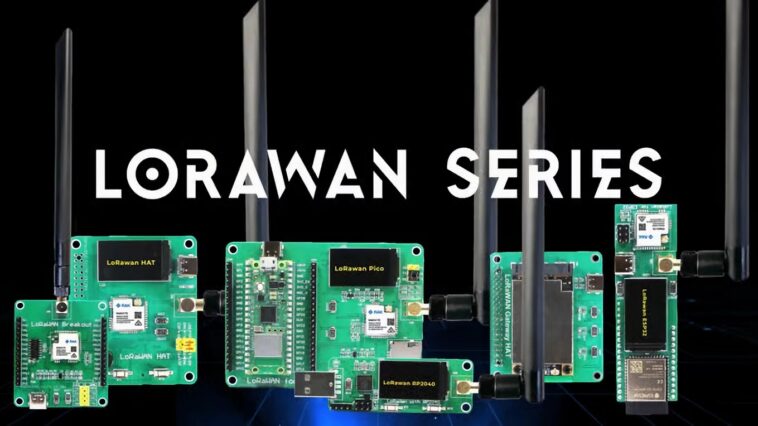

Les passerelles et nœuds SB Components LoRaWAN sont conçus pour les cartes Raspberry Pi et ESP32 (Crowdfunding)

Le développeur de matériel basé au Royaume-Uni, SB Components, a conçu une nouvelle série de produits LoRaWAN (passerelles et nœuds) pour les Raspberry Pi SBC, Raspberry Pi Pico, ESP32 et d’autres matériels, basés sur les modules RAKWireless RAK5146 et RAK3172.

Les produits sont disponibles dans jusqu’à cinq variantes (plus deux cartes relais) et sont conçus pour répondre aux amateurs ayant des besoins différents. Ils prennent en charge plusieurs plates-formes de serveur LoRaWAN, notamment The Things Stack, Chirpstack et Helium, avec des facteurs de répartition, des taux de codage et des configurations de bande passante adaptatifs.

Les produits LoRaWAN incluent :

• Passerelles – RAK5146 LoRaWAN Gateway HAT et RAK3172 LoRaWAN Gateway HAT pour les SBC Raspberry Pi
• Nœuds – Module LoRaWAN RAK3172 (alimenté par Raspberry Pi Pico), dongle USB Raspberry Pi RP2040, module LoRaWAN RAK3172 (alimenté par ESP32), dérivation LoRaWAN, relais GatePi LoRaWAN 4 canaux, relais GatePi LoRaWAN 8 canaux

LoRaWAN (long-range wide access network) utilise la technique de modulation LoRa pour transmettre des données sur de grandes distances. Dans un réseau LoRAWAN, les nœuds sont les appareils qui s’interfacent avec d’autres composants électroniques et collectent des données ou effectuent des actions au sein de l’écosystème IoT tandis que les passerelles transmettent les données au serveur de réseau central pour traitement et analyse.

Les cartes relais, GatePi LoRaWAN 4 et 8 canaux, sont toutes deux alimentées par la puce du microcontrôleur RP2040 avec un module émetteur-récepteur RAK3172. Ils disposent d’un « interrupteur d’alimentation à distance » qui peut être utilisé pour allumer et contrôler des appareils à distance et peuvent être utilisés dans l’automatisation industrielle, la domotique et l’agriculture.

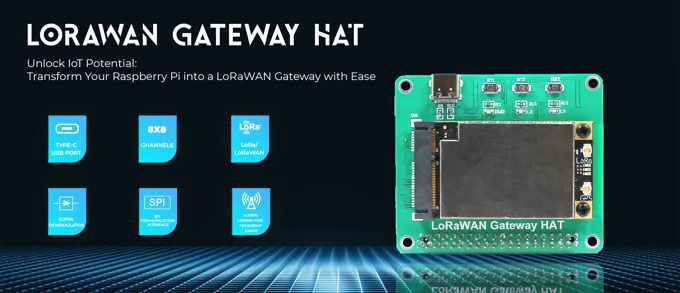

Spécifications du chapeau de passerelle LoRaWAN RAK5146 :

• Noyau – Processeur de bande de base Semtech SX1303
• Réception LoRa jusqu’à 125 kHz, avec
  • 8x démodulateurs LoRa SF5-SF12
  • 8x démodulateurs LoRa SF5-SF10
  • 1x démodulateur LoRa haute vitesse 125/250/500 kHz
  • 1x démodulateur (G)FSK
• 1x interface SPI
• Fine Timestamp (permet la réception simultanée de jusqu’à 8 paquets)
• Bandes de fréquences LoRaWAN – EU868, CN470, US915, AS923, AU915, KR920 et IN865

Spécifications du nœud LoRaWAN RAK3172 (Raspberry Pi Pico / Dongle USB / ESP32) :

• SoC
  • Raspberry Pi Pico/Pico W (microcontrôleur Arm Cortex-M0 à 133 MHz avec 264 Ko de mémoire et 2 Mo de stockage) ; Module émetteur-récepteur RAK3172 basé sur la puce STM32WLE5CC
  • Série ESP32-S3 (microprocesseur Xtensa dual-core 32 bits LX7 à 240 MHz avec Wi-Fi 2,4 GHz (802.11 b/g/n) et Bluetooth 5 (LE), 16 Mo de stockage et 8 Mo de mémoire) ; Module émetteur-récepteur RAK3172 basé sur la puce STM32WLE5CC
• Stockage – carte microSD pour l’enregistrement des données
• Écran – Écran TFT RVB de 1,14 pouces, 240 x 135 pixels, 65 000/262 000 couleurs ; Pilote d’affichage ST7789 via l’interface SPI

• USB
  • Carte d’extension de nœud LoRaWAN – USB Type-C pour l’alimentation et la configuration du module LoRa
  • Dongle USB LoRaWAN – Interface de type A pour la programmation et l’alimentation de la carte
• GPIO Pico/ESP32 disponibles pour connecter des capteurs et des actionneurs (absents sur le dongle)
• Connecteur pour la configuration du module LoRa ou une utilisation autonome avec un périphérique USB vers TTL (absent sur la carte d’extension)
• Divers – 2x boutons programmables, indicateur LED d’état d’alimentation intégré, buzzer pour les alertes audio et les notifications, boutons de démarrage et de réinitialisation (absents sur le dongle), connecteur de batterie (uniquement carte ESP32)

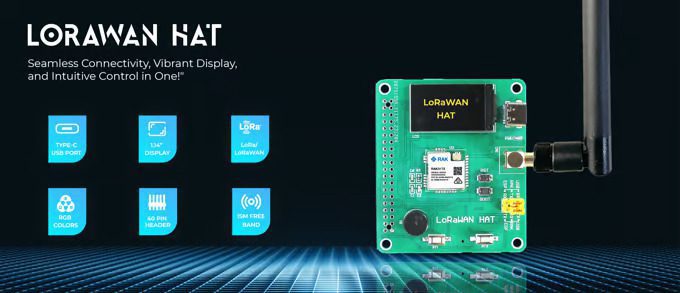

Spécifications du chapeau/module de dérivation de la passerelle LoRaWAN RAK3172 :

• Noyau – Microcontrôleur STM32WLE5CC, cœur Arm Cortex-M4 à 48 MHz avec 256 Ko de mémoire flash et 64 Ko de SRAM
• HAT compatible avec l’en-tête Raspberry Pi 40 broches
• 1x interface SPI, 1x interface UART (jeu de commandes AT facile à utiliser)
• Écran – Écran TFT RVB de 1,14 pouces, 240 x 135 pixels, 65 000/262 000 couleurs ; Pilote d’affichage ST7789 via l’interface SPI
• 1x interface USB Type C pour un accès autonome au module LPWAN pour la configuration
• 2x boutons programmables pour un contrôle supplémentaire
• 1x buzzer pour les alertes audio dans les projets
• Bandes prises en charge : (EU433, CN470, RU864, IN865, EU868, AU915, US915, KR920 et AS923)

Spécifications de la carte relais GatePi LoRaWAN 4/8 canaux

• SoC – Microcontrôleur RP2040 Arm Cortex-M0 à 133 MHz avec 264 Ko de mémoire et 2 Mo de stockage et module émetteur-récepteur RAK3172 basé sur la puce STM32WLE5CC
• Relais 4 voies/relais 8 voies
• Connecteur d’antenne IPEX
• Interrupteur d’alimentation à distance

Les modèles RAK3172 utilisent un micrologiciel basé sur RAKwireless Unified Interface V3 (RUI3), prenant en charge la création de différentes fonctionnalités à l’aide des API RUI, et récemment open source par la société.

La série LoRaWAN cible les applications IoT, telles que les villes intelligentes, l’agriculture, l’industrie, la sécurité publique et les soins de santé. D’autres produits récents de SB Components incluent le Trekko Pico, les MCU Microflex et les écrans Dual Roundy et Squary, et la société a également lancé d’autres LoRa/LoRaWAN dans le passé, notamment le messager et le talkie-walkie MessengerPi LoRa et le Lo-Fi ESP32-S3. conseil.

Les variantes coûtent entre 34 $ et 156 $. Les différents tarifs sont listés ci-dessous :

• Évasion LoRaWAN – 32 $
• Chapeau LoRaWAN pour Raspberry Pi – 34 $
• Clé USB LoRaWAN RP2040 – 47 $
• LoRaWAN pour Raspberry Pi Pico – 50 $
• LoRaWAN pour ESP32 – 50 $
• Relais GatePi LoRaWAN 4 canaux – 50 $
• Relais GatePi LoRaWAN 8 canaux – 65 $
• CHAPEAU de passerelle LoRaWAN – 165 $

SB Components a lancé sa série de produits LoRaWAN sur Kickstarter, la campagne de financement participatif ayant encore 15 jours au moment de la publication. La remise des récompenses devrait commencer d’ici juillet 2024.
