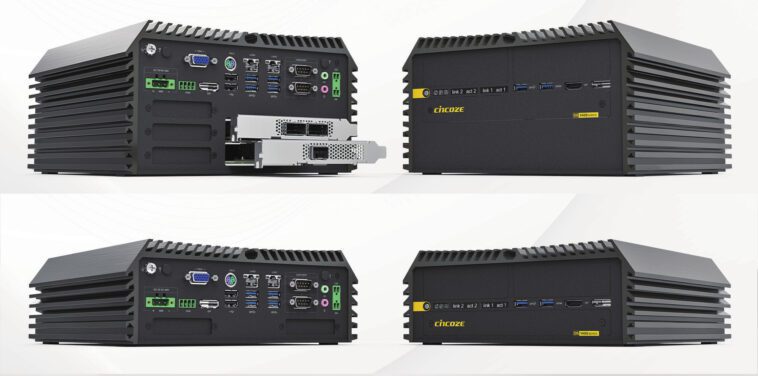

Les ordinateurs embarqués de la série Cincoze DS-1400 sont dotés de processeurs Alder Lake-S de 12e génération et de logements d’extension PCIe

L’ordinateur embarqué robuste Cincoze série DS-1400 est livré avec un choix de processeur Alder Lake-S de 12e génération, jusqu’à 64 Go de mémoire DDR5 ECC, prend en charge deux disques SATA de 2,5 pouces, ainsi que le stockage SSD mSATA et NVMe, et jusqu’à deux PCIe. emplacements d’extension.

Les ordinateurs intégrés sont également dotés de deux ports Gigabit Ethernet, prennent en charge jusqu’à quatre écrans indépendants via les interfaces HDMI, DisplayPort et VGA, disposent de huit ports USB, de deux connecteurs RS232/422/485 DB9 et offrent une entrée de 9 V à 48 V CC pour les applications industrielles. .

Spécifications du Cincoze DS-1400 :

• SoC – Processeur Alder Lake-S de 12e génération (l’un ou l’autre)
  • Intel Core i9-12900E 16 cœurs jusqu’à 5 GHz avec Intel UHD Graphics 770 ; TDP : 65 W
  • Intel Core i7-12700E 12 cœurs jusqu’à 4,8 GHz avec Intel UHD Graphics 770 ; TDP : 65 W
  • Intel Core i5-12500E 6 cœurs jusqu’à 4,5 GHz avec Intel UHD Graphics 770 ; TDP : 65 W
  • Intel Core i3-12100E 4 cœurs jusqu’à 4,2 GHz avec Intel UHD Graphics 730 ; TDP : 60 W
  • Intel Core i9-12900TE 16 cœurs jusqu’à 4,8 GHz avec Intel UHD Graphics 770 ; TDP : 35 W
  • Intel Core i7-12700TE 12 cœurs jusqu’à 4,7 GHz avec Intel UHD Graphics 770 ; TDP : 35 W
  • Intel Core i5-12500TE 6 cœurs jusqu’à 4,3 GHz avec Intel UHD Graphics 770 ; TDP : 35 W
  • Intel Core i3-12100TE 4 cœurs jusqu’à 4,0 GHz avec Intel UHD Graphics 730 ; TDP : 35 W
  • Intel Pentium G7400E 2 cœurs jusqu’à 3,6 GHz avec Intel UHD Graphics 710 ; TDP : 46 W
  • Intel Pentium G7400TE 2 cœurs jusqu’à 3,0 GHz avec Intel UHD Graphics 710 ; TDP : 35 W
  • Intel Celeron G6900E 2 cœurs jusqu’à 3,0 GHz avec Intel UHD Graphics 710 ; TDP : 46 W
  • Intel Celeron G6900TE 2 cœurs jusqu’à 2,4 GHz avec Intel UHD Graphics 710 ; TDP : 35 W
• Jeu de puces – Jeu de puces Intel R680E
• Mémoire système – Jusqu’à 64 Go de RAM via 2 supports SO-DIMM DDR5 4 800 MHz avec prise en charge de la mémoire non tamponnée et de type ECC
• Stockage
  • Baie HDD/SSD SATA 2,5 pouces accessible par l’avant (SATA 3.0)
  • Baie interne SATA HDD/SSD de 2,5 pouces (SATA 3.0)
  • mSATA – 3x prises mSATA (SATA 3.0, partagées avec la prise Mini-PCIe)
  • 1x socket M.2 Key-M type 2280 avec prise en charge du SSD PCIe Gen3 x4 NVMe ou du SSD SATA 3.0
  • RAID – Prend en charge RAID 0/1/5/10
• Sortie vidéo
  • HDMI 2.0 jusqu’à 4096 × 2160 à 30 Hz (testé jusqu’à 3840 x 2160 à 60 Hz)
  • 2x connecteurs DP jusqu’à 4096 x 2304 à 60 Hz (testés jusqu’à 3840 x 2160 à 60 Hz)
  • VGA jusqu’à 1920 x 1080 à 60 Hz
  • Prise en charge des écrans quad-indépendants
• l’audio
  • Codec audio – Codec audio Realtek ALC888 haute définition (HD)
  • 1x prise de sortie ligne 3,5 mm
  • 1x prise d’entrée micro 3,5 mm
• La mise en réseau
  • 1x port Gigabit Ethernet RJ45 via contrôleur Intel I219
  • 1x port Gigabit Ethernet RJ45 via le contrôleur Intel I210
• USB
  • 2 ports USB 3.2 Gen2 Type-A 10 Gbit/s
  • 4 ports USB 3.2 Gen1 Type-A à 5 Gbit/s
  • 2 ports USB 2.0 Type-A 480 Mbps
• Série – 2x RS-232/422/485 avec contrôle de flux automatique (prend en charge 5 V/12 V), connecteurs DB9
• Expansion
  • PCI-Express
    • DS-1400 – N/A
    • DS-1401 – 1x emplacement d’extension PCI/PCIe avec carte riser en option
    • DS-1402 – 2 emplacements d’extension PCI/PCIe avec carte riser en option
  • Mini PCI Express – 3x connecteurs mini PCIe pleine taille
  • Prises SIM – 2x prises SIM
  • Interface CMI (E/S multiples combinées)
    • 2x interfaces CMI haute vitesse pour une extension de module CMI en option
    • 2x interfaces CMI basse vitesse pour extension de module CMI en option
  • Interface CFM (Control Function Module) – 1x interface CFM IGN pour extension de module CFM-IGN en option
• Divers
  • Connecteur femelle mini-DIN PS/2 à 6 broches
  • Connecteur de ventilateur externe à 4 broches (bornier)
  • Détection d’allumage électrique
  • Effacer le commutateur CMOS
  • Boutons d’alimentation et de réinitialisation
  • Redémarrage instantané – Prend en charge la technologie de redémarrage instantané en 0,2 seconde
  • Minuterie de surveillance
  • Commutateur de mode d’alimentation – Commutateur de mode AT/ATX
  • Batterie de secours CMOS – SuperCap pour un fonctionnement sans entretien de la batterie CMOS
• Source de courant
  • 9 à 48 V CC via bornier 3 broches
  • Bornier à 2 broches pour la mise sous/hors tension à distance
  • Bornier à 2 broches pour LED d’alimentation à distance
  • Protection d’entrée de puissance inversée
  • Protection contre les surtensions – 51 ~ 58 V ; Coupez la tension de fonctionnement, remettez sous tension au niveau prédéfini pour récupérer
  • Protection contre les surintensités – 15A
• Dimensions – 227 x 261 mm, 88 à 128 mm d’épaisseur selon modèle
• Poids – 4,5 à 5,44 kg (aluminium extrudé avec métal robuste)
• MTBF – 371 274 heures (Telcordia SR-332 numéro 3, méthode 1, cas 3)
• Écart de température
  • en fonctionnement
    • Processeur TDP 35 W : -40°C à 70°C
    • Processeur TDP 65 W : -40°C à 50°C avec kit de ventilateur externe
  • Stockage – -40°C à 85°C
• Humidité relative – 95 % HR à 70 °C (sans condensation)
• Choc – MIL-STD-810G
• Vibrations – MIL-STD-810G
• CEM
  • CE, UKCA, FCC, ICES-003 Classe A
  • EN 50155 (EN 50121-3-2 uniquement)

Cincoze prend en charge Windows 10 par défaut, mais Linux peut également s’exécuter sur l’appareil sur demande. Outre les emplacements d’extension PCIe présents dans les modèles DS-1401 et DS-1402, tous les modèles sont livrés avec des interfaces d’extension CMI et CMF avec une large gamme d’options allant de la mise en réseau au module série, comme indiqué ci-dessous.

Les ordinateurs embarqués Cinzoze DS-1400, DS-1401 et DS-1402 sont désormais disponibles à un prix non divulgué. Il semble qu’il s’agisse de mises à jour des ordinateurs embarqués sans ventilateur Cincoze DX-1200 avec une extension supplémentaire. Plus de détails peuvent être trouvés sur la page des produits.
