Les modules WiFi 6 et BLE 5.4 Abluetech PTR7002 et PTR5302 sont dotés de puces sans fil Nordic Semi nRF7002/nRF5340

Abluetech, basée à Shenzhen, a lancé deux modules sans fil à faible consommation basés sur les puces sans fil Nordic Semi nRF7002 et nRF5340. Le PTR7002 est un module WiFi 6 double bande basé sur la puce nRF7002, et le module PTR5302 combine le nRF7002 avec le microcontrôleur sans fil nRF5340 pour offrir une connectivité WiFi 6 double bande et Bluetooth LE 5.4

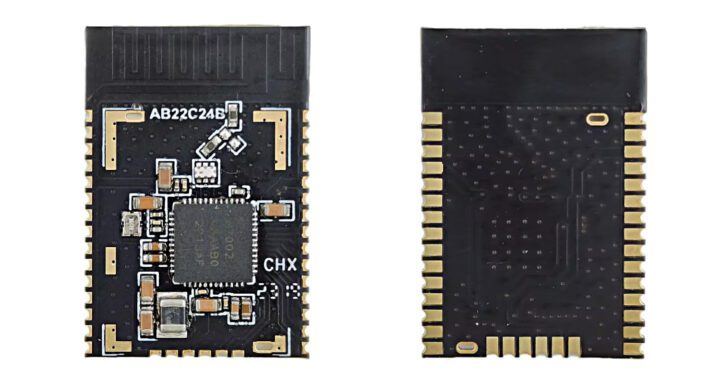

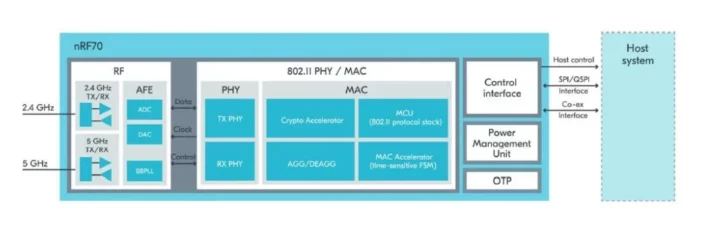

Module WiFi 6 double bande Abluetech PTR7002 avec nRF7002

Spécifications du PTR7002 :

• Jeu de puces – Nordic Semi nRF7002
• Sans fil
  • Wi-Fi 6 double bande
  • Puissance Tx – Jusqu’à +21 dBm
  • Sensibilité Rx – -96,5 dBm à 2,4 GHz / -90,5 dBm à 5 GHz
  • Bande passante PHY – Jusqu’à 86 Mbps (MCS7) 1SISO ; bande passante 20 MHz
  • Modes – Station, Wi-Fi Direct, Soft AP (fonctionnement Wi-Fi 4 uniquement), modes simultanés Station + Soft AP/Wi-Fi Direct/Station.
  • Antenne PCB double bande 2,4 GHz et 5 GHz
  • Portée – Jusqu’à 300 mètres
• Interface hôte – SPI / QSPI ; ensemble de commandes AT
• Tension d’alimentation – 2,9 à 4,5 V
• Consommation d’énergie (à 3,6 V à confirmer)
  • Courant de crête Tx – ~165mA à 2,4GHz +15dBm / ~244mA à 5GHz +15dBm
  • Courant de crête Rx – ~60 mA à 2,4 GHz / ~56 mA à 5 GHz
  • Courant de sommeil profond – ~2μA
• Dimensions – 25,8 x 17,2 mm

Le module WiFi 6 PTR7002 est conçu pour s’interfacer avec les SoC sans fil des séries nRF52 et nRF53 de Nordic Semi et les systèmes IoT cellulaires en boîtier (SiP) de la série nRF91, mais il peut également être utilisé avec d’autres microcontrôleurs ou processeurs d’application avec une interface SPI ou QSPI de rechange.

Le module PTR7002 et le chipset WiFi 6 nRF7002 sont optimisés pour une faible consommation et adaptés à la domotique, à l’éclairage intelligent et à d’autres appareils IoT avec Matter, Bluetooth LE pour la mise en service, Thread pour le maillage basse consommation et Wi-Fi pour le haut débit.

La page produit du fabricant contient des informations limitées, mais le site Web du développeur de Nordic Semi propose de nombreuses ressources pour vous aider à démarrer avec le développement du logiciel nRF7002. J’ai d’abord trouvé le module PTR7002 sur AliExpress où il est vendu 10,97 $, frais de port compris.

Module WiFi 6 et Bluetooth LE 5.4 double bande Abluetech PTR5302

Spécifications du PTR5302 :

• SoC – Nordic Semi nRF5340 double cœur Arm Cortex-M33 Bluetooth 5.4 et SoC multiprotocole avec 1 Mo de flash et 512 Ko de SRAM pour le cœur d’application et 256 Ko de flash et 64 Ko de SRAM pour le cœur réseau
• Chipset – Puces WiFi 6 double bande Nordic Semi RF7002
• Sans fil
  • Wi-Fi 6 double bande
    • Puissance Tx – Jusqu’à +21 dBm ou jusqu’à +19 dBm selon l’endroit où l’on lit…
    • Sensibilité Rx – -96,5 dBm à 2,4 GHz / -90,5 dBm à 5 GHz
    • Bande passante PHY – Jusqu’à 86 Mbps (MCS7) 1SISO ; bande passante 20 MHz
    • Modes – Station, Wi-Fi Direct, Soft AP (fonctionnement Wi-Fi 4 uniquement), modes simultanés Station + Soft AP/Wi-Fi Direct/Station.
    • Antenne PCB double bande 2,4 GHz et 5 GHz
    • Portée – Jusqu’à 300 mètres
  • Bluetooth LE 5.4
    • Bluetooth Mesh
    • Prise en charge de LE audio + Auracast
    • Puissance d’émission – +3 dBm
    • Sensibilité Rx – -97,5 dBm à BLE 1M
  • Radio 802.15.4 pour Thread, Zigbee, 2,4 GHz propriétaire, ANT/ANT+
  • Support de la matière
  • Antennes
    • WiFi – Antenne céramique
    • Antenne PCB BLE
• E/S – 34x GPIO
• Tension d’alimentation
  • BLE – 1,7 à 5,5 V
  • Wi-Fi – 2,9 à 4,5 V
• Consommation d’énergie (à 3,6 V)
  • Courant de crête Tx – ~165mA à 2,4GHz +15dBm / ~246mA à 5GHz +15dBm
  • Courant de crête Rx – ~60 mA à 2,4 GHz / ~56 mA à 5 GHz
  • Courant de sommeil profond – ~4 μA
• Dimensions – 23,5 x 23,5 mm

Le PTR5302 peut être utilisé comme module autonome grâce au cœur d’application Cortex-M33 et devrait éventuellement être trouvé dans les appareils Smart Home, l’éclairage intelligent, les passerelles/ponts IoT, les produits portables, les appareils de santé et d’autres appareils IoT.

La page produit contient quelques détails supplémentaires, notamment une fiche technique avec le brochage et d’autres informations, mais rien sur le logiciel. Vous pouvez probablement utiliser la même documentation mentionnée ci-dessus pour le DK nRF7002 officiel de Nordic Semi, car il est également basé sur une conception nRF5340 + nRF7002. La fiche technique mentionne un PTR5302-EVB avec touches, LED et en-têtes d’E/S, mais je n’ai pas pu trouver d’informations à ce sujet. Le module PTR5302 peut être acheté sur AliExpress pour 15,40 $ avec livraison.

Ce sont les premiers modules nRF7002 tiers que nous couvrons sur Raspberryme Software, mais le site Web de Nordic Semi répertorie également les modules de Fanstel et MinewSemi, en plus des modèles Abluetech décrits dans cet article.
