Les modules « RP2350 Stamp » de Solder Party sont dotés du microcontrôleur Raspberry Pi RP2350A ou RP2350B

Le RP2350 Stamp de Solder Party est une mise à jour du petit module RP2040 Stamp de la société basé sur un Raspberry Pi RP2350A, et ils ont également introduit le module RP2350 Stamp XL qui utilise les broches GPIO supplémentaires sur le RP2350B et une carte porteuse « RP2xxx Stamp Carrier XL » prenant l’un ou l’autre module.

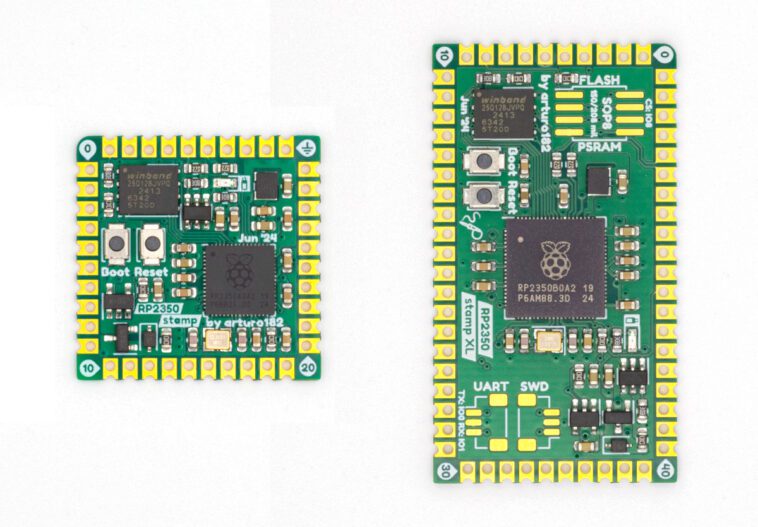

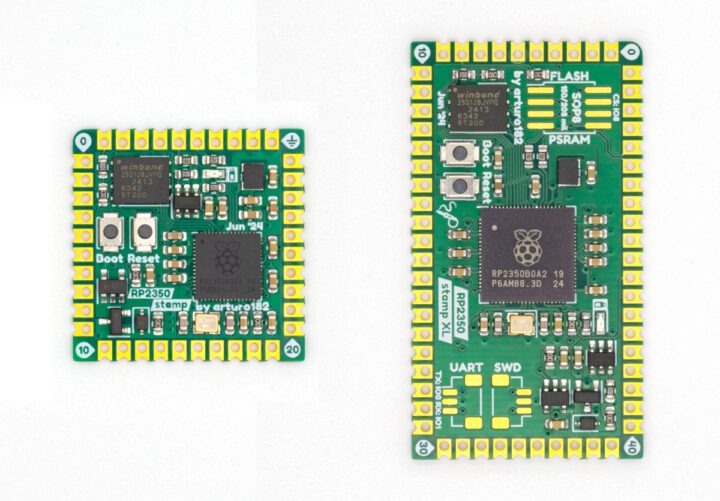

Tampon RP2350 et Tampon RP2350 XL

Le RP2350 Stamp a exactement la même configuration que le RP2040 Stamp et bénéficie principalement des cœurs Cortex-M33 plus puissants, de la mémoire supplémentaire et des fonctionnalités de sécurité, tandis que la variante XL ajoute plus de GPIO, une empreinte pour une puce PSRAM, ainsi que des connecteurs UART et SWD. Les deux sont livrés avec une mémoire flash SPI de 16 Mo pour le stockage.

Spécifications du tampon RP2350 :

• Microcontrôleur – Raspberry Pi RP2350A MCU
  • Processeur – Processeur Arm Cortex-M33 double cœur à 150 MHz
  • Mémoire – 520 Ko de RAM interne
  • Stockage OTP de 8 Ko
  • Emballage – QFN-60; 7×7 mm
• Stockage – 16 Mo de mémoire flash
• E/S – Les 30 E/S sont réparties via 40 trous traversants et crénelés, y compris jusqu’à
  • 2x UART, 2x SPI, 2x I2C
  • 16x PWM
  • 4x ADC
  • 12x machines d’état PIO
  • Périphérique HSTX
  • Hôte et périphérique USB
  • SWD pour le débogage
  • 5 V, 3,3 V, VBAT et GND
• Sécurité – Démarrage sécurisé, Arm TrustZone
• Divers
  • Boutons de réinitialisation et de démarrage
  • Cristal 12 MHz
• Alimentation électrique
  • Tension d’alimentation – 3,6 à 6,5 V CC via la broche « 5 V »
  • Régulateur de tension à faible chute de tension (LDO) 500 mA 3,3 V
  • Circuit d’alimentation et de charge LiPo (avec LED de charge)
• Dimensions – 25,4 x 25,4 mm

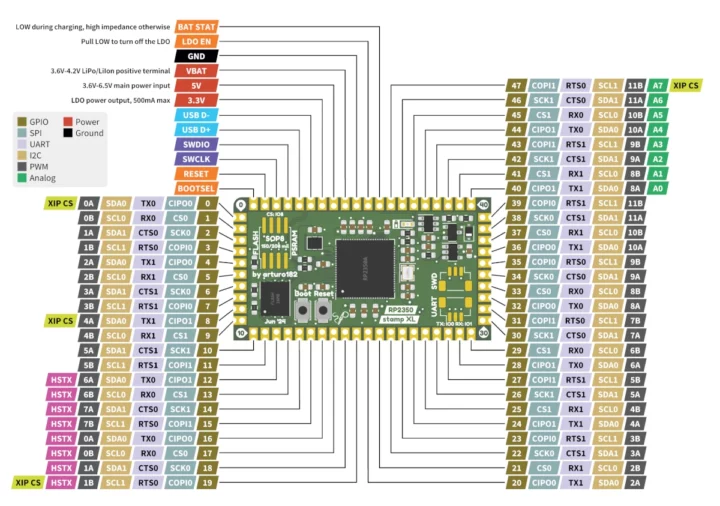

Spécifications du tampon RP2350 XL :

• Microcontrôleur – Raspberry Pi RP2350B MCU
  • Processeur – Processeur Arm Cortex-M33 double cœur à 150 MHz
  • Mémoire – 520 Ko de RAM interne
  • Stockage OTP de 8 Ko
  • Emballage – QFN-80; 10×10 mm
• Stockage
  • Mémoire flash de 16 Mo
  • Empreinte pour une deuxième QSPI FLASH/PSRAM
• E/S
  • Toutes les 48 E/S réparties via 60 trous traversants et crénelés, y compris jusqu’à
    • 2x UART, 2x SPI, 2x I2C
    • 24x PWM
    • 8x ADC
    • 12x machines d’état PIO
    • Périphérique HSTX
    • Hôte et périphérique USB
    • SWD pour le débogage
    • 5 V, 3,3 V, VBAT et GND
  • Empreintes pour connecteurs SWD et UART JST, broches compatibles avec la sonde de débogage Raspberry Pi
• Sécurité – Démarrage sécurisé, Arm TrustZone
• Divers
  • Boutons de réinitialisation et de démarrage
  • Cristal 12 MHz
• Alimentation électrique
  • Tension d’alimentation – 3,6 à 6,5 V CC via la broche « 5 V »
  • Régulateur de tension à faible chute de tension (LDO) 500 mA 3,3 V
  • Circuit d’alimentation et de charge LiPo (avec LED de charge)
• Dimensions – 44,5 x 25,4 mm

Le module RP2350 Stamp XL semble être une belle plate-forme pour expérimenter pleinement le nouveau microcontrôleur Raspberry Pi RP2350B, en particulier lorsqu’il est utilisé avec la carte porteuse détaillée ci-dessous.

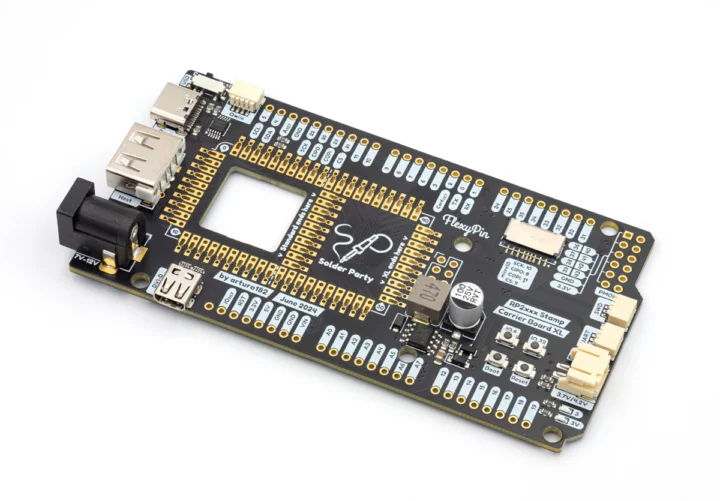

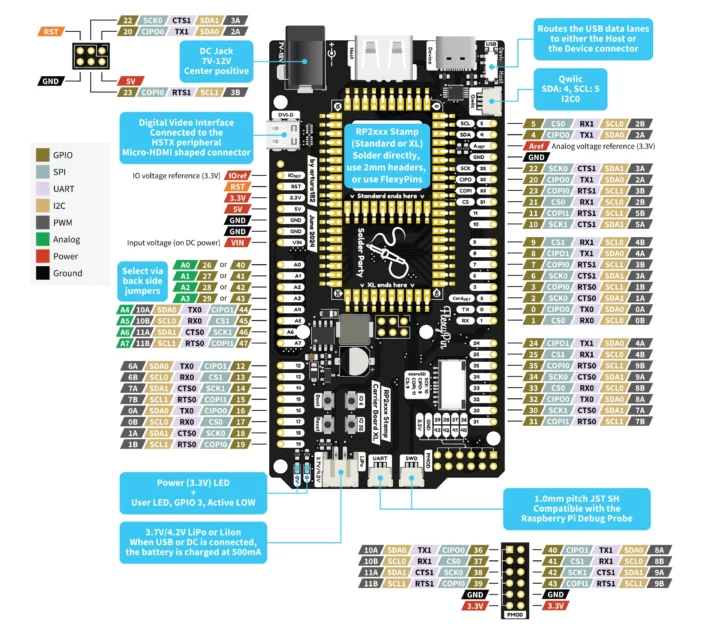

Porte-timbres XL RP2xxx

Le RP2xxx Stamp Carrier XL suit le facteur de forme Arduino Mega/Due permettant une compatibilité mécanique et électrique avec de nombreux shields existants, y compris ceux conçus pour l’Arduino UNO.

Caractéristiques:

• Compatible avec les modules Stamp RP2350 décrits ci-dessus
• Stockage – Emplacement pour carte MicroSD
• Sortie vidéo – Port micro HDMI connecté au périphérique HSTX
• USB – Connecteur hôte et périphérique USB avec interrupteur à bascule
• Expansion
  • Embases compatibles Arduino ; remarque : E/S 3,3 V, les broches ne tolèrent pas 5 V.
  • Connecteur Qwicc pour modules I2C
  • En-tête PMOD
• Débogage – Connecteurs SWD et UART pour la sonde Raspberry Pi Pico
• Divers
  • 2x boutons utilisateur, boutons de démarrage et de réinitialisation
  • LED USR
  • Voyant d’alimentation (3,3 V)
• Alimentation électrique
  • Prise 7 V à 12 V CC ; centre positif
  • Connecteur LiPo 3,7/4,2 V
  • 5V via le port USB
• Dimensions – 101,6 x 53,34 mm

Une fonctionnalité intéressante est l’empreinte 3-en-1 SMD/TH/FlexyPin Stamp qui permet trois options d’assemblage différentes : soudure directe et embases femelles ou flexypins pendant le développement/prototypage, ou lorsqu’elle est utilisée comme gabarit de clignotement pour les modules RP2350 Stamp.

Les modules sont livrés avec le firmware CircuitPython qui inclut un fichier de carte pour le Carrier auquel vous pouvez accéder en utilisant la ligne suivante dans votre code :

</p> <p>importer stamp_carrier_board_xl comme board

Vous trouverez plus de détails sur le site de documentation.

Malheureusement, les modules Raspberry Pi RP2350A/RP2350B et la carte de support ne sont pas disponibles pour le moment, mais devraient l’être dans les prochaines semaines. Nous avons déjà des informations sur les prix des RP2350 Stamp et RP2350 Stamp XL à vendre pour le même prix de 11 $ et la carte de support pour 7,5 $. Les clients intéressés peuvent déjà rejoindre la liste d’attente sur la boutique Lectronz de Solder Party.
