Qualcomm a ajouté deux nouveaux modules IoT à sa série de produits de connectivité sans fil : le module WiFi 4 « micro-puissance » Qualcomm QCC730M et le module tri-radio QCC74xM, les deux modules étant conçus pour les maisons intelligentes, les appareils intelligents, les appareils médicaux et les applications industrielles. .

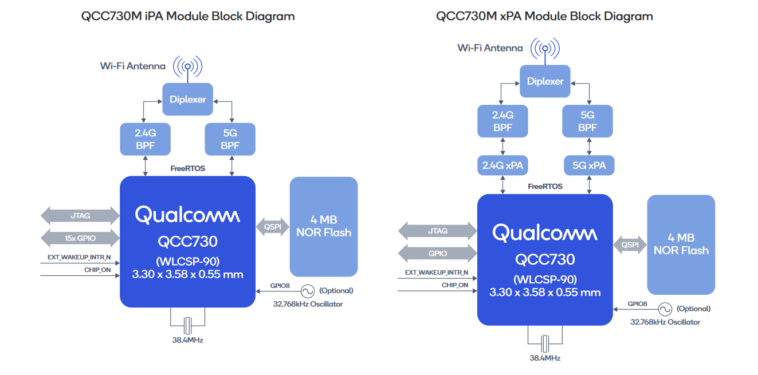

Le Qualcomm QCC730M est un module Wi-Fi 4 double bande à micro-alimentation avec un microcontrôleur Arm Cortex-M4F à 60 MHz, 640 Ko de SRAM, 1,5 Mo de RRAM, un accélérateur de chiffrement matériel et un démarrage, un débogage et un stockage sécurisés. Sa conception basse consommation est idéale pour les appareils IoT portables alimentés par batterie tels que les caméras IP, les capteurs et les serrures intelligentes. Basé sur le module Qualcomm QCC730, il dispose d’un boîtier LGA à 36 broches avec une antenne PCB ou un connecteur RF et prend en charge jusqu’à 4 Mo de flash NOR en option.
Le Qualcomm QCC74xM est le « premier module de connectivité programmable » de Qualcomm, intégrant un module RISC-V 32 bits, une mémoire empilée en option (PSRAM et NOR flash) et un chipset tri-radio pour WiFi 6, Bluetooth 5.3 et IEEE 802.15.4. (Thread et Zigbee). Sa conception tout-en-un en fait une solution monopuce économique pour les appareils IoT Edge. Il est basé sur le Qualcomm QCC740 mais est disponible au format LGA et offre davantage d’interfaces périphériques.
Les deux chipsets prennent en charge les opérations sans hôte et hébergées. Le QCC740, en particulier, est capable d’exécuter la pile de protocoles et les applications IoT de manière indépendante sans MCU externe.
Spécifications Qualcomm QCC730M :
- CPU – Arm Cortex-M4F à 60 MHz avec unité à virgule flottante
- Mémoire/Stockage
- 1,5 Mo de RRAM (600 Ko pour les applications)
- 640 Ko de SRAM (260 Ko pour les applications)
- XiP sur flash QSPI
- Jusqu’à 4 Mo de flash NOR (en option)
- Wi-Fi
- Normes : 802.11b, 802.11g, 802.11n, 802.11a
- Bandes spectrales : 2,4 GHz, 5 GHz
- Canaux : 20 MHz
- Configuration de l’antenne : 1 × 1
- Caractéristiques : jusqu’à MCS3
- Interfaces – 36 broches
- 15x GPIO (multiplexé),
- SPI (esclave), QSPI (maître), I2C (maître), UART (2 fils)
- Réveil, VBAT, GND, signalisation FEM
- Sécurité
- Accélérateur matériel de cryptographie
- Démarrage sécurisé, accélérateur cryptographique, environnement et services d’exécution de confiance Qualcomm, débogage sécurisé
- Package – Package de module LGA 36 broches, toutes les variantes de module sont compatibles avec les broches
- iPA : 12,28 x 19,8 x 2,6 mm (antenne PCB), 12,28 x 14,8 x 2,2 mm (connecteur RF)
- xPA : 12,28 x 23,0 x 2,6 mm (antenne PCB), 12,28 x 18,0 x 2,6 mm (connecteur RF)
Spécifications Qualcomm QCC74xM :
- CPU – RISC-V 32 bits à 325 MHz avec DSP et FPU
- Mémoire/Stockage
- ROM de 128 Ko, eFuse de 4 Ko et OTP de 1/2/4 Ko
- 484 Ko de SRAM sur puce (32 Ko de I-Cache et 16 Ko de D-Cache)
- 4/8/16 Mo PSRAM SiP (en option)
- 4/8 Mo NOR flash SiP (en option)
- Réseau
- Wi-Fi 6, 802.11b/g/n/ax, configuration d’antenne 1×1
- Bluetooth5.3
- IEEE 802.15.4 (Thread et Zigbee)
- Antenne PCB ou connecteur RF
- Interfaces – Pads de module LGA 32 et 46 broches
- Jusqu’à 35x GPIO (multiplexé)
- SD/MCC/SF, SDIO, QSPI, SPI, I2C, I2S
- UART, PWM, ADC/DAC, CAN, RMII
- USB, VDD, GND
- Sécurité
- Accélérateur matériel de cryptographie
- Démarrage sécurisé, accélérateur cryptographique, environnement et services d’exécution de confiance Qualcomm, débogage sécurisé
- Certifié PSA niveau un
- Emballer
- Module LGA 32 broches ; 12,28 x 17,28 x 2,4 mm (antenne PCB), 12,28 x 12,28 x 2,4 mm (RF)
- Module LGA 46 broches ; 14,82 x 23,63 x 2,4 mm (antenne PCB), 14,82 x 18,63 x 2,4 mm (RF)
Les modules sont précertifiés pour réduire les délais de mise sur le marché et faciliter l’intégration. Qualcomm fournit également un SDK open source basé sur FreeRTOS et un IDE basé sur VSCode pour faciliter le développement. La société a également l’intention de publier les kits de développement associés aux modules à une date indéterminée.
Le module Wi-Fi 4 double bande QCC730M et le module tri-radio QCC74xM sont désormais disponibles en tant qu’échantillons, et la disponibilité commerciale est prévue pour le premier semestre 2025. Le communiqué de presse et la page des produits WiFi Qualcomm fournissent plus d’informations.
Via Hackster.io
