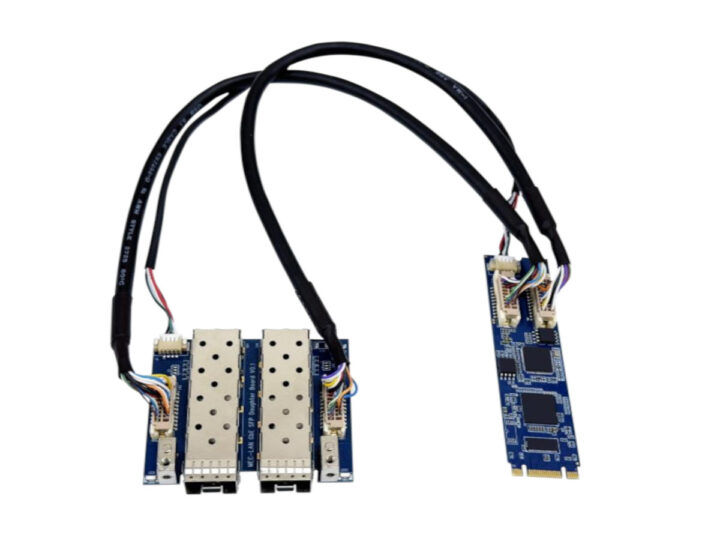

Cervoz M.2 MEC-LAN-2001-SFP et MEC-LAN-2002-SFP sont des modules d’expansion Ethernet SFP M.2 offrant une vitesse Ethernet Gigabit sur de longues distances pour la robotique en utilisant un contrôleur Intel I210-IS conforme aux normes IEEE 802.3x et 802.3z.
Les cages enfichables (SFP / SFP +) de petite forme sont généralement associés à des connexions Ethernet à grande vitesse de plus de 10 Gbit / s, mais un autre avantage des cages SFP sur des prises RJ45 est qu’elles permettent la transmission des données sur plusieurs kilomètres, tandis que RJ45 Ethernet est généralement limité à environ 100 mètres. Les modules d’expansion Ethernet Cervoz M.2 SFP permettraient de disposer des câbles longs dans des centres logistiques, des usines intelligentes, des centres de transport et des installations de gestion de l’énergie où les robots mobiles autonomes (AMR) fonctionnent sur de longues distances.

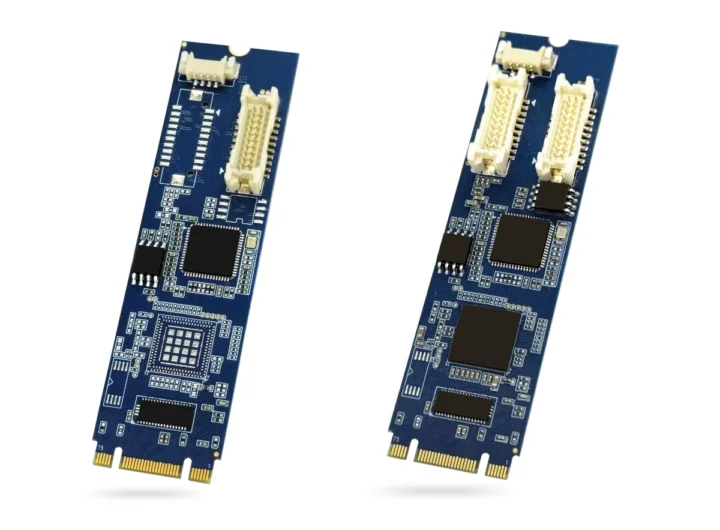

Cervoz M.2 MEC-LAN-2001-SFP et MEC-LAN-2002-SFP Spécifications:
- Ethernet
- Connecteurs Ethernet 1x ou 2x Gigabit via le (s) contrôleur (s) Intel I210-IS
- Prise en charge de la fonction Wake-on-Lan et Hot Swap
- Cages SFP 1x ou 2x via MEC Daughter Board
- Interface hôte – Connecteur de bord de touche M.2 B + M avec interface PCIe 2.0 x1 (5GT / S)
- Consommation d’énergie – 500mA @ 3,3 V
- Dimensions
- Module M.2 – 80 x 22 mm (M.2 2280 FACHIER) (clé B + M)
- MEC Girl Board – 60 x 47 mm
- Plage de températures – Fonctionnement: -40 ° C à + 85 ° C; Stockage: -40 ° C à + 125 ° C

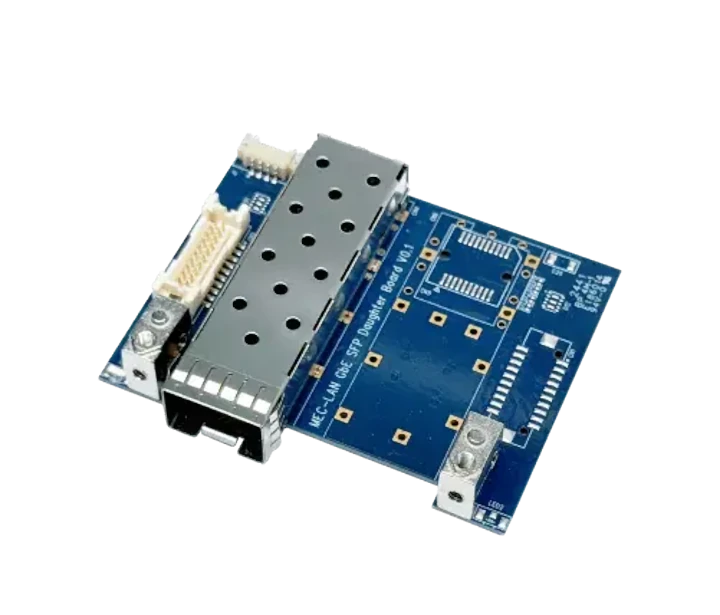

Les modules M.2 SFP Ethernet sont conçus pour être installés dans des mini PC, des ordinateurs industriels, des ordinateurs monomodes, des périphériques multimédias numériques et d’autres équipements avec une clé M.2 Key-B de rechange ou une prise de clé B avec des signaux PCIe. Une carte fille MEC avec une ou deux cages SFP est ensuite câblée au connecteur Ethernet sur le module M.2 et suit le mécanisme de montage MecFix qui permet à quatre options de montage:
- Support PCI / PCI standard
- Support PCI / PCI à profil bas
- Montage interne à l’intérieur du système PC à partir de n’importe quelle position et angle.
- Plaque avant / arrière personnalisée de PC en fonction des dimensions de la carte fille MEC.
Le package complet comprend la carte M.2, la carte fille MEC, un support, deux vis M2,5, une ou deux acables internes de 20 broches, un ou deux câbles d’alimentation et un guide d’installation rapide.
La société fournit des pilotes pour Windows 7/8/10/11, mais il n’y a pas de mot sur la prise en charge de Linux. C’est la même situation que le module Certoz M.2 à 2,5 gbe (RJ45) introduit l’année dernière. J’étais confus au début pour expliquer pourquoi vous voudriez des câbles Ethernet de plusieurs kilomètres sur les robots, car la gestion des câbles serait un problème. Je suppose donc que c’est plus pour l’infrastructure autour des robots comme les passerelles et les contrôleurs qui peuvent être répartis autour d’un hub logistique ou d’une grande usine, auquel cas, les câbles Ethernet à longue portée peuvent être judicieux d’interconnecter tous les équipements dans le (s) Lan (s) sur le site.
Lors de la recherche de modules Gigabit Ethernet M.2 SFP, j’ai remarqué que le LR-Link LRES2212PF-SFP est très similaire aux modèles Cervoz avec Intel I210 et une ou deux cages SFP, et elle est vendue sur AliExpress pour 69,99 $. Il y a plus de modules M.2 SFP 10GBE, tels que le SFF-8087 (39,99 $ sur Amazon), mais ceux-ci semblent plus grands et nécessiteront un refroidissement pour le contrôleur PCIe Ethernet de 10 Gbps. Alternativement, il existe également un modèle Ethernet rapide de 100 Mbps de Lantronix: le NM2-FXS-2230-SFP-20101.
Cervoz n’a pas fourni d’informations sur les prix pour son nouveau M.2 PCIe aux modules SFP Ethernet, mais la société mentionne une garantie de 3 ans. Plus de détails peuvent être trouvés sur la page des produits et dans le communiqué de presse.
Merci à TLS pour le conseil.
