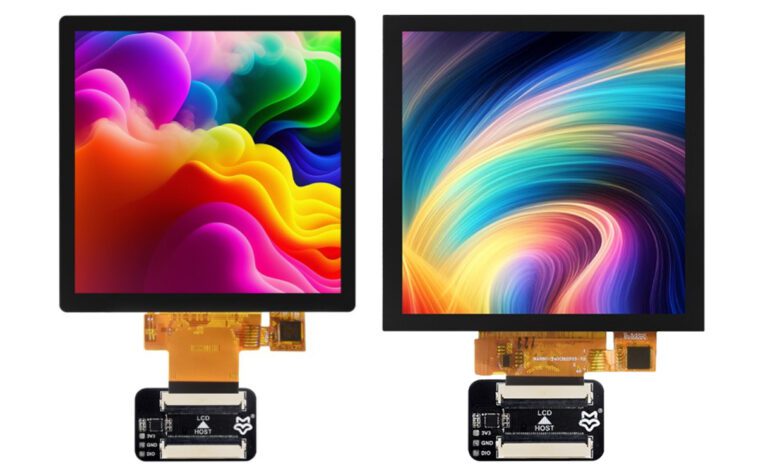

Les modules d’affichage tactile carrés LF40 de 4 pouces sont conçus pour la carte de développement Luckfox Pico Ultra

Les modules d’affichage Luckfox LF40-480480-ARK et LF40-720720-ARK sont deux nouveaux modules d’affichage tactile carrés de 4 pouces spécialement conçus pour la carte de développement Luckfox Pico Ultra micro Arm Linux. Les deux écrans sont dotés de panneaux IPS avec de larges angles de vision et une entrée tactile capacitive. Les modules d’affichage se connectent à la carte Pico Ultra via l’interface RGB666, ce qui garantit la compatibilité avec la carte. Les deux écrans ont une luminosité de 400 cd/m² et une plage de température de fonctionnement de -20 à 70 °C.

Les principales différences entre les deux cartes résident dans la résolution, la gamme de couleurs et le rapport de contraste. Le LF40-720720-ARK a une résolution de 720×720 pixels avec une gamme de couleurs plus large de 68 % NTSC et un rapport de contraste de 1000:1. Le LF40-480480-ARK, quant à lui, dispose d’un écran de 480×480 pixels, avec une gamme de couleurs non spécifiée et un rapport de contraste de 380:1.

Nous avons déjà écrit sur divers produits avec des écrans arrondis et semi-arrondis comme le Waveshare RP2040-LCD-0.99-B, l’écran tactile Waveshare ESP32-S3 1,69 pouces, le SB-Components Dual Roundy et bien d’autres, mais nous avons vu moins de produits avec des écrans carrés comme l’écran Squary 2 pouces de SB Components et ce nouveau module Luckfox en ajoute un à cette liste d’écrans carrés.

Spécifications des modules d’affichage à écran tactile carrés Luckfox :

• Spécifications communes
  • Taille de l’écran – 4 pouces
  • Panneau d’affichage – IPS
  • Type de contact – Capacitif
  • Puce tactile – GT911
  • Luminosité – 400 cd/m²
  • Température de fonctionnement : -20 à 70°C
  • Interface de communication – RGB666
• Spécifications du LF40-720720-ARK
  • Résolution – 720×720
  • Angle de vision – 170°
  • Rapport de contraste – 1000:1
  • Gamme de couleurs d’affichage – 68 % NTSC
  • Pas de pixel – 0,0999 × 0,0999 mm (H × V)
  • Dimensions du contour – 84,0 × 84,0 mm (H × L)
  • Surface d’affichage – 71,93 × 71,93 mm (H × L)
• Spécifications du LF40-480480-ARK
  • Résolution – 480×480
  • Angle de vision – 160°
  • Rapport de contraste – 380:1
  • Gamme de couleurs d’affichage – Non mentionnée
  • Pas de pixel – 0,1497 × 0,1462 mm (H × V)

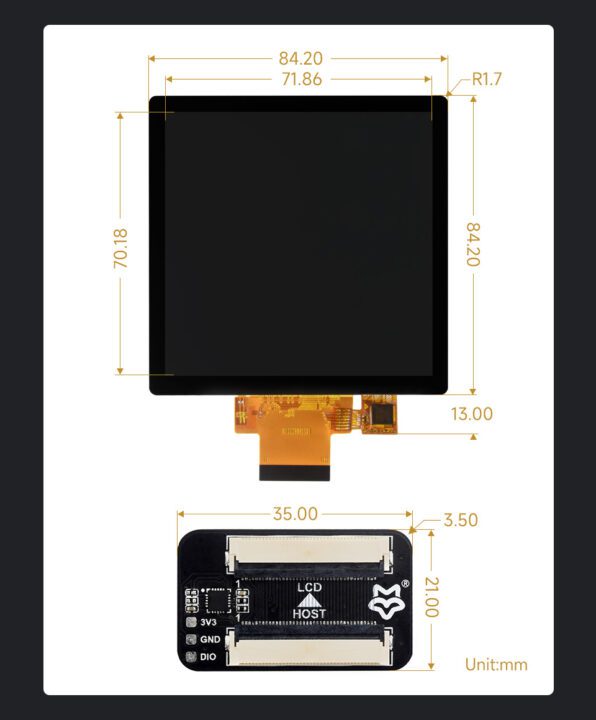

  • Dimensions du contour – 84,2 × 84,2 mm (H × L)
  • Surface d’affichage – 71,86 × 70,18 mm (H × L)

Les écrans sont tous très bien, mais après avoir vérifié la page wiki des deux modules d’affichage, j’ai découvert que la société parle d’un certain problème de conception que vous devez résoudre vous-même pour que l’écran fonctionne avec la carte de développement Pico Ultra. La société mentionne qu’il faut retirer une résistance à l’arrière de la carte pour fonctionner avec le module d’affichage. Ils mentionnent également que « pour les versions expédiées après le 5 juillet 2024, cette résistance ne sera pas soudée par défaut ». Le wiki fournit également un exemple LVGL et détaille le code source du pilote Linux.

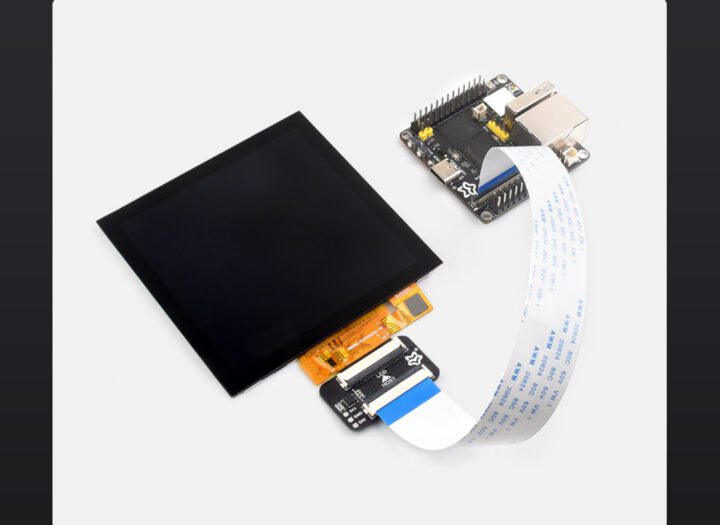

Le PCB flexible qui sort de l’écran est connecté à une carte adaptateur à partir de laquelle un câble FPC transporte les signaux d’alimentation et de données du SBC vers l’écran, il y a aussi un 3,3 V, GND et un pad DIO pour peut-être connecter une alimentation externe mais la société ne mentionne pas clairement à quoi servent les pads.

Les écrans tactiles IPS carrés Luckfox LF40-480480-ARK coûtent 24,13 $ sur Aliexpress, 35,99 $ sur Amazon et 23,99 $ chez Waveshare. Le LF40-720720-ARK est vendu au prix de 30,61 $ sur Aliexpress, 42,99 $ sur Amazon et 29,99 $ chez Waveshare.
