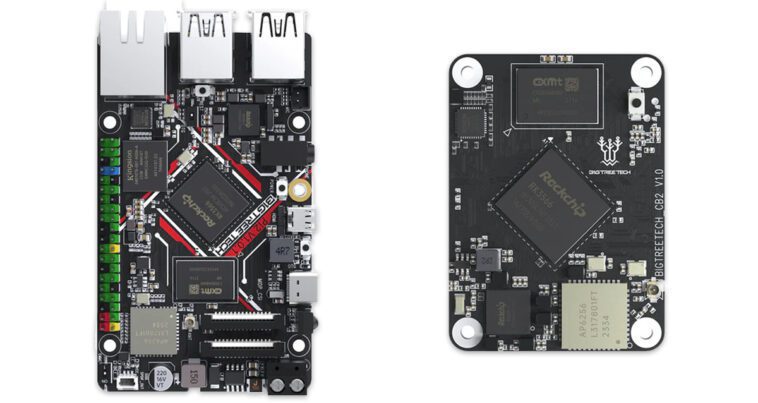

Les modules BIGTREETECH Pi 2 SBC et CB2 pour imprimantes 3D intègrent désormais le SoC Rockchip RK3566 avec Gigabit Ethernet

BIGTREETECH a récemment annoncé la sortie du BIGTREETECH Pi 2 SBC et du BIGTREETECH CB2 SoM, tous deux alimentés par le SoC Rockchip RK3566. Ces nouveaux modules sont des mises à niveau directes de BIGTREETECH Pi v1.2 et BIGTREETECH CB1, que nous avons abordées et examinées dans nos articles précédents.

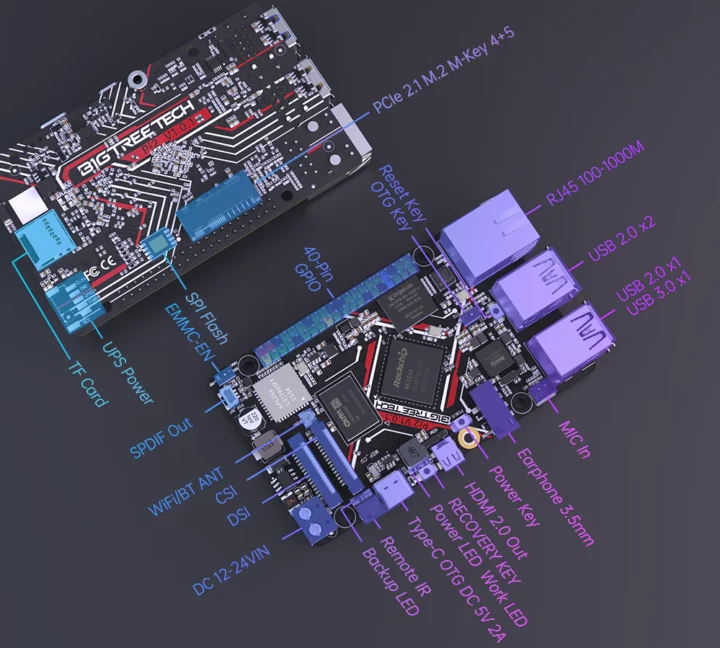

Spécialement conçus pour les imprimantes 3D, ces nouveaux modules ont un facteur de forme similaire à celui d’un Raspberry Pi et du module RPI CM4, et sont dotés d’un ensemble de fonctionnalités améliorées, notamment la prise en charge de GbE Ethernet, du WiFi double bande, jusqu’à 32 Go de LPDDR4. RAM, stockage eMMC, HDMI, USB et plus encore.

BIGTREETECH Pi 2 Spécifications

• SoC – Rockchip RK3566
  • Processeur – Processeur quadricœur Arm Cortex-A55 à 1,8 GHz
  • GPU – GPU Arm Mali G52-2EE avec prise en charge d’OpenGL ES 1.1/2.0/3.2, Vulkan 1.1, OpenCL 2.0
  • NPU – Accélérateur IA TOPS 0,8
  • VPU – Décodage vidéo 4Kp60 H.265/H.264/VP9, encodage vidéo 1080p100f H.265/H.264
• Mémoire système – 2 Go LPDDR4 (personnalisable – 1 Go/2 Go/4 Go/8 Go)
• Stockage
  • eMMC de 32 Go avec (personnalisable – 8 Go/32 Go/64 Go/128 Go)
  • Emplacement pour carte MicroSD (compatible SDIO2.0)
  • Flash SPI personnalisable – W25Q256JWEIQ
  • PCIe 2.1 1 × 1 voie (prend en charge M.2 2242 4PIN + 5PIN)
• Sortie vidéo – SORTIE HDMI 2.0 (480p à -4K 60 Hz)
• Caméra – Caméra MIPI CSI2 à 2 voies (320P-1080P 60Hz) La carte doit également prendre en charge la caméra Raspberry Pi V1.3 (OV5647) et la caméra Raspberry Pi V2 (IMX219)
• La mise en réseau
  • Prise en charge Gigabit Ethernet
  • WiFi 2,4 GHz/5 GHz (802.11 ac/a/b/g/n, 433,3 Mbps), Bluetooth 5.2 avec antenne intégrée et connecteur uFL
• USB – 3x USB 2.0, 1x USB 3.0
• l’audio
  • Interface audio 3,5 mm avec entrée MIC
  • Port d’entrée de microphone à condensateur supplémentaire
• Extension – En-tête GPIO standard à 40 broches
• Divers – Récepteur IR intégré
• Source de courant
  • Tension d’entrée – DC 5 V ± 5 %/2 A (Type-C)
  • DC 12V-24V (bornes à vis – garantissant la compatibilité avec les imprimantes 3D)
  • Tension de sortie – 3,3 V ± 2 %/100 mA
• Dimensions – 93,8 mm x 56 mm

Remarque – Les principales spécifications du CB2 restent presque les mêmes que celles du Pi 2 avec quelques différences mineures telles que le récepteur IR intégré, les tensions d’entrée, etc.

Le BTT Pi 1 exécute l’image CB1 basée sur le logiciel d’imprimante 3D open source Debian 11, Linux 5.16 et Klipper. Cependant, pour le BTT Pi 2, la société n’a pas clairement mentionné de quoi il s’agirait, et il n’y a pas non plus de mises à jour sur leur référentiel GitHub. Dans la boîte, vous trouverez le SBC lui-même, une antenne Wi-Fi, un dissipateur thermique, un autocollant BIGTREETECH et un BTT Duck. Il en va de même pour le module CB2.

Au moment de la rédaction de cet article, le BIGTREETECH Pi 2 est au prix de 49,99 $ et est disponible sur la page de la boutique officielle. Cependant, le module CB2 ne sera disponible que le 26 avril sur la même page. Pour plus d’informations, vous pouvez également consulter leur annonce de produit.
