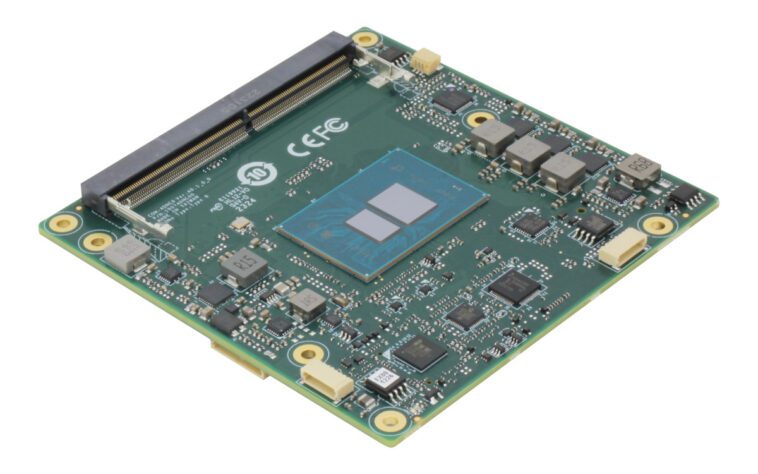

AAEON a dévoilé deux familles d’ordinateurs sur module compacts COM Express Type 6 avec le COM-RAPC6 conçu pour des performances élevées avec les processeurs Raptor Lake de 13e génération, du processeur Intel U300E de 15 W jusqu’aux SKU Intel Core i7 de 45 W, et le COM-ADNC6 optimisé. pour plus d’efficacité avec les processeurs Alder Lake-N tels que les processeurs Intel Core i3-N305 ou Atom x7425E.
Caractéristiques:
- SoC Raptor Lake de 13e génération (l’un ou l’autre) – Notez les fréquences affichées comme fréquences de base
- Processeur Intel Core i7-13800HRE 14C/20T à 2,5 GHz avec carte graphique Intel Iris Xe ; PBP : 45W
- Processeur Intel Core i7-13800HE 14C/20T à 2,5 GHz avec carte graphique Intel Iris Xe ; PBP : 45W
- Processeur Intel Core i5-13600HE 12C/16T à 2,7 GHz avec carte graphique Intel UHD ; PBP : 45W
- Processeur Intel Core i3-13300HE 8C/12T à 2,1 GHz avec carte graphique Intel UHD ; PBP : 45W
- Processeur Intel Core i7-1370PE 14C/20T à 1,9 GHz avec carte graphique Intel UHD ; PBP : 28 W
- Processeur Intel Core i5-1340PE 14C/16T à 1,8 GHz avec carte graphique Intel UHD ; PBP : 28 W
- Processeur Intel Core i3-1320PE 8C/12T à 1,7 GHz avec carte graphique Intel UHD ; PBP : 28 W
- Processeur Intel Core i3-1315UE 6C/8T à 1,2 GHz avec carte graphique Intel UHD ; PBP : 15W
- Processeur Intel U300E 5C/6T à 1,10 GHz avec carte graphique Intel UHD ; PBP : 15W
- Mémoire système – Jusqu’à 64 Go de DDR5 non ECC via 2 connecteurs SO-DIMM (processeur U jusqu’à 4 800 MT/s, processeur H/P jusqu’à 5 200 MT/s)
- Stockage – 2x interfaces SATA
- Sortie vidéo
- 3x DDI jusqu’à 3840 x 2160
- LVDS/eDP 18/24 bits simple/double canal jusqu’à 1920 x 1080/3840 x 2160 à 60 Hz
- VGA jusqu’à 1920 x 1080
- Jusqu’à 4x écrans indépendants
- Audio – Interface audio haute définition
- Mise en réseau – Gigabit Ethernet 2,5 Gbit/s via le contrôleur Intel I226
- USB – 8x USB 2.0, 4x USB 3.2 Gen 2
- Port série – 2x UART à 2 fils (Tx/Rx)
- Sécurité – TPM 2.0
- Expansion
- 4x PCIe[x1] (Configurable par le BIOS) + 1x PCIe[x4] + 1x PCIe[x8]; PCIe[x8] pour processeur série H uniquement
- GPIO 8 bits
- 1x I2C, 1x SMBus
- Divers – BIOS AMI UEFI avec Wake on LAN, minuterie de surveillance
- Source de courant
- +12V et +5VSB pour ATX, +12V pour AT
- Type d’alimentation – AT/ATX
- Consommation électrique (typique) – 8,30 A à +12 V avec Intel Core i7-13800HE, 2 x 32 Go DDR5
- Dimensions – 95 x 95 mm (facteur de forme compact COM Express Type 6)
- Poids – 120 grammes
- Écart de température
- Fonctionnement – 0°C à 60°C ou WiTAS 2 : -40°C à 85°C sur la référence du processeur sélectionnée
- Stockage – -40°C à 85°C
- Humidité – 0 % ~ 90 % d’humidité relative, sans condensation
- CEM – CE/FCC Classe A
AAEON prend en charge les systèmes d’exploitation Windows 10 (64 bits) et Ubuntu 23.10.1 (noyau Linux 6.5) et affirme que le COM-RAPC6 est particulièrement adapté aux marchés de la robotique avancée et des passerelles Edge.
Caractéristiques:
- SoC Alder Lake N-Series de 12e génération (l’un ou l’autre)
- Processeur Intel Core i3-N305 8C jusqu’à 3,8 GHz (Turbo) avec carte graphique Intel UHD ; PBP : 15W
- Processeur Intel Atom x7425E 4C jusqu’à 3,4 GHz (Turbo) avec carte graphique Intel UHD ; PBP : 12W
- Processeur Intel Atom x7211E 2C jusqu’à 3,2 GHz (Turbo) avec carte graphique Intel UHD ; PBP : 6W
- Processeur Intel N97 4C jusqu’à 3,6 GHz (Turbo) avec carte graphique Intel UHD ; PBP : 12W
- Processeur Intel N50 2C jusqu’à 3,4 GHz (Turbo) avec carte graphique Intel UHD ; PBP : 6W
- Mémoire système – Jusqu’à 16 Go de mémoire DDR5 non ECC via 1x socket SODIMM jusqu’à 4 800 MT/s
- Stockage – 2x interfaces SATA
- Sortie vidéo
- LVDS/eDP 18/24 bits simple/double canal jusqu’à 1920 x 1080/3840 x 2160
- 2x DP jusqu’à 3840 x 2160, 144 Hz
- Jusqu’à 3x écrans indépendants
- Audio – Interface audio haute définition
- Mise en réseau – 2,5 GbE via Intel I226-V ou I226-IT
- USB – 8x USB 2.0, 2x USB 3.2 Gen 2
- Port série – 2x UART à 2 fils (Tx/Rx)
- Expansion
- 4x PCIe [x1] ou 2x PCIe [x2]
- LPC, WDT, HWM
- GPIO 8 bits
- 1x I2C, 1x SMBus
- Sécurité – TPM 2.0
- Divers – BIOS AMI UEFI avec Wake on LAN, minuterie de surveillance
- Source de courant
- +12V et +5VSB pour ATX, +12V pour AT
- Type d’alimentation – AT (par défaut)/ATX, commutateur par BIOS
- Consommation d’énergie (typique) – 1,57 A à +12 V avec Intel Core i3-N305
- Dimensions – 95 x 95 mm (facteur de forme compact COM Express Type 6)
- Poids – 120 grammes
- Écart de température
- Fonctionnement – 0°C à 60°C ou WiTAS 2 : -40°C à 85°C sur la référence du processeur sélectionnée
- Stockage – -40°C à 85°C
- Humidité – 0 % ~ 90 % d’humidité relative, sans condensation
- CEM – CE/FCC Classe A
AAEON prend officiellement en charge deux systèmes d’exploitation pour l’ordinateur sur module COM-ADNC6, à savoir Windows 10 (64 bits) et Ubuntu 22.04.02 avec le noyau Linux 5.19, et s’attend à ce que le module Alder Lake-N COM Express se trouve dans des solutions de contrôle industriel, telles que les applications d’automates programmables (PLC), grâce en partie à l’interface LPC et au module de sécurité TPM 2.0.
Disponibilité et prix
Les modules COM-RAPC6 et COM-ADNC6 COM Express Type 6 Compact sont disponibles dès maintenant et peuvent être achetés directement sur l’eshop d’AAEON à partir de 216 $ pour le COM-ADNC6 et 354 $ pour les modèles COM-RAPC6. La plupart des gens voudront également commander le refroidisseur, puis insérer le module dans une carte de support compatible avec le COM Express Type 6 Compact, telle que la carte de support AAEON ECB-920A-A11 ATX. Plus de détails, y compris le BIOS, les pilotes, les fiches techniques et les manuels d’utilisation, sont disponibles sur le site Web d’AAEON.
