Les microcontrôleurs Cortex-M33 ultrabasse consommation NXP MCX L14x et MCX L25x ciblent les appareils de récupération d’énergie et alimentés par batterie

NXP Semiconductors a lancé la série MCX L de MCU Arm Cortex-M33 ultrabasse consommation avec les SKU MCX L14x et MCX L25x. La nouvelle série propose des périphériques similaires au reste de la gamme MCX, mais utilise une nouvelle « architecture de gestion de l’énergie qui prend en charge les applications toujours actives et alimentées par batterie ».

La série MCX L utilise une architecture à double domaine, avec « des fonctions de traitement en temps réel et de détection à très faible consommation dans un seul appareil ». Le cœur Arm Cortex-M33 prend en charge les fonctions de traitement en temps réel tandis que le cœur Arm Cortex-M0+ offre un fonctionnement permanent dans le domaine de détection à très faible consommation. Les nouveaux microcontrôleurs consommeraient trois fois moins d’énergie que leurs prédécesseurs.

La série ultra-basse consommation est destinée aux applications à consommation énergétique limitée, alimentées par une batterie, un ultracondensateur ou un circuit de récupération d’énergie. Il s’agit notamment du contrôle des bâtiments, de la détection industrielle, des alarmes de fumée et d’incendie, des débitmètres, des appareils intelligents et des détecteurs de mouvement.

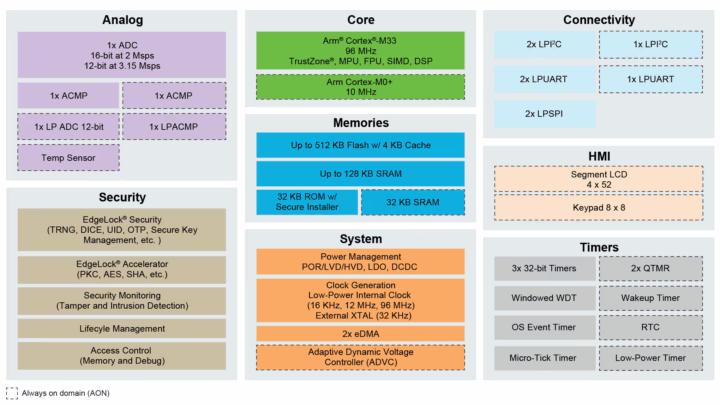

Spécifications NXP MCX L14x et L25x :

• Processeur
• Mémoire
  • MCX L14x
    • Jusqu’à 256 Ko de mémoire programme flash
    • Jusqu’à 64 Ko de SRAM
    • ROM de 32 Ko avec programme d’installation sécurisé
  • MCX L25x
    • Jusqu’à 512 Ko de mémoire programme flash sur puce avec 4 Ko de cache basse consommation et ECC
    • Jusqu’à 128 Ko de SRAM
    • ROM de 32 Ko avec programme d’installation sécurisé
• IHM (L25x uniquement)
  • • 1x Segment LCD 4 x 52 (avec 48 broches LCD)
    • 1x clavier prenant en charge jusqu’à une matrice de 8 x 8 pads
• Connectivité
  • 2x modules LPSPI (Low Power SPI), jusqu’à 50 MHz en mode maître
  • 2x LPI2C (Low Power I2C) prenant en charge les modes Standard, Rapide, Rapide+ et Ultra-Rapide
  • 3x LPUART (UART basse consommation)
• Périphériques
  • Analogique
    • 1x ADC 16 bits, 16 bits à 2,0 Méchantillons/s, mode 12 bits à 3,5 Méchantillons/s
    • 24x canaux d’entrée ADC avec plusieurs entrées de déclenchement internes et externes
    • Capteur de température intégré
    • 1x CAN LP 12 bits à 2,0 Méchantillons/s
    • 2x comparateurs haute vitesse avec 8 broches d’entrée et un DAC 8 bits (1x comparateur sur L14x)
    • 1x comparateur analogique basse consommation
  • Minuteries
    • 3 minuteries/compteurs 32 bits à usage général
    • Jusqu’à 2x QTimer (Quad Timer)
    • LPTimer (minuterie basse consommation)
    • Minuterie de mesure de fréquence
    • Minuterie de surveillance à fenêtre
    • Minuterie de réveil
    • Minuterie MicroTick
    • Minuterie de système d’exploitation 42 bits fonctionnant gratuitement comme base de temps continue pour le système
• Sécurité
  • Code Watchdog pour garantir l’intégrité du flux de code
  • Sécurité Edgelock avec TRNG, OTP, DICE et gestion sécurisée des clés
  • Accélérateur Edgelock AES/SHA
  • Protection de lecture à trois niveaux
  • Programmation Flash via la programmation intégrée au système (ISP) via l’interface LPUA+B28RT avec détection automatique du débit en bauds
  • Accès par clé résistant aux attaques Glitch (Glikey)
• Système
  • 2x eDMA (accès direct à la mémoire amélioré)
  • Génération d’horloge : horloge interne à faible consommation (16 kHz, 12 MHz, 96 MHz)
  • Gestion de l’alimentation : POR/LVD/HVD, LDO, DCDC
• Conditionnement
  • LQFP100, 14 x 14 x 1,4 mm, pas de 0,5 mm
  • VFBGA184 9 x 9 x 1 mm, pas de 0,5 mm

La série MCX L est prise en charge par l’expérience développeur MCUXpresso de NXP, qui comprend des kits de développement logiciel de base, plusieurs options IDE, des outils de configuration et de débogage pour un déploiement sécurisé et accéléré. Les IDE Visual Studio Code, MCUXpresso, IAR et Keil sont disponibles au choix. Le MCX L prend en charge les applications bare metal et est compatible RTOS, avec des échantillons FreeRTOS dans le SDK et une prise en charge prévue pour Zephyr.

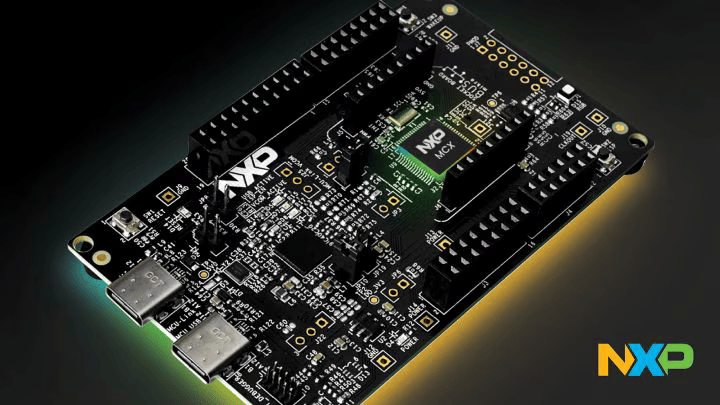

NXP propose des cartes de développement FRDM à faible coût, FRDM-MCXL144 et FRDM-MCXL255, avec un programmeur/débogueur intégré. Ces cartes prennent en charge le prototypage rapide avec les en-têtes Arduino et mikroBUS, mais la société n’a pas encore publié d’autres détails.

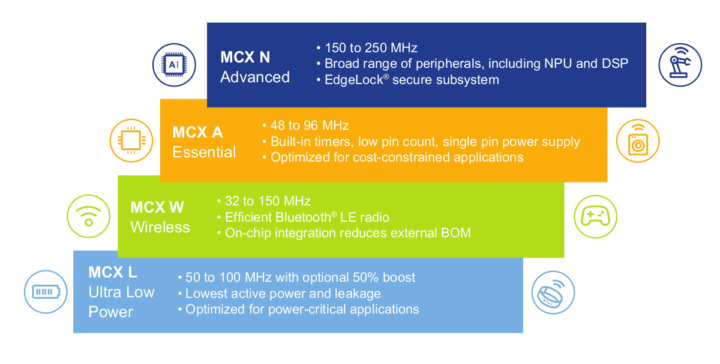

La série MCX L a été présentée lors d’une démonstration d’automatisation du bâtiment au CES 2025. Elle est encore en phase de préproduction, avec un échantillonnage prévu pour le premier semestre 2025 et une disponibilité générale au second. Les détails des prix n’ont pas encore été annoncés. Vous pouvez visiter le site Web de NXP pour plus d’informations. Nous avons également couvert le lancement de la famille MCX A Essential en janvier 2024, et la famille haut de gamme MCX N est également disponible, il ne reste donc que l’introduction officielle des microcontrôleurs MCX W Wireless avec une radio Bluetooth LE.

Via Hackster.io
