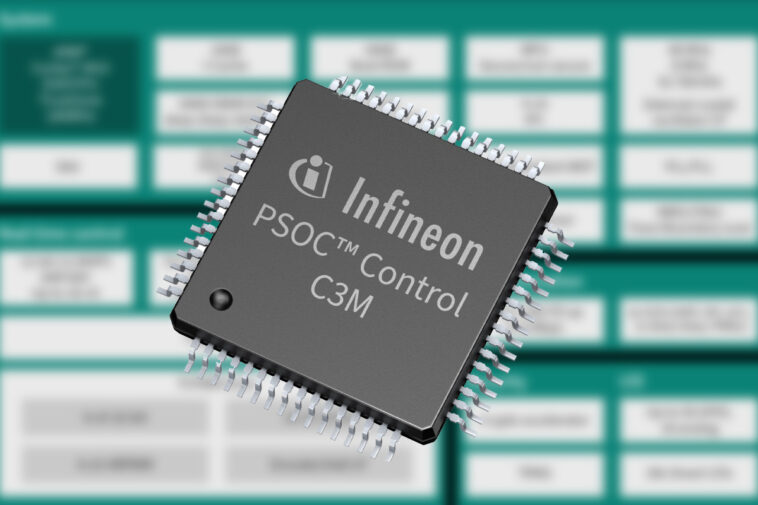

Les MCU Cortex-M33 en temps réel Infineon PSOC sont conçus pour le contrôle des moteurs et les systèmes de CVC

Infineon a récemment lancé la famille PSOC Control C3X de MCU Cortex-M33 ARM pour les applications de contrôle en temps réel dans les systèmes de contrôle moteur et de conversion de puissance. La famille comprend 18 MCU classés en deux lignes, la ligne d’entrée (C3P2, C3M3) et la ligne principale (C3P5, C3M5). Ces MCU peuvent être utilisés pour diverses applications, notamment les appareils électroménagers, les disques industriels, les robots, les véhicules électriques légers (LEV), les systèmes solaires et les systèmes de CVC.

La ligne d’entrée fonctionne jusqu’à 100 MHz et prend en charge un ADC SAR 12 bits avec un taux d’échantillonnage allant jusqu’à 6 MSP, ce qui le rend adapté aux tâches de contrôle du moteur de base et de conversion de puissance. En revanche, la ligne principale offre des performances plus élevées avec une opération allant jusqu’à 180 MHz, un ADC SAR 12 bits plus rapide jusqu’à 12 MSP et un PWM haute résolution à 4 canaux (HRPWM) pour un contrôle précis. Il prend également en charge les commutateurs de bande interdite larges (WBG) pour les systèmes d’alimentation haute fréquence. Les autres caractéristiques de ce MCU incluent les DSP, les FPU et les accélérateurs matériels cordicaux pour les calculs de boucle de contrôle rapide. Les fonctionnalités de sécurité incluent les moteurs de cryptographie matérielle, le démarrage sécurisé et les unités de protection de la mémoire pour les données sensibles et le micrologiciel.

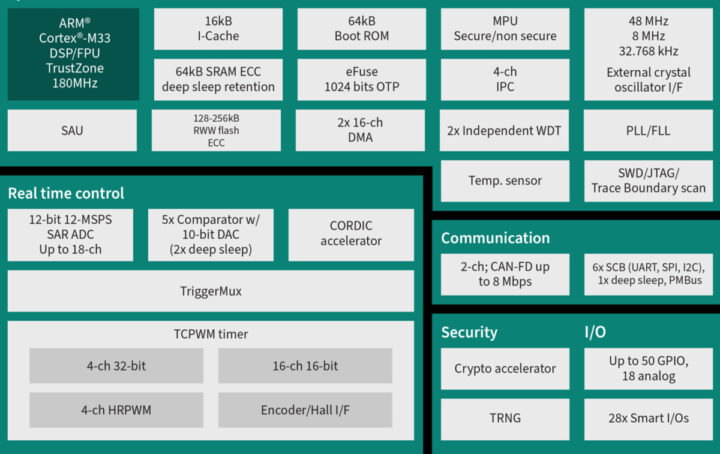

Infineon PSOC Control C3x Spécifications:

• MCU Core – ARM Cortex-M33 avec DSP et FPU, ligne d’entrée à 100 MHz, Main @ 180 MHz
• Mémoire – 64 Ko SRAM avec une rétention profonde du sommeil et ECC
• Stockage
  • Flash – 128–256 KB RWW avec ECC
  • Boot Rom – 64 Ko
• Périphériques
  • UART, SPI, I²C: 6X SCBS (blocs de contrôle du système) avec sommeil profond et support PMBUS
  • CAN-FD: 2 canaux, jusqu’à 8 Mbps
  • GPIO
    • Ligne d’entrée: jusqu’à 39 gpios, 18 analogiques
    • Ligne principale: jusqu’à 50 gpios, 18 analogiques
    • I / OS intelligente: ligne d’entrée (22), ligne principale (28)
  • Minuteries et pwms
    • TCPWM: 16-ch, 16 bits
    • HRPWM (ligne principale uniquement): 4 canaux
  • Analogique
    • ADC
      • SAR 12 bits ADC, jusqu’à 12 MSP (ligne principale) / 6 MSPS (ligne d’entrée)
      • Jusqu’à 18 canaux
    • DAC
      • Comparateurs de 5x 10 bits avec DAC intégrés (2 en sommeil profond)
    • Capteur de température
• Sécurité
  • Accélérateur cryptographique avec des canaux 4x 32 bits
  • TRNG (vrai générateur de nombres aléatoires)
  • efuse: 1024 bits OTP
  • Sécurité PSA L2 conforme
• Mission
  • Cordic Accelerator (facultatif) pour les calculs trigonométriques
  • Interface encodeur / salle
  • Trigmermux pour le routage flexible
• Emballage – TQFP-64, LQFP-80 ou VQFN-48

En termes de logiciels, la société mentionne que le PSOC Control C3X en temps réel MCUS prend en charge McUSToolbox, une plate-forme de développement basée sur Eclipse pour configurer les périphériques, les bibliothèques middleware et les fonctionnalités de sécurité comme le niveau de PSA 2. Il dispose d’une interface graphique et en temps réel débogage, assurer un développement plus rapide et plus efficace. Pour faciliter le processus de développement, l’entreprise fournit trois kits de développement le kit_psc3m5_evk qui est le kit d’évaluation à usage général, le kit de commande moteur KIT_PSC3M5_CC2 et le kit Kit_PSC3M5_CC1 Kit de conversion d’alimentation du kit de conversion d’alimentation

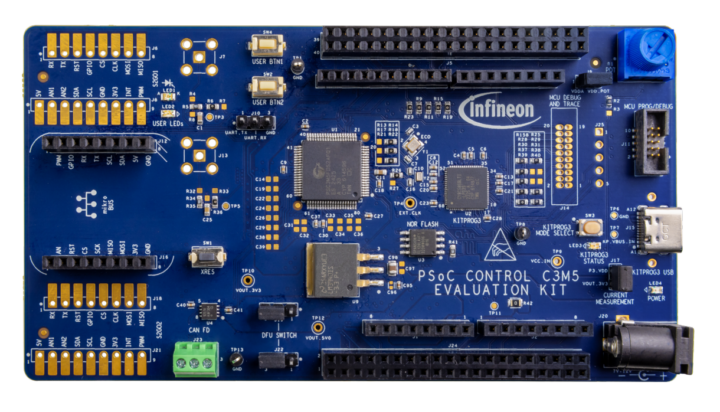

Le kit_psc3m5_evk est le kit d’évaluation à usage général pour le contrôle PSOC C3x MCU d’Infineon (PSC3M5FDS2AFQ1). La carte dispose de périphériques de contrôle en temps réel, y compris un sous-système analogique programmable, des comparateurs, des minuteries haute résolution et des interfaces FD. Le kit comprend un programmeur / débogueur KitProg3 embarqué, une interface USB Type-C et une compatibilité avec Arduino Uno R3 et Mikrobus Shields pour l’expansion matérielle. Il fournit également des LED utilisateur, des boutons et un potentiomètre pour la simulation de sortie analogique. Idéal pour les systèmes intégrés, le contrôle en temps réel et les applications de communication.

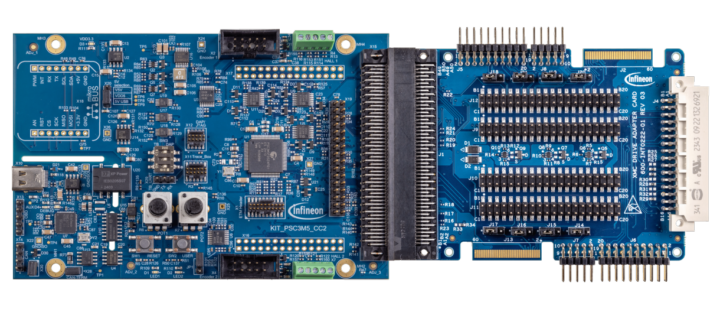

Le kit de commande de moteur KIT_PSC3M5_CC2 est également construit autour du MCU PSC3M5FDS2AFQ1. Il dispose d’une conception modulaire avec un connecteur MADK ​​(M1 / M3 / M5) pour une compatibilité avec diverses étapes d’alimentation pour conduire différents types de moteurs. La carte comprend un débogueur isolé Segger J-Link Lite pour la programmation et le débogage via USB, contrôlé par l’utilisateur et le débogueur, et prend en charge le capteur ou le contrôle orienté sur le terrain sans sens Le kit comprend la carte de commande du moteur, la carte de l’adaptateur d’entraînement, le câble USB et le guide de démarrage rapide, ce qui le rend idéal pour les applications de commande moteur industrielles et intégrées.

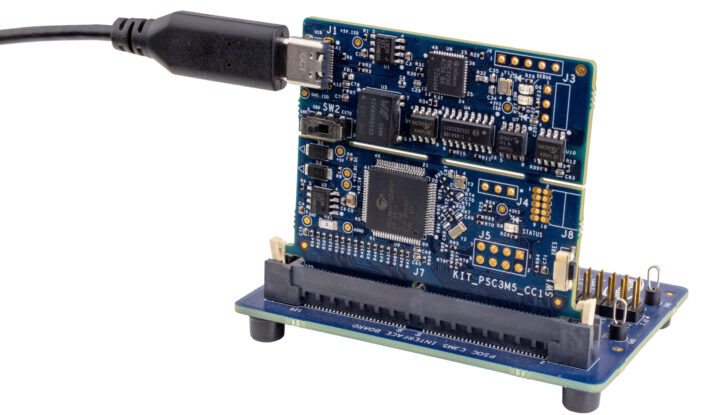

Le KIT_PSC3M5_CC1 est une planche d’évaluation de contrôle de puissance numérique à nouveau construite autour du MCU PSC3M5FDS2AFQ1. La carte intègre une carte de commande PSOC Control C3, une carte d’adaptateur et un débogueur JLink isolé pour une expérience de plug-and-play. Les caractéristiques clés de ce kit comprennent une interface USB Type-C, un connecteur PMBUS isolé, un en-tête JTAG / SWD en option et un accès à toutes les broches IO sur la carte de contrôle. Ce kit peut être utilisé dans des applications où un contrôle de puissance numérique précis est requis.

La nouvelle série PSOC Control C3X rivalise avec d’autres familles de microcontrôleurs de contrôle moteur telles que le Gigadevice GD32E5 Cortex-M33 MCUS, le NXP MCX A14X / A15X qui implémente la prise en charge du microconstructeur BLDC / PMSM Cortex-M85 entre autres.

Au moment de la rédaction du moment de la rédaction, Infineon mentionne que la famille MCU en temps réel PSOC Control C3X est maintenant disponible à l’achat, avec une ligne de performance attendue plus tard en 2025. Cependant, lorsque j’ai vérifié leur page de magasin, les produits n’étaient pas actuellement en stock. Plus d’informations sur le produit peuvent être trouvées sur leur page de produit et le communiqué de presse.
