Silicon Labs MG26 est une nouvelle famille de SoC sans fil ARM Cortex-M33 conçus pour des applications de maisons intelligentes multiprotocols ou multiprotocols qui fournissent une mise à jour du MG24 avec plus de mémoire et de stockage, un GPIO supplémentaire, un contrôleur LCD 4 × 40 et un accélérateur AI / ML intégré.
Nous avons d’abord couvert la nouvelle famille de microcontrôleurs sans fil en avril 2024, mais la société a maintenant publié un nouveau communiqué de presse annonçant la disponibilité générale des microcontrôleurs MG26, et j’ai également remarqué que certains kits de développement étaient maintenant disponibles, donc nous les vérifierons dans ce post.

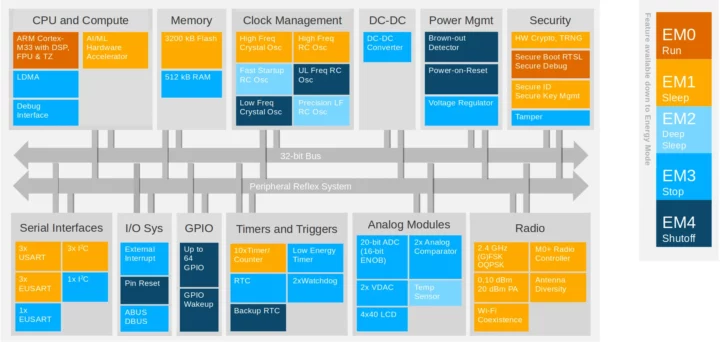

SILICON LABS MG26 Spécifications
Un rappel des spécifications du SOC avec des points forts en gras montrant les améliorations ou les différences contre la famille MG24:
- MCU Core – ARM Cortex-M33 @ 78,0 MHz avec instruction DSP et unité à virgule flottante
- Mémoire – jusqu’à 512 Ko RAM Data Memory
- Stockage – Jusqu’à 3200 Ko Mémoire de programme flash
- Accélérateur AI / ML – Processeur Vector Matrix (SELECT DÉPICES)
- Sans fil
- Performance radio 2,4 GHz
- -105.4 DBM Sensibilité à 250 kbps O-QPSK DSSS
- -105.7 DBM Sensibilité à 125 kbps GFSK
- -97,6 DBM Sensibilité à 1 Mbit / s GFSK
- -95.0 DBM Sensibilité à 2 mbit / s GFSK
- Tx Power jusqu’à 19,5 dBm
- Protocoles – Matter, OpenHread, Zigbee, BLE 5.3, Bluetooth Mesh, propriétaire 2,4 GHz, Multiprotocol
- Format de modulation
- 2x (g) FSK avec une mise en forme entièrement configurable
- (G) MSK
- OQPSK DSSS
- Performance radio 2,4 GHz
- Périphériques
- Convertisseur analogique à numérique (IADC)
- Sortie 12 bits, 16 bits ou 20 bits
- Sélectionnez OPNS Prise en charge le mode à grande vitesse (jusqu’à 2 MSP) et le mode de haute précision (jusqu’à 16 bits enob à 3,8 ksps)
- Comparateur analogique 2x (ACMP)
- 2x Convertisseur numérique à analogique (VDAC)
- Jusqu’à 64x broches d’E / S à usage général avec rétention d’état de sortie et interruptions asynchrones
- Contrôleur DMA à 8 canaux (LDMA)
- Système réflexe périphérique à 20 canaux (PRS)
- Timer / compteurs 6x 16 bits, minuteur / comptoirs 4x 32 bits
- 2x compteurs en temps réel 3x 32 bits (sysrtc)
- Timer à basse énergie 24 bits pour la génération de forme d’onde (letimer)
- Compteur d’impulsions 16 bits avec fonctionnement asynchrone (PCNT)
- 2x temporisation de chien de garde (WDOG)
- 3X USART PROUVOIR UART / SPI / SmartCard (ISO 7816) / IRDA / I2S
- 4x USART amélioré prenant en charge UART / SPI / DALI / IRDA
- Interface 4 × I2C avec le support SMBUS
- Oscillateur RC à basse fréquence avec mode de précision pour remplacer le cristal de sommeil de 32 kHz (LFRCO)
- Contrôleur LCD à faible énergie prenant en charge jusqu’à 4 x 40 segments (LCD)
- Scanner de clavier prenant en charge jusqu’à 6 × 8 matrice (Keyscan)
- Capteur de température
- Convertisseur analogique à numérique (IADC)
- Coffre-fort sécurisé
- Accélération cryptographique matérielle pour AES128 / 192/256, Chacha20-Poly1305, Sha-1, Sha-2 / 256/384/512, ECDSA + ECDH (P-192, P-256, P-384, P-521), ED25519 et Curve25519, J-Pake, PBKDF2
- Vrai générateur de nombres aléatoires (TRNG)
- Arm TrustZone
- Secure Boot (Racine de Trust Secure Loader)
- Débogage sécurisé
- Contre-mesures DPA
- Sécuriser la gestion des clés avec PUF
- Anti-échantillon
- ATTESTATION SUCER
- Tension d’alimentation – 1,71 V à 3,8 V Alimentation unique
- Consommation d’énergie (MG26 vs MG24)
- 5.4 MA Rx Courant (1 Mbps GFSK) | Mg24: 4.4 Ma
- 6.2 MA RX COURANT (250 Kbps O-QPSK DSSS) | Mg24: 5.1 Ma
- 5.9 MA TX COURANT @ 0 DBM PORTIE DE SORTIE | Mg24: 5 Ma
- 19,5 Ma Tx Current @ 10 dBm Power Power | Mg24: 19.1 Ma
- 152,7 MA TX COURANT @ 19,5 dBm Power Power | Mg24: 156,8 Ma
- 53,9 μA / MHz en mode actif (EM0) à 39,0 MHz | MG24: 33,4 μA / MHz!
- 1,4 μA Courant en profondeur EM2 (16 kb Rétention RAM et RTC en provenance de LFRCO) | Mg24: 1,3 μA
- Packages
- QFN48 – 6 x 6 x0,85 mm
- QFN68 – 8 x 8 x 0,85 mm
- BGA136 – 7 x 7 x 0,82 mm
- Plage de températures – -40 à 125 ° C
Kits de développement MG26
Il existe maintenant plusieurs kits de développement Silicon Labs MG26 qui s’appuient sur l’IDE Simplicity Studio version 5.

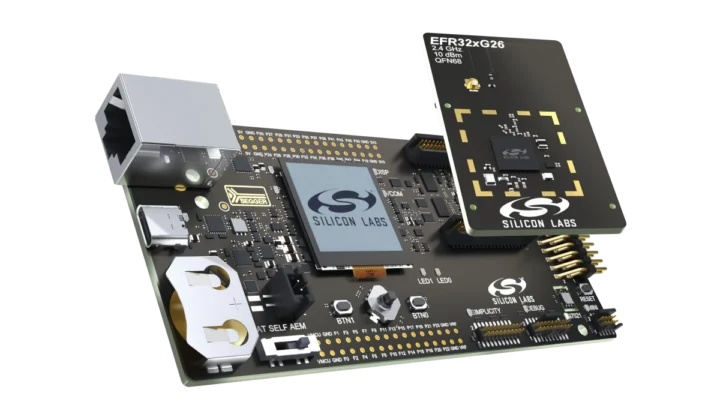

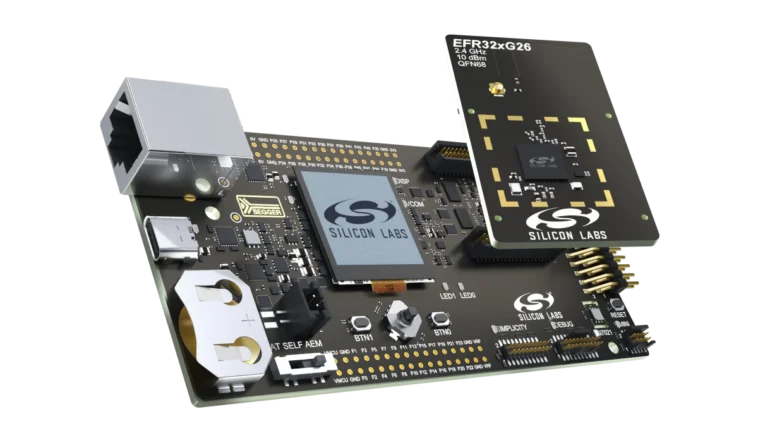

Le XG26-PK6028A «EFR32XG26 Wireless 2,4 GHz +10 DBM Pro Kit» combine le kit Main sans fil BRD4002A Wireless Pro Kit avec la carte de radio BRD4120A EFR32XG6 sans fil 2,4 GHz +10 DBM QFN68.
Caractéristiques clés:
- Prend en charge la carte radio EFR32XG26 2,4 GHz sans fil +10 DBM QFN68 SOC
- La carte radio prend en charge une antenne de trace PCB et un connecteur U.FL pour les mesures RF effectuées ou la connexion antenne externe
- Advanced Energy Monitor (AEM)
- Port COM virtuel
- Débogueur embarqué Segger J-Link
- Analyseur logique embarqué
- Débogage des périphériques externes
- Déboguez la connectivité sur Ethernet et USB
- Power ultra-bas 128 x 128 pixels Memory LCD TFT Affichage
- LED utilisateur / bouton-poussoirs, capteur de température / humidité, joystick
- En-tête EXP à 20 broches
- Tampons en petits groupes pour les E / S sans fil
- Interface de trace de paquet (PTI)
- CR2032 CONOR SEMBER BATTERIE
C’est probablement la meilleure solution pour l’évaluation et le développement sérieuses car il expose toutes les E / O et fonctionnalités du MG26 MCU, plus un débogueur matériel et un analyseur logique. Il en coûte 185,00 $ (PDSF) / 218,81 $ (réel) et peut être acheté via un lien sur la page du produit.
Le XG26-DK2608A «EFR32XG26 Dev Kit» est une plate-forme de développement plus compacte mais pleine de caractéristiques avec plusieurs capteurs.
Caractéristiques clés:
- Basé sur EFR32XG26 2,4 GHz SOC sans fil +10 DBM, 1536 Ko Flash, 256 Ko RAM, 6 × 6 QFN48
- Interface de trace de paquet (PTI)
- Port COM virtuel
- SEGGER IN-BARDE SEMBUGGER JUS
- Débogage des périphériques externes
- LED utilisateur et boutons de poussée
- Capteurs
- Capteur SI7021 RHT
- Capteur intertial
- Microphones stéréo
- Capteur de pression
- Capteur de lumière ambiante
- Capteur à effet hall
- Connecteur QWIIC pour l’expansion
- CR2032 CONOR SEMBER BATTERIE
Cela semble être la meilleure option pour jouer avec des capteurs à bord ou ajouté via le connecteur QWICC. Le conseil se vend 89,00 $ (PDSF) / 114,31 $ (réel). Vous trouverez des détails sur la page du produit XG26-DK2608A.

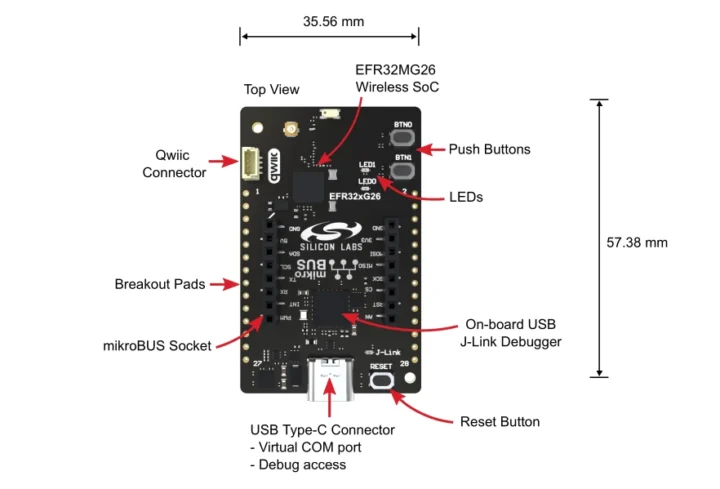

Le kit d’évaluation MG26 final est le XG26-EK2709A «Kit d’explorateur EFR32XG26» utilisé comme une plate-forme de développement minimale peu coûteuse pour le prototypage rapide et la création de concepts d’applications IoT en utilisant le maillage sans fil 2,4 GHz telles que Bluetooth LE, Bluetooth Mesh, Zigbee, Thread et Matter.
Points forts:
- Basé sur EFR32XG26 2,4 GHz SOC sans fil +10 DBM, 1536 Ko Flash, 256 Ko RAM, QFN48
- Deux LED et deux boutons poussoirs
- Bouton de réinitialisation
- Connecteur USB pour l’alimentation et la connexion de débogage
- Débogueur J-Link Segger embarqué
- Port COM virtuel
- Interface de trace de paquet (PTI)
- Tampons de cassure pour l’accès et la connexion GPIO au matériel externe
- Connecteurs complémentaires tiers
- socket mikrobus
- Connecteur QWIIC
Il a juste tout ce dont vous avez besoin pour commencer plus Mikrobus et Connecteurs QWIIC pour les modules d’extension. Il se vend 35,00 $ (PDSF AKA Fantasy Price) ou 52,09 $ une fois ajouté au panier. La documentation, toutes les ressources pour commencer et le lien d’achat se trouvent sur la page du produit.
