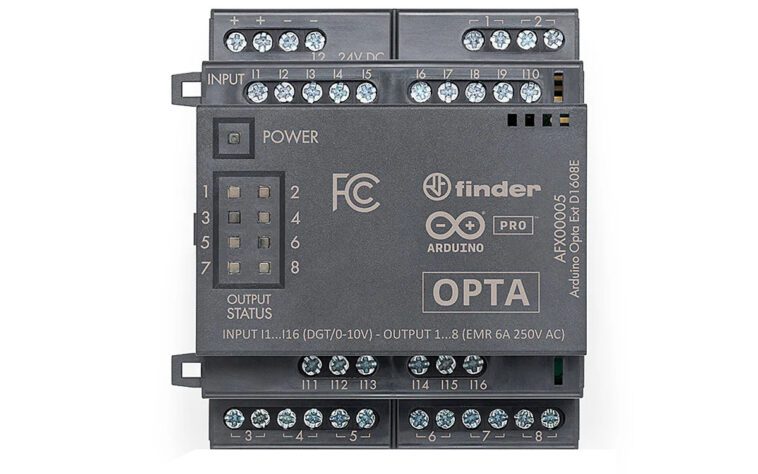

Arduino a récemment annoncé deux nouvelles extensions de sa série d’automates Arduino Pro Opta : l’Arduino Pro Opta Ext D1608E et l’Arduino Pro Opta Ext D1608S. La principale différence entre les deux est que le D1608E dispose de 8 relais électromécaniques (EMR) tandis que le D1608S dispose de solides -relais d’état (SSR).
En dehors de cela, les deux modules d’extension disposent de 16 E/S programmables (0-24 V numérique / 0-24 V analogique), ce qui double le nombre d’E/S que nous avons vu sur le micro-automate Opta. Les deux sont compatibles avec l’IDE Arduino et l’IDE PLC et sont faciles à installer sur un rail DIN. Ces fonctionnalités le rendent adapté aux applications de contrôle, de surveillance et de maintenance prédictive.
Nous avons déjà vu Arduino lancer un kit de démarrage PLC pour ceux qui souhaitent se lancer dans les automates. De plus, nous avons écrit sur les automates alimentés par ESP32, les automates alimentés par Raspberry Pi, et bien plus encore. N’hésitez pas à les consulter si vous souhaitez des produits PLC personnalisables.
Spécifications Arduino Pro Opta séries D1608E et D1608S
- MCU- Renesas Electronics R7FA4M1AB3CFM avec cœur Arm Cortex-M4 48 MHz, mémoire flash de code de 256 Ko, SRAM de 32 Ko, contrôleur USB, ADC, DAC, et plus encore
- Saisir
- Entrée numérique/analogique configurable : 16
- Plage opérationnelle numérique : 0-24 V
- Plage de fonctionnement analogique : 0-24 V
- Résolution analogique : 14 bits
- Relais
- Arduino Opta Ext D1608E (AFX00005) :
- Nombre de relais : 8
- Tension nominale du relais : 250 VAC
- Courant maximum par relais : 6 A
- Courant de crête maximum par relais : 10 A
- Arduino Opta Ext D1608S (AFX00006) :
- Nombre de relais : 8
- Tension nominale du relais : 24 VDC
- Courant maximum par relais : 2 A
- Courant de crête maximum par relais : 50 A
- Arduino Opta Ext D1608E (AFX00005) :
- Alimentation – 12-24 VCC
- Protection IP – IP20
- Dimensions – 89 x 70 x 62 mm
- Poids – 190 grammes
La société affirme que jusqu’à 5 modules enfichables peuvent être gérés pour multiplier et mélanger un ensemble d’E/S avec une détection transparente, placez-les juste à côté de votre module de base Opta et utilisez les E/S comme ressources Opta natives. Pour la programmation, la société a déclaré que l’IDE PLC peut être utilisé pour les langages PLC CEI 61131-3, à part le fait qu’il peut être programmé avec l’IDE Arduino et l’Arduino CLI. Un autre avantage de l’utilisation d’un modèle Arduino est sa prise en charge des tableaux de bord Arduino IoT Cloud pour la surveillance à distance en temps réel et les mises à jour du micrologiciel OTA.

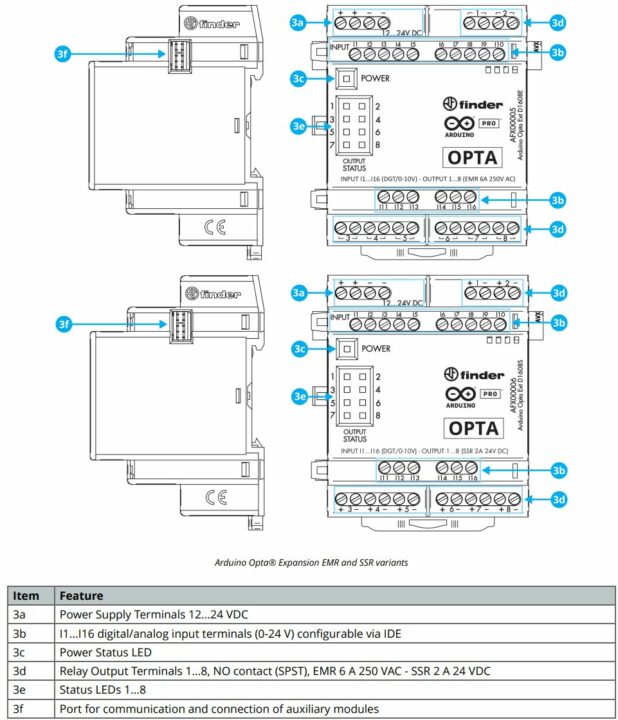

Pour plus de simplicité et de facilité d’utilisation, la société fournit un schéma fonctionnel et une liste de spécifications qui se trouvent sur la fiche technique de l’appareil. Non seulement ils proposent également une documentation technique complète, des didacticiels et bien plus encore sur leur page de documentation.
Les deux extensions Arduino Pro Opta peuvent être achetées sur l’Arduino Store, le D1608E coûte 136,80 $ et le D1608S 146,40 $.
