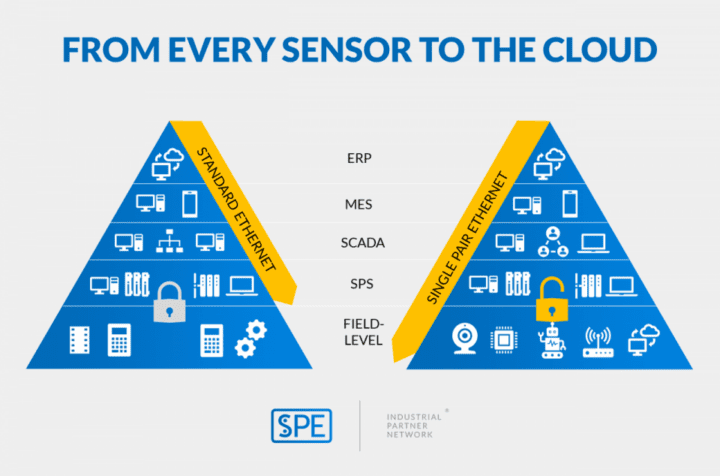

Microchip a lancé la famille LAN887x d’émetteurs-récepteurs Ethernet Gigabit à paire unique, qui viennent s’ajouter à sa gamme d’appareils Ethernet à paire unique (SPE). Cette nouvelle famille d’émetteurs-récepteurs prend en charge les vitesses de réseau 100BASE-T1 (conforme à la norme IEEE 802bw-2015) et 1000BASE-T1 (conforme à la norme IEEE 802.3bp) et peut gérer des longueurs de câble étendues jusqu’à 40 mètres. Ils intègrent également des protocoles de mise en réseau sensible au temps (TSN) et sont conformes aux normes de sécurité fonctionnelle ISO 26262. De plus, ils peuvent fonctionner en mode basse consommation avec des fonctionnalités telles que la technologie EtherGREEN et le mode veille OPEN Alliance TC10. Toutes ces fonctionnalités rendent ce circuit intégré utile pour des applications telles que les domaines de l’automobile, de l’industrie, de l’avionique, de la robotique et de l’automatisation.
Microchip a déjà commercialisé l’émetteur-récepteur Ethernet PHY 100BASE-T1 LAN8770, doté d’une longueur de câble maximale de 15 mètres pour un câble UTP (paire torsadée non blindée) et de 40 mètres pour un câble STP (paire torsadée blindée). La vitesse était limitée à 100 Mbps, mais désormais, avec la sortie des nouveaux contrôleurs Ethernet 1000BASE-T1, la vitesse de transmission des données a été considérablement augmentée pour atteindre 1 Gbps.
Spécifications de l’émetteur-récepteur Ethernet à paire unique de Microchip
- Appareil – Famille LAN887x d’émetteurs-récepteurs Ethernet PHY
- LAN8870 avec interfaces RGMII et SGMII, portée de câble étendue pour 1000BASE-T1 Type B (jusqu’à 40 mètres)
- LAN8871 avec interface RGMII et fonctionnalités similaires au LAN8870, mais ne prend pas en charge la portée de câble étendue pour le type B (voir la section Portée du câble pour plus de détails).
- LAN8872 avec interface SGMII et fonctionnalités similaires au LAN8870, mais ne prend pas en charge la portée de câble étendue pour le type B.
- Normes prises en charge
- Norme IEEE 802.3bw-2015 (100BASE-T1)
- Norme IEEE 802.3bp-2016 (1000BASE-T1)
- OPEN Alliance TC10 (veille et réveil à très faible consommation)
- IEEE 802.1AS-2020 (Réseau sensible au temps)
- IEEE 1588-2019 (Protocole de temps de précision)
- Interfaces MAC – RGMII et SGMII
- Portée du câble
- Type A – Au moins 15 mètres
- Type B (LAN8870B uniquement) – Au moins 40 mètres (possibilité d’une portée encore plus longue)
- Gestion de l’alimentation
- Technologie FlexPWR pour E/S variables et alimentation de base
- Technologie éco-énergétique EtherGREEN
- Diagnostic
- Détection des défauts de câbles
- Indicateur de qualité du signal du récepteur (SQI)
- Protection contre les surchauffes et les sous-tensions
- Prise en charge de l’interruption d’état
- Modes de bouclage et de test
- Divers
- Puce électronique prête pour la sécurité fonctionnelle
- Service de révision de conception MicroCHECK disponible
- Prêt pour le réseau à temps sensible (TSN)
- Plage de température
- Niveau automobile 2 : -40 °C à +105 °C
- Industriel : -40°C à +85°C
- Boîtier – VQFN 48 broches (7 x 7 mm) avec flancs mouillables

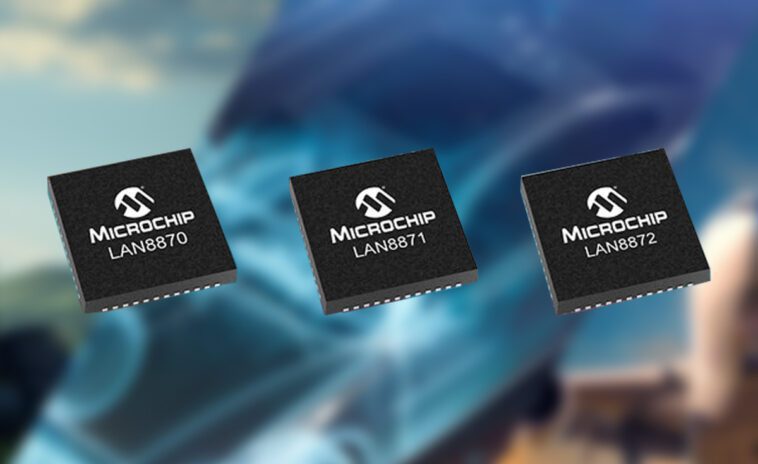

Les principales différences entre les trois circuits intégrés sont la prise en charge de l’interface MAC et la capacité 1000BASE-T1 Type B. Le LAN8870 prend en charge à la fois SGMII et RGMII, tandis que le LAN8871 ne prend en charge que RGMII et le LAN8872 ne prend en charge que SGMII. Seul le LAN8870 prend en charge 1000BASE-T1 Type B avec une portée de câble allant jusqu’à 40 mètres. Mais les LAN8871 et LAN8872 ne prennent pas en charge cette fonctionnalité. Vous pouvez consulter la fiche technique de la famille LAN887x pour plus d’informations.
L’extension des câbles Ethernet à paire unique jusqu’à 40 mètres entraîne automatiquement des problèmes de perte de signal et de synchronisation sur le réseau. Le signal transmis a tendance à s’affaiblir sur de longues distances, ce qui entraîne des erreurs, en particulier dans les environnements bruyants. De plus, il devient plus difficile de maintenir une impédance appropriée pour éviter les réflexions de signal, ce qui nécessite une conception minutieuse et peut augmenter les coûts. Je prendrais donc avec des pincettes l’affirmation « avec un câble dépassant la norme IEEE 802.3bp jusqu’à au moins 15 mètres pour le type A et jusqu’à au moins 40 mètres pour le type B ».
La société mentionne que les puces sont conçues pour une faible consommation d’énergie, c’est pourquoi elle a introduit la technologie EtherGREEN et le mode veille à très faible consommation EN Alliance TC10. La consommation en veille de cette puce descend jusqu’à 16 µA. De plus, cette puce prend en charge les interfaces RGMII et SGMII pour une flexibilité de conception et une intégration simple avec une large gamme de microcontrôleurs et de SoC.
Au moment de la rédaction de cet article, la société ne fournit aucune information sur les prix des nouveaux émetteurs-récepteurs Ethernet gigabit à paire unique, mais vous pouvez trouver un peu plus d’informations sur la page produit de Microchips ou le communiqué de presse.
