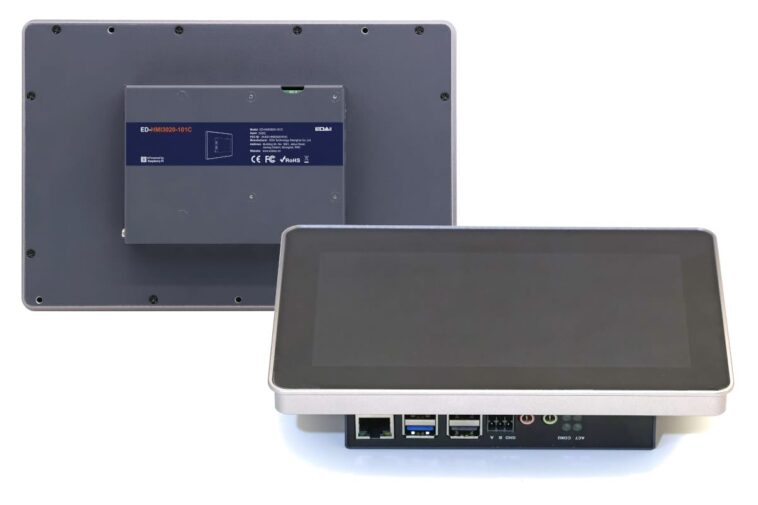

EDATEC ED-HMI3020 est une famille d’écrans IHM industriels basés sur Raspberry Pi 5 qui s’appuient sur les précédents Panel PC ED-HMI3010 en ajoutant une prise M.2 pour les interfaces SSD NVMe, RS232 et RS485, ainsi qu’une entrée audio 3,5 mm et prises de sortie.
Les nouveaux modèles sont toujours proposés avec un écran tactile de 7 pouces (1024×600) ou 10,1 pouces (1200×800), un Raspberry Pi 5 avec 4 Go ou 8 Go de RAM avec tous les ports principaux (HDMI, Ethernet, USB) accessibles. en externe et prise en charge d’une caméra frontale 8MP en option.
Spécifications ED-HMI3020 avec encore des différences ED-HMI3010 mises en évidence en gras ou barré:
- SoC – Broadcom BCM2712
- Processeur – Processeur quadricœur Arm Cortex-A76 à 2,4 GHz avec extensions cryptographiques, 512 Ko de caches L2 par cœur, 2 Mo de cache L3 partagé
- GPU – GPU VideoCore VII à 800 MHz avec prise en charge d’OpenGL ES 3.1, Vulkan 1.2, décodeur 4Kp60 HEVC
- Mémoire système – 4 Go ou 8 Go SDRAM LPDDR4X-4267
- Stockage
- Prise pour carte MicroSD
- Prise M.2 pour SSD NVMe 2230/2242/2260
- Afficher
- HMI3020-070C – Écran TFT de 7 pouces avec une résolution de 1024 × 600, 16,7 millions de couleurs, une luminance de 400 cd/m2, des angles de vision H/V de 160°/160° et un toucher capacitif à 10 points
- HMI3020-101C – Écran TFT de 10,1 pouces avec une résolution de 1 280 × 800, 16,7 millions de couleurs, une luminance de 250 cd/m2, des angles de vision H/V de 160°/160° et un toucher capacitif à 10 points
- Sortie vidéo – 2 ports micro HDMI jusqu’à 4Kp60 avec prise en charge HDR
- Audio – Prise de sortie audio stéréo 3,5 mm, prise d’entrée audio stéréo 3,5 mm, audio numérique via HDMI, haut-parleur intégré, buzzer
- Caméra – Caméra frontale 8MP en option
- La mise en réseau
- Port Gigabit Ethernet RJ45 avec prise en charge PoE en option
- Wi-Fi 5 double bande 802.11ac
- Bluetooth 5.0 / Bluetooth basse consommation (BLE)
- USB – 2 ports USB 3.0 (5 Gbit/s), 2 ports USB 2.0
- Série – 1x RS232 via bornier à 3 broches, 1x RS485 via bornier à 3 broches
Extension – Connecteur interne PCIe 2.0 FPC- Divers
- Bouton marche/arrêt
- LED d’alimentation, LED Act, LED COM 1/2
- RTC avec batterie de secours SuperCAP ou CR1220
- Alimentation – 5V/5A via connecteur USB Type-C
- Dimensions et poids (CNC en aluminium + boîtier en tôle)
- HMI3020-070C – 188 x 123 x 40,6 mm | 900 grammes
- HMI3020-101C – 258 x 172 x 39,6 mm | 1 000 grammes
- Plage de température – -25°C ~ 60°C
- Humidité ambiante – 5 % ~ 95 % (sans condensation)
- Certifications
- FCC – FCC 47 CFR Partie 15 Sous-partie B
- CE
- EN CEI 62368-1/EN CEI 62311/EN CEI 61000-3-2/EN CEI 61000-3-3
- EN 55032/EN 55035/
- EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
- EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
Les écrans IHM industriels Raspberry Pi 5 exécutent le système d’exploitation Raspberry Pi OS 32/64 bits Desktop ou Lite, soit préchargé avec les pilotes requis, soit vous pouvez télécharger et installer la version officielle du système d’exploitation Raspberry Pi et installer manuellement les pilotes avec un script.
Les Panel PC HMI3020-070C et HMI3020-101C sont disponibles dès maintenant auprès d’EDATEC les vendant sur Aliexpress pour 238 $ à 280 $ plus frais d’expédition selon que vous avez besoin d’un modèle avec 4 Go ou 8 Go de RAM et un écran de 7 ou 10,1 pouces. De plus amples informations peuvent également être trouvées sur la page produit.
