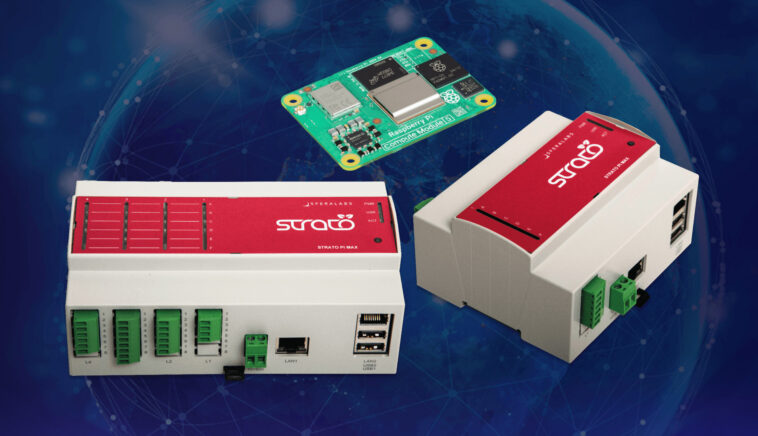

Le Raspberry Pi Compute Module 5 (CM5) a été lancé à la fin du mois dernier, et nous commençons à voir des entreprises annoncer lentement des conceptions CM4 améliorées. Hier, nous avons écrit sur les ordinateurs industriels montables sur rail DIN EDATEC ED-IPC3100, et aujourd’hui, nous couvrirons l’ajout par Sfera Labs du Raspberry Pi Compute Module 5 à leurs contrôleurs industriels sur rail DIN Strato Pi Max.
Les contrôleurs disposent toujours d’un port Ethernet Gigabit, d’un port Ethernet 10/100 M, de deux ports USB 2.0, d’un microcontrôleur Raspberry Pi RP2040 pour la gestion de l’alimentation et le contrôle de la séquence de démarrage, et prennent en charge des modules d’extension pour jusqu’à seize ports RS-485 ou RS-422. , quatre ports CAN V2.0B, E/S numériques et analogiques, et plus encore.
Spécifications du Strato Pi Max (en décembre 2024) :
- Module de base
- Microcontrôleur – Raspberry RP2040 double ARM Cortex-M0+ à 133 MHz.
- Stockage – eMMC, microSD (double pour XL), SSD M.2 PCIe.
- Connectivité – Wi-Fi, BLE, deux ports Ethernet (GbE et 100MbE).
- USB – 2 ports USB 2.0 avec contrôle de l’alimentation et détection des défauts.
- Capteurs – accéléromètre 3 axes.
- Refroidissement – Ventilateur interne avec activation configurable.
- Horloge – Horloge en temps réel avec TCXO et batterie de secours.
- Sécurité – Puce Microchip ATECC608.
- UI – LED configurables, bouton-poussoir, buzzer piézoélectrique.
- Capacité d’extension
- Pi Max XS – 1x emplacement d’extension interne pour les cartes d’extension en option.
- Pi Max XL – 4x emplacements d’extension internes pour des capacités d’extension plus étendues.
- Chien de garde et gestion de l’alimentation – Chien de garde matériel capable d’effectuer un cycle d’alimentation complet et de gérer la séquence de démarrage pour plus de fiabilité.
- Alimentation – Alimentation 10-50 V DC avec protection et fusible 3,3 A.
- Montage – Boîtier compact sur rail DIN pour une intégration facile dans les installations industrielles. Le modèle XS est proposé dans un boîtier à 6 modules, tandis que le modèle XL est logé dans un boîtier à 9 modules.
Le Strato Pi Max XS est un compact modèle avec un emplacement d’extension pour les applications de serveur Edge, et le Strato Pi Max XL offre une option évolutive avec quatre emplacements d’extension et un stockage avancé, y compris une architecture double SD pour une redondance améliorée. Les deux contrôleurs industriels bénéficient du processeur Cortex-A76 2,4 GHz plus rapide du Raspberry Pi Compute Module 5, offrant 2,5 fois les performances de son prédécesseur, du GPU VideoCore VII amélioré pour les graphiques 3D et de la prise en charge jusqu’à 16 Go de mémoire LPDDR4.

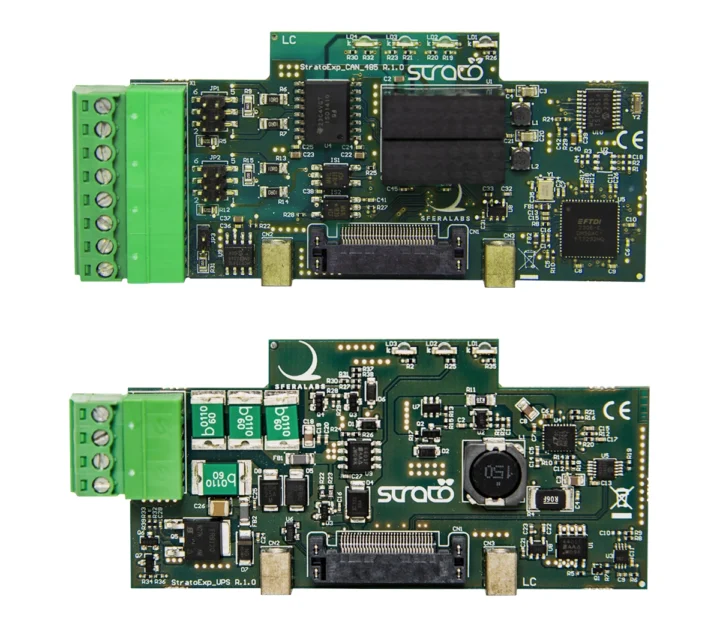

Les options d’extension incluent les éléments suivants :
- Jusqu’à 16 interfaces RS-485/RS-422, 4x RS-232 ou 4x CAN
- Entrées analogiques isolées galvaniquement prenant en charge Pt100, Pt1000, 0-10 V et 4-20 mA
- Jusqu’à 28 entrées numériques industrielles conformes à la norme CEI 61131-2 avec diagnostics et 28 sorties numériques
- 2 options UPS, utilisant des batteries externes ou des SuperCaps, pour une alimentation de secours fiable.
- La carte porteuse X2 LTE prend en charge plusieurs modules cellulaires LTE M.2
Côté logiciel, le Strato Pi Max s’appuie sur Raspberry Pi OS avec des modules de noyau, un fichier DTS et un pilote pour le RTC disponible sur GitHub.
Donc, fondamentalement, rien n’a changé, sauf que les utilisateurs peuvent désormais sélectionner les options « CM5 Wireless » dans la liste des modules lors de la commande. Je ne vois aucune option de 16 Go de RAM, mais seulement un Compute Module 5 Wireless proposé en configurations 2 Go/16 Go (RAM/Flash) ou 4 Go/32 Go.
Le prix commence à 425 euros pour une Strato Pi Max XS avec CM4 Wireless (eMMC 2 Go/16 Go), et le passage au module CM5 équivalent ajoute 10 $ pour un total de 435 euros. Vous trouverez de la documentation et des liens d’achat sur la page produit. Quelques détails supplémentaires peuvent également être trouvés dans l’annonce.
