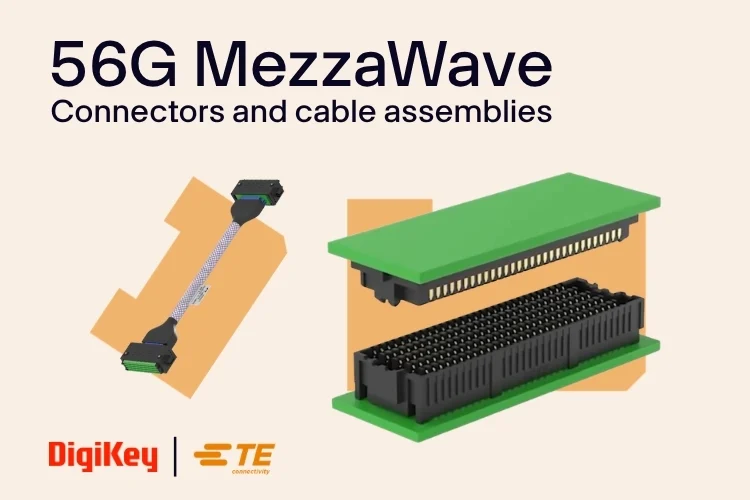

Les besoins en bande passante dans les centres de données, l’informatique de pointe et l’automatisation industrielle augmentent plus rapidement que l’espace carte disponible pour les prendre en charge, et les équipements qui exécutent ces charges de travail doivent souvent continuer à fonctionner dans des conditions qui sont tout sauf douces. Cette combinaison exerce une pression inhabituelle sur les interconnexions, qui est précisément le segment ciblé par TE Connectivity avec sa famille de connecteurs et d’assemblages de câbles 56G MezzaWave.
Une plateforme open-pin-field pour une modularité de nouvelle génération
La caractéristique déterminante de la famille est une architecture de réseau à champ ouvert conçue pour des débits de données allant jusqu’à 56 Gbit/s PAM4. Contrairement à une disposition de broches fixes, cette disposition permet aux ingénieurs de contrôler la manière dont le routage du signal et la mise à la terre sont organisés sur la carte, ce qui rend les connecteurs adaptés aux systèmes modulaires qui doivent évoluer au fil du temps plutôt que d’être verrouillés dans une seule configuration.
Dix-huit connecteurs, deux assemblages de câbles
TE complète la famille avec 18 références de connecteurs distinctes, couvrant un nombre de broches de 80 à 560, des hauteurs de pile de 7 mm à 10 mm et un pas partagé de 1,27 mm. Pour les configurations de cartes où l’empilage direct n’est pas possible, deux options d’assemblage de câbles prennent le relais : une version à 300 positions et une version à 160 positions, toutes deux construites sur un câble 36 AWG avec un chemin de signal de 50 ohms.
La gestion de l’alimentation est intégrée au matériel du connecteur lui-même plutôt que de nécessiter des composants séparés. Chaque connecteur comporte des broches dédiées évaluées à 1,6 A, de sorte qu’un système a besoin de moins de pièces discrètes pour fournir de l’énergie parallèlement à ses signaux de données.
Coûts de changement réduits, coûts de fabrication réduits
Deux leviers de coûts distincts entrent en jeu une fois qu’un système est en production. Les connecteurs sont compatibles avec les pièces existantes, de sorte qu’une actualisation matérielle ne force pas une refonte de la carte. Cela seul réduit les heures d’ingénierie lors de la mise à niveau d’un système. Par ailleurs, étant donné que les connecteurs sont construits sur la technologie BGA (Ball Grid Array), la fabrication a tendance à présenter son propre avantage en termes de coût, indépendamment de toute économie liée à la conception et à la réutilisation.
Conçu pour une durabilité dans des environnements difficiles
Mécaniquement, les connecteurs sont conçus pour résister à 1 000 cycles d’accouplement avant que les performances ne se dégradent, et ils sont conçus pour fonctionner sur une plage de -55°C à +125°C, suffisamment large pour couvrir la plupart des scénarios de déploiement industriels et robustes. Du côté des normes, la famille est certifiée VITA 57.1 FMC et VITA 57.4 FMC+, elle s’intègre donc dans les écosystèmes de cartes mezzanine FPGA existants sans problèmes de compatibilité.
Où le trouver
Pour les spécifications, les fiches techniques et les informations de commande :
DigiKey : solutions réseau TE Connectivity 5G
Connectivité TE : connecteurs MezzaWave 56G
