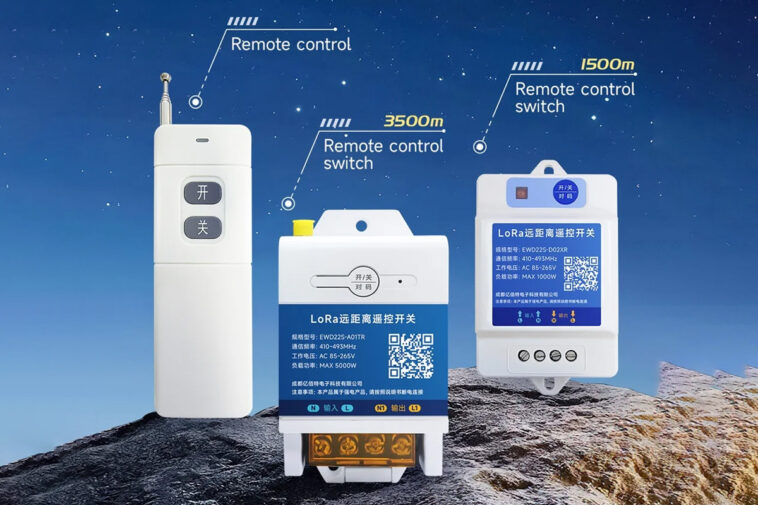

L’industrie de l’automatisation industrielle s’enrichit d’une solution de contrôle à distance particulièrement robuste pour applications longue portée. Selon cnx-software, la série Cdebyte EWD22S exploite la technologie LoRa dans la bande 410-493 MHz pour proposer des commutateurs de relais industriels avec portée jusqu’à 3,5 km en ligne de vue. Cette gamme comprend les modules de relais EWD22S-A01TR (30A/5kW) et EWD22S-D02XR (10A/1kW), plus la télécommande portable EWD22S-YK02A avec batterie 9V et antenne haute performance. Intégrant détection de passage par zéro, isolation galvanique et boîtier ignifuge avec revêtement tri-proof, ces dispositifs rail DIN ciblent applications industrielles critiques nécessitant contrôle distant fiable pour 6,99-19,68 $ selon configuration.
Modules relais EWD22S-A01TR et D02XR : architecture 30A/5kW avec détection passage par zéro

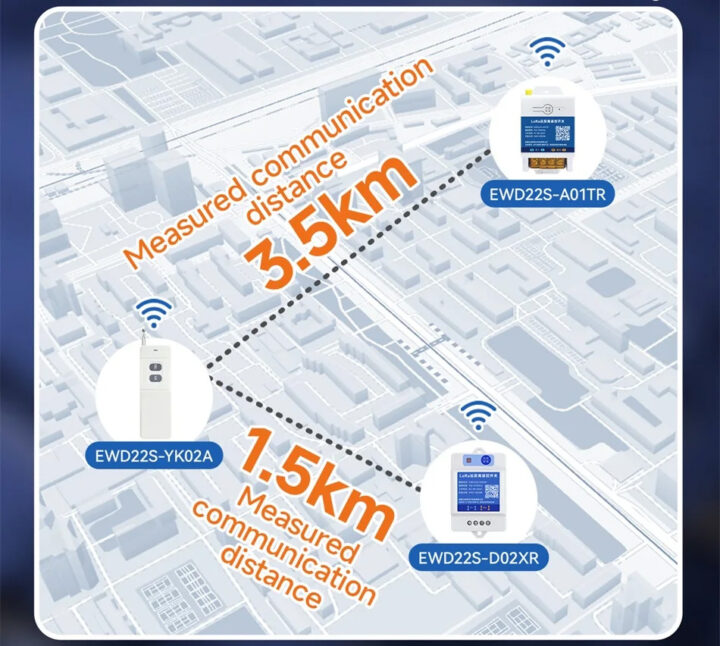

Le cœur de la série EWD22S s’articule autour de deux modules de relais optimisés selon puissance requise. Le EWD22S-A01TR gère charges jusqu’à 30A/5kW avec antenne externe pour portée maximale de 3,5 km, configuration idéale pour applications industrielles lourdes nécessitant contrôle distant de moteurs, éclairages haute puissance ou équipements de chauffage.

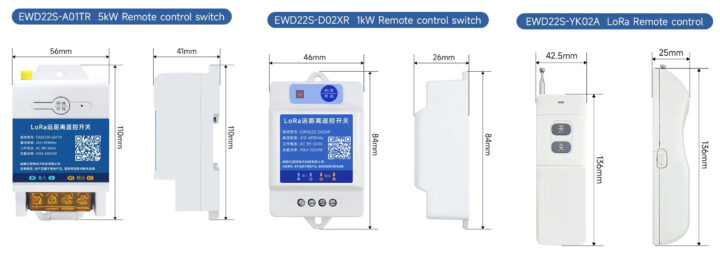

Le EWD22S-D02XR plus compact (84 × 46 × 26 mm) supporte charges 10A/1kW avec antenne interne limitant portée à 1,5 km, compromis adapté aux applications moyennes privilégiant compacité sur distance maximale. Cette approche dual permet optimisation coût/performance selon contraintes applicatives spécifiques.
L’architecture de protection intègre détection de passage par zéro éliminant arcs électriques lors commutations, isolation galvanique protégeant circuits de commande et boîtier ignifuge conforme standards industriels. Le revêtement tri-proof (anti-humidité, anti-moisissure, anti-corrosion saline) garantit fonctionnement dans environnements industriels sévères.

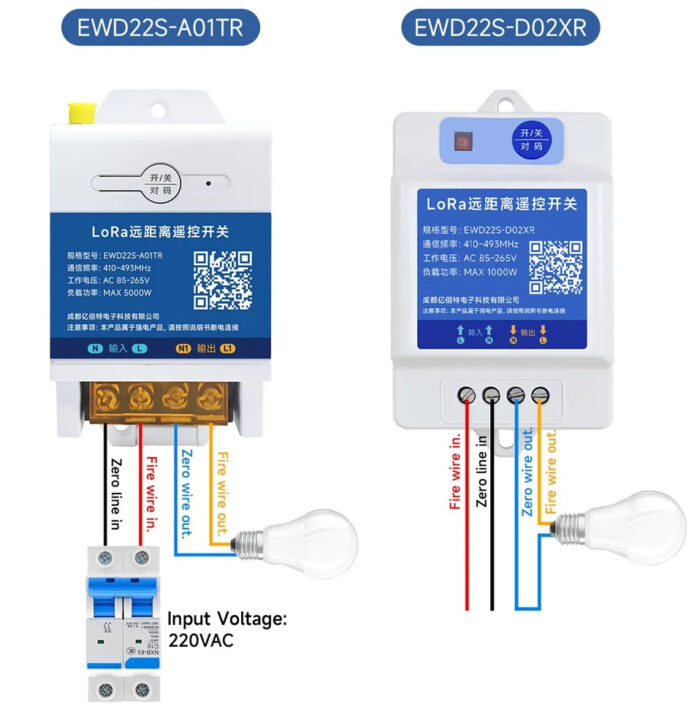

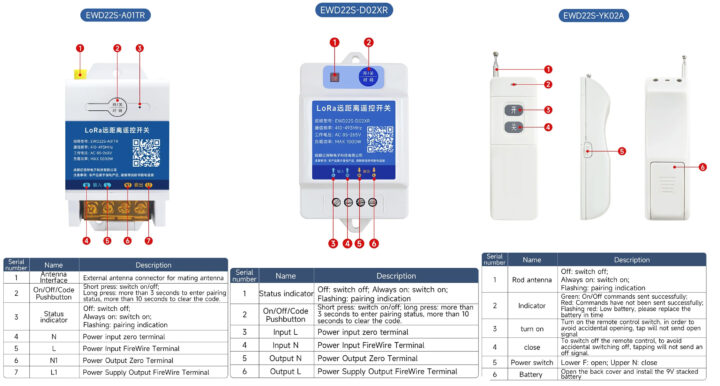

Les deux modules supportent montage rail DIN standard plus fixation par vis, flexibilité facilitant intégration dans armoires électriques existantes. Les terminaux à vis simplifient raccordement électrique sans outillage spécialisé, tandis que LED d’état indiquent modes ON/OFF/appairage pour diagnostic visuel.
Télécommande EWD22S-YK02A et technologie LoRa 410-493 MHz : feedback LED avec appairage multiple
La télécommande portable EWD22S-YK02A mesure 136 × 42,5 × 25 mm avec batterie 9V intégrée et antenne tige haute performance pour communication fiable jusqu’aux distances maximales. L’interface utilisateur privilégie simplicité avec interrupteur à glissière ON/OFF et LED multicolore fournissant feedback temps réel : vert pour succès, rouge pour échec, rouge clignotant pour batterie faible.
La technologie LoRa 410-493 MHz exploite modulation à étalement de spectre optimisant portée et robustesse face aux interférences industrielles. Cette bande de fréquence évite les encombrements des bandes ISM 868/915 MHz traditionnelles, bien que limitant compatibilité avec autres équipements LoRaWAN standards.
Le protocole d’appairage permet association d’une télécommande avec multiples modules de relais, fonctionnalité critique pour applications nécessitant contrôle simultané de plusieurs équipements. L’appairage s’effectue via maintien 3 secondes du bouton relais, tandis qu’un appui 10 secondes réinitialise associations. Cependant, Cdebyte ne clarifie pas la gestion du feedback temps réel lors déclenchements multiples simultanés.
L’alimentation universelle AC 85-265V s’adapte aux standards électriques internationaux sans transformateurs externes, simplificité d’installation critique pour déploiements multi-sites. Le mode relais auto-verrouillable maintient état après coupure alimentation, comportement essentiel pour applications critiques.
Positionnement concurrentiel et disponibilité AliExpress : 6,99-19,68 $ contre alternatives WiFi/Zigbee
La série EWD22S se distingue des solutions de relais traditionnelles par sa spécialisation LoRa longue portée face aux alternatives WiFi/BLE/Zigbee courtes distances. Cette approche contraste avec produits comme le XIAO 6-Channel Wi-Fi 5V DC Relay ou Maker Go ESP32-C6-EVB limités à quelques dizaines de mètres.
La stratégie tarifaire privilégie accessibilité avec télécommande à 6,99 $ et kits complets module+télécommande pour 17,68 $ (D02XR) et 19,68 $ (A01TR) sur AliExpress. Cette approche démocratise technologies LoRa industrielles traditionnellement réservées aux applications professionnelles coûteuses.
L’absence de versions 868/915 MHz limite compatibilité avec écosystèmes LoRaWAN européens et nord-américains, restriction regrettable pour déploiements internationaux. Cette limitation technique contraint adoption aux régions autorisant bande 410-493 MHz.
Les applications cibles couvrent automatisation industrielle, agriculture de précision, gestion de pompes distantes et systèmes d’éclairage périmètres sécurisés nécessitant contrôle fiable longue distance. Cette polyvalence justifie investissement pour intégrateurs privilégiant robustesse et simplicité sur sophistication protocolaire.
La disponibilité initiale limitée à la documentation chinoise sur les pages produits officielles pourrait freiner adoption internationale, bien que la simplicité d’usage réduise dépendance à documentation extensive pour déploiements basiques.
