Fournir 440 W de puissance nécessite généralement des topologies résonantes sophistiquées, mais Power Integrations (PI) a changé cela avec sa famille de circuits intégrés flyback TOPSwitchGaN, basée sur son PowiGaN la technologie et TOPSwitch architecture. Ces circuits intégrés dotés de commutateurs PowiGaN 800 V facilitent la conception de circuits pour les ingénieurs et éliminent souvent le besoin d’un dissipateur thermique grâce à un fonctionnement plus froid. Les commutateurs en nitrure de gallium (GaN) avec leur résistance à l’état passant plus faible (RDS(ON)) aident à étendre la capacité de puissance des convertisseurs flyback à des niveaux auparavant difficiles avec le silicium en conduisant plus proprement.
Les CI offrent 92 % d’efficacité sur toute la plage de charge, de 10 % à 100 % de charge. Fonctionnant à des fréquences de commutation allant jusqu’à 150 kHzils permettent également d’utiliser un transformateur plus petit, réduisant ainsi l’encombrement global de l’alimentation. Silvestro Fimiani, directeur du marketing produit chez Power Integrations, a déclaré : « Pendant des décennies, les concepteurs ont dû passer à des topologies résonantes comme LLC à mesure que les niveaux de puissance augmentaient. Avec TOPSwitchGaN, nous poussons le retour dans une plage de puissance auparavant impossible, permettant aux ingénieurs d’atteindre un rendement et des performances élevés avec une architecture beaucoup plus simple. »

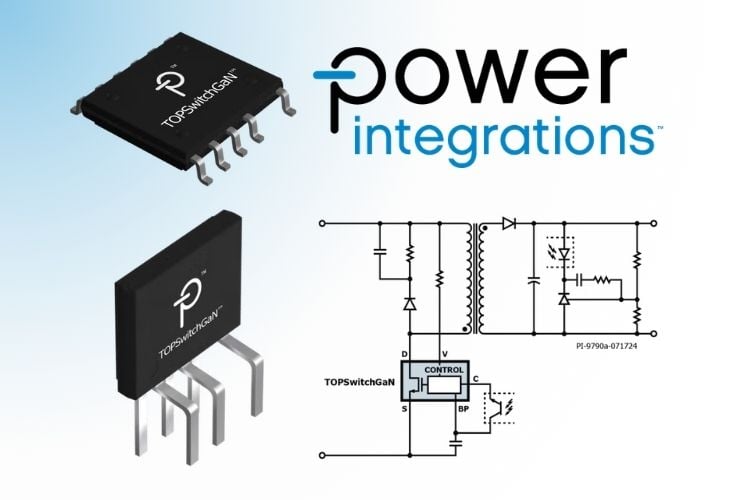

Les circuits intégrés flyback TOPSwitchGaN sont disponibles dans un eSOP-12 boîtier à montage en surface et un boîtier vertical eSIP-7 emballer. Le montage d’un simple dissipateur thermique à clipser étend la plage de puissance jusqu’à 440 W. Les deux sont compatibles broche à broche avec les circuits intégrés TinySwitch-5 existants de PI, ce qui signifie que les ingénieurs peuvent les utiliser sans reconcevoir leurs circuits. Prix à partir de 1,00 $ pour 10 000 unitésles circuits intégrés sont également pris en charge par trois conceptions de référence allant de 60 W à 356 W.
